Fremstillingsproces for ledningsnet trin for trin

Elektrisk arkitektur driver funktionaliteten af ​​moderne hardware. Et enkelt fejlpunkt i en ledningsnettet kompromitterer hele systemer og forårsager nedetid for udstyret eller øjeblikkelige sikkerhedsrisici. Ingeniør- og indkøbsteams står over for en kontinuerlig udfordring på hvert projekt. Du skal balancere strenge tekniske specifikationer, overholdelse af lovgivning og produktionseffektivitet, når du vælger en produktionspartner. At navigere i disse krav kræver en klar forståelse af montagegulvet.

At forstå den nøjagtige produktionsarbejdsgang er afgørende for at evaluere leverandørens muligheder. Fra digital designvalidering til endelig elektrisk test og specialiseret emballage påvirker hver fase det endelige produkt. At analysere denne trinvise proces hjælper dig med at mindske produktionsrisici, håndhæve kvalitetskontrol og sikre langsigtet pålidelighed af dine elektriske systemer.

Nøgle takeaways

• Design for Manufacturability (DFM) er afgørende: Tidlig ingeniørvalidering og ECAD/MCAD-integration forhindrer kostbare midtproduktionsrevisioner og sikrer, at det tilpassede ledningsnet overholder applikationsspecifikke tolerancer.

• Materialevalg dikterer levetiden: Valg af de rigtige isolatorer og ledere (f.eks. højtemperatursilicone) påvirker direkte ydeevnen i barske miljøer.

• Automatisering møder manuel præcision: Selvom skæring og afisolering er højautomatiseret for at opnå ensartethed, kræver kompleks fræsning og montering stadig kvalificeret manuel arbejdskraft på specialiserede layoutplader.

• Test er ikke til forhandling: Strenge kvalitetssikring, herunder pull-test og højpotentialetest (Hi-Pot) adskiller tier-one-producenter fra upålidelige leverandører.

Hvorfor fremstillingsprocessen er vigtig for indkøb og teknik

Definition af succeskriterier

Et vellykket produktionsforløb rækker langt ud over at overholde en leveringsfrist. Ingeniør- og indkøbsteams skal definere strenge succeskriterier, før den første ledning klippes. Etablering af disse basislinjer forhindrer fejlkommunikation og sætter klare forventninger til produktionspartneren. De primære målinger for et vellykket løb omfatter:

1. At opnå en nul-fejlrate på det endelige samlebånd.

2. Opretholdelse af absolut overholdelse af leveringsplaner for at forhindre line-down situationer.

3. Sikring af fuldstændig materialesporbarhed ned til den enkelte terminalspole og trådspole.

4. Overholdelse af nøjagtige dimensionstolerancer under den endelige fræsning og installation.

Sporbarhed garanterer, at hver komponent kan spores tilbage til dens oprindelige batch. Hvis en konnektorproducent udsteder en tilbagekaldelse, kan du isolere de nøjagtige berørte ledninger i stedet for at skrotte hele dit lager.

Omkostningerne ved dårlig kvalitet (COPQ)

Substandard fremstillingsprocesser har alvorlige økonomiske og omdømmemæssige konsekvenser. Overvej virkeligheden af ​​en dårligt kalibreret crimppresse. Utilstrækkelig krympning mislykkes ikke altid med det samme; det skaber en samling med høj modstand. Under belastning genererer denne samling varme, smelter den omgivende isolering og forårsager til sidst en død kortslutning. Cost of Poor Quality (COPQ) inkluderer direkte omarbejdningsudgifter, garantikrav, udsendelser af feltteknikere og uoprettelig mærkeskade. Investering i en producent med en kontrolleret, dokumenteret proces eliminerer disse downstream-forpligtelser.

Leverandørevalueringslinse

Gennemsigtighed i en leverandørs fremstillingsproces tjener som en primær indikator for operationel modenhed. Når en producent åbent deler deres værktøjskalibreringsplaner, testprotokoller og layoutkortdesign, viser de en forpligtelse til kvalitetskontrol. Evaluering af disse specifikke arbejdsgange giver indkøbsteams mulighed for at adskille dygtige produktionspartnere fra mæglere, der blot outsourcer produktion til uverificerede faciliteter.

Trin 1: Designgennemgang, ECAD/MCAD-integration og ingeniørvalidering

Modtagelse og revision af kundefiler

Fremstillingsprocessen begynder længe før fysisk montering. Den indledende fase involverer modtagelse og revision af kundefiler. Ingeniører udfører en omfattende gennemgang af STEP-filer, 2D elektriske skemaer og styklisten (BOM) for tilpasset ledningsnet . Denne revision identificerer forældede komponenter, manglende dimensionstolerancer eller modstridende pinout-diagrammer. At fange disse uoverensstemmelser med det samme forhindrer dyre forsinkelser og materialespild under fysisk montering.

Digital Twin og ECAD/MCAD Co-Design

Moderne producenter bruger avanceret software til at skabe en digital tvilling af samlingen. ECAD (Electrical Computer-Aided Design) og MCAD (Mechanical Computer-Aided Design) integration giver ingeniører mulighed for at simulere rumlig routing inden for det faktiske hardwarekabinet. Denne digitale validering verificerer bøjningsradier, beregner præcise udbrudslængder og modellerer termiske begrænsninger. Simulering af det fysiske miljø sikrer, at selen passer perfekt under den endelige installation uden overdreven spænding eller slæk.

Design for Manufacturability (DFM)

DFM-analyse identificerer potentielle flaskehalse, før de når produktionsgulvet. Ingeniører leder efter routingkonflikter, connector-crowding eller materialeinkompatibilitet. For eksempel vil det mislykkes i marken at specificere et massivt bundt af stive ledninger til at passere gennem en smal kanal med høj vibration. DFM justerer ledningsmålere, anbefaler alternativ kappe og optimerer splejsningsplaceringer for at strømline samling og forbedre feltholdbarheden.

Prototyping og First Article Inspection (FAI)

Når det digitale design er valideret, bygger producenten den indledende prototype. Denne fysiske opbygning gennemgår en First Article Inspection (FAI). FAI verificerer alle fysiske dimensioner, stikpasninger og elektriske ydeevnemålinger i forhold til de originale specifikationer. Produktionen skaleres ikke, før ingeniørteamet godkender FAI-rapporten, der etablerer basisstandarden for hele produktionsforløbet.

Trin 2: Materialevalg, indkøb og indgående kvalitetskontrol (IQC)

Specifikationer for leder og isolering

Valg af de korrekte råmaterialer dikterer enhedens driftslevetid. Ingeniører evaluerer trådmålere (AWG) baseret på strømbærende kapacitet og krav til spændingsfald. Strandingstyper vælges ud fra fleksibilitetsbehov; Tråd med massiv kerne passer til stationære installationer, mens kobber med højt antal tråde er obligatorisk for dynamiske, bevægelige miljøer. Isoleringsmaterialer er valgt til at modstå specifikke trusler, såsom slid, fugt eller kemisk eksponering.

Specialiserede miljøhensyn

Ekstreme miljøer kræver specialiseret isolering. Når applikationer involverer høj varme, ekstrem kulde eller kontinuerlig bøjning, specificerer ingeniører ofte en silikone ledningsnet . Silikone bevarer sin fleksibilitet ved minusgrader og modstår nedbrydning i højtemperatur industri- eller bilrum. At matche isoleringsmassen til miljøfaren forhindrer for tidlig revnedannelse i jakken og elektriske kortslutninger.

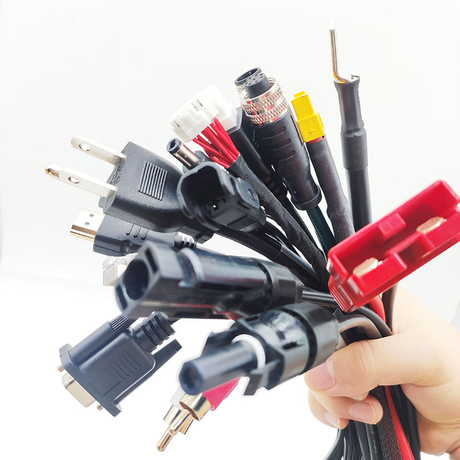

Connector og Terminal Sourcing

Stik og terminaler fungerer som systemets grænsefladepunkter. Producenter skal købe OEM-klasse komponenter fra velrenommerede mærker som Molex, TE Connectivity eller Amphenol. Brug af autentiske komponenter forhindrer sammenkoblingsfejl, terminal push-out og gnidningskorrosion. Strenge forsyningskædestyring sikrer, at der anskaffes nøjagtige varenumre, og opretholder overensstemmelse med den originale stykliste.

Indgående kvalitetskontrol (IQC)

At skaffe materialer af høj kvalitet er kun halvdelen af ​​kampen; at verificere dem er lige så kritisk. Incoming Quality Control (IQC) er den strenge inspektion af råvarer ved ankomst til anlægget. Teknikere verificerer kobberets renhed, måler isoleringstykkelsen med mikrometer og inspicerer konnektorhusene for støbedefekter. IQC mindsker risikoen for, at forfalskede eller substandard komponenter kommer ind i forsyningskæden og kompromitterer den endelige montage.

Trin 3: Automatisk ledningsskæring, afisolering og klargøring

Præcisionsskæring

Den fysiske transformation begynder ved skærestationerne. Producenter anvender programmerbar logisk controller (PLC) til at skære ledninger til nøjagtige længder. Automatiseret skæring minimerer materialespild og sikrer absolut dimensionel nøjagtighed på tværs af tusindvis af enheder. Præcise længder er kritiske; en ledning, der er skåret for kort, vil forårsage spænding ved stikket, mens en ledning, der er skåret for lang, vil skabe sløjfer og fare for at hænge fast. Maskiner trækker tråd fra spoler ved hjælp af spændingsarme for at forhindre strækning af kobberkernen under fremføringscyklussen.

Isoleringsafisolering

Efter udskæringen fjerner automatiserede maskiner isoleringen fra trådenderne. Denne proces kræver nøjagtig kalibrering for at fjerne jakken uden at få hak, skrabe eller adskille de underliggende kobbertråde. Beskadigede tråde reducerer lederens tværsnitsareal, hvilket fører til øget modstand og lokal opvarmning. Eksklusivt stripningsudstyr bruger præcisions V-blade, radiusblade eller roterende lasere for at sikre en fejlfri strimmel hver gang.

Mærkning og identifikation

Korrekt identifikation fremskynder nedstrøms montering og forenkler fremtidig feltvedligeholdelse. Maskiner anvender identifikationsmærker direkte på individuelle ledninger. Metoder omfatter højkontrast inkjet-udskrivning, automatiseret påføring af varmekrympende etiketter eller brug af farvekodet isolering med specifikke sporstriber. Tydelig mærkning sikrer, at teknikere stifter den korrekte ledning ind i det nøjagtige hulrum i et højdensitetsstik.

Trin 4: Terminalpresning, splejsning og værktøjskalibrering

Værktøjsopsætning og kalibrering

Krympning er den mest kritiske mekaniske proces ved fremstilling af sele. Inden produktionen begynder, udfører teknikere en vigtig værktøjsopsætning. De kalibrerer crimp-applikatorer og matricer, så de passer til den specifikke kombination af terminal og trådmåler. For at verificere opsætningen skærer teknikere en prøvekrympning i to, polerer tværsnittet og inspicerer det under et mikroskop for at sikre korrekt komprimering af kobbertrådene uden hulrum.

Krympeprocessen

Automatiserede eller semi-automatiske crimppresser fastgør metalterminaler til de afisolerede trådender. Pressen folder terminalens metalvinger rundt om kobbertrådene og komprimerer dem til en gastæt koldsvejsning. En sekundær krympe griber fat i trådisoleringen for at give mekanisk trækaflastning. Denne dobbeltkrympevirkning sikrer elektrisk ledningsevne, mens den beskytter leddet mod vibrationsinduceret træthed. Processen skal efterlade en synlig 'klokkemund' på bagsiden af ​​trådcylinderen for at forhindre, at terminalkanten skærer trådene over.

Kvalitetskontrol i crimpning

Visuel inspektion alene kan ikke bekræfte en korrekt krympning. Producenter implementerer kontinuerlige overvågningsværktøjer som Crimp Force Monitors (CFM). En CFM måler den nøjagtige kraftkurve for hvert enkelt tryk. Hvis den registrerer mikroskopiske variationer i krympehøjde eller tæthed - ofte forårsaget af manglende ledningstråde eller terminaldefekter - stopper maskinen øjeblikkeligt og markerer delen for afvisning.

Ultralydssvejsning og lodning

Mens krympning er standard, kræver visse applikationer alternative splejsningsmetoder. Ultralydssvejsning bruger højfrekvente vibrationer til at smelte flere kobbertråde sammen uden lodde eller eksterne clips. Dette skaber en meget ledende, mekanisk stærk samling, der er ideel til strømfordeling. Traditionel lodning bruges også til specifikke mil-spec konnektorer eller sarte sensorapplikationer, der kræver forseglede, permanente bindinger.

Trin 5: Undermontering, rutning og tapning på layoutbrættet

Forberedelse af underforsamlingen

For at forbedre produktionseffektiviteten er komplekse seler opdelt i mindre underenheder. Teknikere grupperer specifikke ledningssæt, anvender indledende muffer og pre-pin-stik, før de integreres i hovedbundtet. Denne modulære tilgang reducerer rod på hovedmonteringskortet og giver flere operatører mulighed for at arbejde på forskellige sektioner af selen samtidigt.

Pin Board (layout board)

De fysiske ledninger overføres til en fuldskala skematisk tavle, almindeligvis kendt som en pin board eller layout board. Dette print har et 1:1 trykt diagram af selen, komplet med routingpinde, stikholdere og breakout-indikatorer. Teknikere ruter ledningerne langs disse foruddefinerede stier og sikrer, at hver gren og udbrud matcher de nøjagtige dimensioner af det validerede design.

Krav til manuel montering

På trods af kraftig automatisering i skæring og krympning er fræsning fortsat en meget manuel proces. Kompleksiteten af ​​flere udbrud, varierede konnektorgeometrier og stramme rumlige begrænsninger kræver kvalificeret manuelt arbejde. Menneskets fingerfærdighed er påkrævet for at navigere fleksible materialer rundt i komplekse bøjninger, sikre, at ledninger ligger fladt uden at vrides, og korrekt placere terminaler i tætte konnektorhuse.

Forbindelse og beskyttelse

Når bundtet er ført, skal det sikres og beskyttes. Teknikere anvender bindematerialer baseret på miljøkravene. Mulighederne omfatter bølget væv for slidstyrke, flettet ærme for fleksibilitet eller specialiseret taping. Almindelige tapeteknikker inkluderer:

1. Spot taping: Sikring af udbrud med bestemte intervaller for at bevare fleksibiliteten.

2. Spiralindpakning: Påføring af tape med et defineret mellemrum, så selen let kan bøjes.

3. Halv-lap kontinuerlig indpakning: Overlapper tapen hver gang for at give maksimal slidstyrke og stivhed.

Trin 6: Integration til specialiserede applikationer

Højspændings- og højstrømsbehov

Moderne strømsystemer kræver specialiserede fremstillingsteknikker. Tilpasning af fremstillingsprocessen til en ledningsnettet til energilagringsbatterier kræver et tydeligt fokus på kabler med tunge spor, stive samleskinner og avanceret termisk styring. Disse højspændingssystemer kræver specialiserede hydrauliske crimpværktøjer, robuste berøringssikre konnektorer og orange kappe med høj synlighed for at overholde strenge sikkerhedsstandarder.

Afskærmning og jording

Industrielle og automobilapplikationer fungerer ofte i miljøer med høj elektrisk støj. For at beskytte følsomme signalledninger mod krydstale og ekstern interferens implementerer producenterne folieomslag eller kobberflettede skjolde. Korrekt afslutning af disse skjolde til et jordingspunkt er kritisk. Teknikere folder forsigtigt fletningen tilbage og anvender specialiserede jordringe for at sikre kontinuerlig EMI/RFI-beskyttelse.

Forsegling og potting

Seler, der udsættes for fugt, støv eller nedsænkning, kræver aggressiv indtrængningsbeskyttelse. Teknikere installerer silikonetrådtætninger på individuelle terminaler, før de indsættes i IP-klassificerede konnektorhuse. Til ekstreme miljøer kan hele bagskallen af ​​stikket undergå indstøbning. Potning involverer at sprøjte en flydende epoxy- eller polyurethanharpiks ind i huset, som hærder til en solid blok, der fuldstændigt forsegler forbindelserne mod vand og vibrationer.

Trin 7: Kvalitetssikring og afsluttende test

Visuel og dimensionel inspektion

Før den elektriske test begynder, udfører kvalitetskontrolinspektører en grundig visuel og dimensionel audit. De verificerer routingstier, bekræfter, at alle konnektorer er helt på plads og låst, og kontrollerer overordnede længdetolerancer i forhold til FAI-rapporten. Inspektører kontrollerer også for æstetiske defekter og sikrer, at tapeomslag er rene, og etiketter er læselige og korrekt placeret.

Elektrisk kontinuitetstest

Hver afsluttet samling gennemgår automatisk elektrisk kontinuitetstest. Selen er sat i et computerstyret testkort, der kontrollerer, at alle kredsløb er komplette. Systemet kontrollerer, at punkt A forbinder til punkt B i henhold til skemaet, og detekterer øjeblikkeligt fejlledninger, åbne kredsløb eller kortslutninger. Dette garanterer, at selen er fastgjort til de korrekte forbindelseshulrum.

Test af højpotentiale (Hi-Pot) og isolationsmodstand

For applikationer, der håndterer højere spændinger, er standardkontinuitetstestning utilstrækkelig. High-Potential (Hi-Pot) test anvender en væsentlig højere spænding, end selen vil opleve ved normal drift. Denne test registrerer mikrokortslutninger, isolationsfejl eller strømlækage mellem tilstødende ledninger. At bestå en Hi-Pot-test garanterer den dielektriske styrke af isoleringen og sikkerheden af ​​det endelige produkt.

Mekanisk stresstest

Pålidelighed kræver mekanisk validering. Producenter udfører destruktive trækkrafttests på prøvekrympninger fra hver produktionsbatch for at sikre, at de opfylder industristandarder. Derudover udføres flex-test på seler designet til bevægelige dele for at sikre, at kobbertrådene og isoleringen kan modstå tusindvis af bøjningscyklusser uden fejl.

Trin 8: Specialiseret emballage og logistik

Transitbeskyttelse

Fremstillingsprocessen afsluttes med specialiseret emballage designet til at beskytte produktet under transport. Færdige seler er omhyggeligt oprullet for at respektere minimum bøjningsradier, hvilket forhindrer ledningstræthed. De fastgøres med lynlås eller velcrobånd og pakkes med antistatiske poser, specialfremstillede dunage eller blisterpakninger. Korrekt emballering forhindrer tunge stik i at knuse sarte signalledninger under forsendelse.

Dokumentation og sporbarhed

Udgående forsendelser skal indeholde omfattende dokumentation. Producenter leverer endelige inspektionsrapporter, materialeoverholdelsescertifikater og stregkoder til sporing af partier. Denne dokumentation sikrer fuldstændig sporbarhed. Hvis en komponent tilbagekaldelse sker måneder senere, kan slutbrugeren øjeblikkeligt identificere, hvilke specifikke seler der indeholder de berørte dele.

Evaluering af en producent: vigtige beslutningsfaktorer og risikobegrænsning

Skalerbarhed og kapacitet

Når du vælger en leverandør, skal du vurdere deres evne til at skifte problemfrit fra lavvolumen prototyping til højvolumen automatiseret produktion. En producent kan udmærke sig ved at håndbygge ti prototyper, men kæmper for at producere ti tusinde enheder konsekvent. Evaluer deres maskininvesteringer, gulvplads og skiftkapaciteter for at sikre, at de kan skalere sammen med dine produktionskrav uden at ofre kvaliteten.

Certificeringer og overholdelse

Branchecertificeringer fungerer som en baseline for operationel modenhed. Kræv, at din producent har relevante certificeringer. ISO 9001 demonstrerer et grundlæggende kvalitetsstyringssystem. IATF 16949 er obligatorisk for bilapplikationer. UL-certificeringer sikrer overholdelse af sikkerheden, og overholdelse af IPC/WHMA-A-620-standarderne garanterer industriens konsensus om accept af kabel- og ledningsnetsamlinger.

Supply Chain Resilience

Global komponentmangel kan stoppe din produktionslinje øjeblikkeligt. Evaluer producentens lagerstyring og forsyningskædens modstandskraft. En stærk partner opretholder et sikkerhedslager af kritiske komponenter, besidder direkte relationer til store konnektordistributører og har den tekniske kapacitet til at foreslå og validere alternative komponenter, når primære dele bliver utilgængelige.

Konklusion

En pålidelig elektrisk samling er det direkte resultat af en strengt kontrolleret, flertrins fremstillingsproces. Det kræver en delikat balance mellem højhastigheds automatiseret præcision til skæring og krympning og meget dygtig manuel montering til kompleks fræsning og indbinding. At springe ethvert trin over introducerer uacceptable risici i din hardware.

Beslutningstagere skal prioritere producenter, der demonstrerer robuste DFM-kapaciteter, stringente IQC-protokoller og gennemsigtige kvalitetskontrolmålinger. Se efter partnere med specifik erfaring i dit påkrævede applikationsmiljø, uanset om det involverer højtemperatur silikone eller højspændingsenergilagringssystemer.

• Revider dine nuværende styklister for at identificere forældede komponenter eller enkeltkildekomponenter, der kan forårsage produktionsforsinkelser.

• Anmod om en facilitetstur eller en detaljeret kapacitetsmatrix fra potentielle leverandører for at verificere deres automatiserede maskineri og testudstyr.

• Start en First Article Inspection (FAI) for dit næste projekt for at etablere en streng kvalitetsbaseline, før du forpligter dig til højvolumenproduktion.

• Kræv dokumenterede Crimp Force Monitoring-data for alle højvolumen-kørsler for at garantere mekanisk samlingsintegritet.

FAQ

Q: Hvad er standardgennemløbstiden for fremstilling af en tilpasset ledningsnet?

A: Leveringstider varierer typisk fra fire til tolv uger. Dette afhænger i høj grad af komponenttilgængelighed, værktøjskrav og prototypefasen. Brugerdefinerede stik eller specialiserede afskærmningsmaterialer forlænger ofte tidslinjer. Etablering af en klar tidsplan for First Article Inspection (FAI) tidligt hjælper med at accelerere fuldskalaproduktion.

Spørgsmål: Hvorfor kræves der stadig manuelt arbejde ved montering af ledningsnet?

A: Robotics kæmper for at håndtere fleksible materialer med kompleks, multi-retningsbestemt routing og varierede konnektorgeometrier. Der kræves dygtige teknikere til at navigere i snævre rumlige begrænsninger, sikre, at ledninger ligger fladt uden at vrides, og at sarte klemmer placeres korrekt i tætte huse på layoutpladen.

Q: Hvad er IPC/WHMA-A-620-standarden?

A: Det er industriens konsensusstandard for kravene og accepten af ​​kabel- og ledningsnetsamlinger. Den definerer kriterierne for acceptable, defekte og målbetingelser for processer som krympning, lodning, routing og test, hvilket sikrer ensartet kvalitet på tværs af industrien.

Q: Hvordan tester du pålideligheden af ​​en krympet terminal?

A: Pålidelighed testes ved hjælp af både destruktive og ikke-destruktive metoder. Destruktive trækkrafttest måler den fysiske styrke, der kræves for at adskille ledningen fra terminalen. Ikke-destruktive metoder omfatter Crimp Force Monitoring (CFM) under produktion og tværsnitsmikrografanalyse for at verificere den interne kompression af kobberstrengene.

Spørgsmål: Hvad adskiller en ledningsnet til et energiopbevaringsbatteri fra standardledninger?

A: Disse specifikke seler klarer enorme strømbelastninger. De kræver højspændingsisolering, kraftige kobberledere eller samleskinner og avanceret termisk modstand. De bruger også specialiserede berøringssikre stik og orange kappe for at overholde strenge sikkerhedsbestemmelser for højspændingsmiljøer.

Spørgsmål: Hvornår skal jeg specificere en silikonetrådsledning over PVC?

A: Du bør specificere silikone, når påføringen involverer ekstreme temperaturer eller kræver kontinuerlig fleksibilitet. Silikone giver overlegen termisk stabilitet, forbliver meget fleksibel ved minusgrader og giver fremragende modstandsdygtighed over for skrappe kemikalier og UV-eksponering sammenlignet med standard PVC-isolering.
