Hvordan krymper man JST-stik?

En lille krympefejl kan forårsage stikfejl. Ved du, hvordan man krymper JST-stikket korrekt? Denne vejledning forklarer værktøjerne, trinene og teknikkerne til pålidelig JST-samling. Du vil lære korrekte JST-konnektorkrympningsmetoder. Det hjælper med at forbedre forbindelseskvaliteten og produktionssikkerheden.

Forstå JST-konnektorkomponenter før krympning

Inden start JST-konnektorkrympningsprocessen er det vigtigt at forstå strukturen af ​​konnektorsystemet. Hver komponent har en specifik funktion, og alle dele skal arbejde sammen for at opnå pålidelig elektrisk og mekanisk ydeevne.

En typisk JST-konnektorsamling består af fire hovedkomponenter:

Konnektorhuset giver mekanisk beskyttelse og holder terminalerne i den korrekte position. Krympeterminalen skaber den egentlige elektriske forbindelse ved at gribe fat i ledningslederen.

Under JST-klemmekrympning komprimeres terminalen rundt om både lederen og isolationssektionen. Lederområdet giver elektrisk ledningsevne, mens isoleringsområdet forbedrer den mekaniske styrke.

Ledningsvalget er også vigtigt. Tråddiameter, isoleringstykkelse og strømkapacitet skal svare til terminalspecifikationen. Forkert ledningsvalg kan reducere forbindelsens pålidelighed og forkorte levetiden.

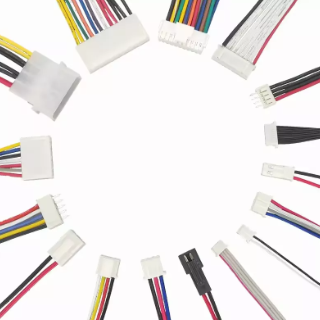

Hoveddele af et JST-stik

EN JST-stik indeholder flere små, men vigtige komponenter. Huset er den ydre plaststruktur. Det beskytter interne terminaler og styrer parringsprocessen. Crimpterminalen er metalkontaktdelen. Den forbinder ledningen til stiksystemet efter at være blevet komprimeret af et JST-krympeværktøj. Ledningen bærer elektrisk strøm eller signaler. Dens kvalitet påvirker direkte crimp-ydelsen. Headeren er normalt monteret på et printkort. Den forbindes med JST-huset og fuldender det elektriske kredsløb. Forskellige JST-stikserier bruger forskellige designs.

JST XH-stik

JST XH-stik er meget udbredte wire-to-board-stik. De har typisk en struktur på 2,5 mm pitch.

De er almindeligt anvendt i:

• Forbrugerelektronik

• Kontroltavler

• Batteriforbindelser

• Generelle PCB-applikationer

Deres kompakte størrelse og stabile ydeevne gør dem velegnede til mange elektroniske produkter.

JST PH stik

JST PH-stik bruger et mindre 2,0 mm pitch-design. De er udviklet til applikationer, hvor PCB-pladsen er begrænset.

Almindelige applikationer omfatter:

• Bærbare elektroniske enheder

• Sensorer

• Kompakte styremoduler

• Små kredsløbssamlinger

På grund af deres mindre størrelse kræver de en mere nøjagtig terminalsamling.

JST JWPF-stik

JST JWPF-stik er designet til applikationer, der kræver stærkere beskyttelse.

De bruges ofte i:

• Bilelektronik

• Udendørs udstyr

• Industrielle enheder

Disse stik omfatter vandtætte strukturer og sikre låsefunktioner. Korrekt terminalinstallation er afgørende for at bevare deres beskyttelsesydelse.

Bemærk: JST XH-, PH- og JWPF-stik kræver forskellige terminaler og huse. Bekræft altid kompatibilitet før montering.

Valg af de rigtige værktøjer til JST Connector Crimping

Kvaliteten af ​​en JST-konnektorkrympeproces afhænger i høj grad af de anvendte værktøjer. Professionelle værktøjer forbedrer nøjagtigheden og reducerer monteringsfejl. Et egnet JST-krympeværktøj tilfører kontrolleret tryk på terminalen. Det skaber en ensartet forbindelse mellem ledningen og terminalen.

Væsentlige JST-presseværktøjer og støtteudstyr

En komplet JST-konnektorsamlingsproces kræver normalt flere værktøjer.

En wire stripper forhindrer beskadigelse af kobbertråde, mens beskadigede ledere kan reducere den elektriske ydeevne. Et terminaludtræksværktøj er nyttigt under reparation eller vedligeholdelse, fordi det giver operatører mulighed for at fjerne forkert installerede terminaler uden at beskadige huset. Et multimeter hjælper med at verificere elektrisk kontinuitet efter montering. Til prototypeudvikling er manuelle værktøjer normalt nok, fordi de giver fleksibilitet og lavere investeringsomkostninger. Til fremstilling i stor skala foretrækkes automatisk krympeudstyr, fordi det forbedrer produktionshastigheden og opretholder ensartet kvalitet.

Hvorfor professionelle krympeværktøjer er bedre end generiske tænger

Det anbefales ikke at bruge en standardtang til JST-terminalkrympning, fordi en generisk tang ikke nøjagtigt kan kontrollere krympetryk, terminalposition eller kompressionsform. Dette kan forårsage løse terminaler, beskadigede ledningsstrenge, dårlig kontaktydelse eller øget modstand. Et dedikeret JST crimpeværktøj skaber en repeterbar crimpprofil, hvilket er vigtigt for producenter, der har brug for stabil produktionskvalitet.

Tip: Vælg et JST-krympeværktøj baseret på terminalkompatibilitet, ikke kun udstyrspris.

Sådan krymper du JST-stik trin for trin

JST-konnektorkrympningsprocessen kræver omhyggelig betjening. Hvert trin påvirker den endelige pålidelighed af forbindelsen.

Klargøring af ledningen og JST-terminalen

Det første trin er at forberede ledningen. Klip ledningen i den ønskede længde. Fjern derefter isoleringen forsigtigt.

Undgå:

• Skæring af kobbertråde

• Fjernelse af for meget isolering

• Efterlader overdreven eksponeret leder

Den blottede ledningslængde skal matche terminaldesignet. En korrekt forberedelsesproces gør det muligt for terminalen at gribe korrekt om både lederen og isoleringen. Efter klargøring af ledningen placeres JST-terminalen i det korrekte hulrum i krympeværktøjet. Terminalen indeholder to krympeområder:

Presning af terminalen og montering af den i huset

Efter at have placeret tråden korrekt, påfør tryk med JST-krympeværktøjet.

En crimp af høj kvalitet skal have:

• Ensartet deformation

• Stærk trådfastholdelse

• Ingen lederskader

Efter krympning skal terminalen inspiceres før installation. Terminalen skal sættes ind i huset i den rigtige retning. En korrekt installeret terminal skal låse fast inde i huset. Hvis den bevæger sig bagud, er låsemekanismen muligvis ikke aktiveret.

Inspicering og test af den færdige samling

Test er et vigtigt trin i JST-konnektorsamling.

Grundlæggende inspektionsmetoder omfatter:

Visuel inspektion kan identificere åbenlyse defekter.

Træktest bekræfter, at terminalen kan modstå mekanisk belastning.

Elektrisk test verificerer stabil signaltransmission.

Bemærk: Færdige JST-konnektorsamlinger skal testes før installation i det endelige udstyr.

Forskelle mellem JST XH, PH og JWPF Connector Crimping

Forskellige JST-stikserier har forskellige applikationskrav.

At forstå disse forskelle hjælper producenterne med at vælge den korrekte samlingsmetode.

JST XH-konnektorapplikationer og crimpningsovervejelser

JST XH-stik vælges almindeligvis til generelle elektroniske produkter.

Deres vigtigste fordele omfatter:

• Stabil ledning-til-kort forbindelse

• Kompakt struktur

• Bredt anvendelsesområde

Under crimpning bør producenterne fokusere på:

• Korrekt terminalvalg

• Korrekt ledningsstørrelse

• Nøjagtig husindføring

De er velegnede til standard elektroniske applikationer.

JST PH-konnektorsamling til kompakte PCB-applikationer

JST PH-stik er designet til pladsbesparende applikationer.

Deres mindre pitch-struktur hjælper med at reducere PCB-størrelsen. Mindre stik kræver dog højere samlingspræcision.

Vigtige overvejelser omfatter:

• Nøjagtig terminalpositionering

• Egnet ledningsvalg

• Ensartet krympekvalitet

En lille monteringsfejl kan påvirke stikkets ydeevne.

JST JWPF vandtæt konnektor krympekrav

JST JWPF-stik kræver ekstra opmærksomhed, fordi de er designet til krævende miljøer.

Krympningsprocessen skal opretholde:

• Korrekt klemmelåsning

• Vandtæt forsegling

• Mekanisk stabilitet

Forkert montering kan reducere beskyttelsesydelsen.

De bruges ofte i applikationer udsat for fugt, støv eller udendørs forhold.

Tip: Bekræft vandtæt ydeevne under faktiske arbejdsforhold før masseproduktion.

Almindelige JST-konnektorpresningsproblemer og kvalitetskontrol

Selv med korrekt værktøj kan der opstå monteringsproblemer. At forstå almindelige fejl hjælper med at forbedre produktionspålideligheden.

Almindelige monteringsfejl og fejlfindingsmetoder

En terminal, der trækkes ud af huset, indikerer normalt dårlig krympekvalitet. Mulige årsager omfatter forkert krympetryk, brug af den forkerte terminalmodel eller beskadigelse af låsestrukturen. Disse problemer kan forhindre terminalen i at blive sikkert fastholdt inde i konnektorhuset og kan reducere pålideligheden af ​​den færdige samling.

Dårlig elektrisk kontakt kan skyldes en forkert ledningsstørrelse, en løs lederforbindelse eller forurenede terminaler. Disse problemer kan påvirke strøm- eller signaltransmission og kan føre til ustabil stikydelse. Hvis et JST-stik ikke kan passe korrekt, skal du kontrollere, om huset og terminalen er korrekt tilpasset og installeret i den korrekte position. Tving aldrig stikket sammen, da overdreven kraft kan beskadige de interne kontakter eller konnektorhuset.

Hvordan fabrikanter forbedrer JST-forbindelsens pålidelighed

Til industriel produktion har producenter brug for standardiserede monteringsprocedurer for at opretholde en stabil JST-konnektorkvalitet. Vigtige kontroller omfatter standarder for wireforberedelse, værktøjskalibrering, crimpinspektion, træktest og elektrisk verifikation. Hvert trin hjælper med at reducere forskelle mellem individuelle samlinger og gør produktionsresultaterne mere gentagelige.

En standardiseret proces reducerer produktionsvariation og forbedrer produktkonsistensen. Regelmæssig inspektion af krympedimensioner, klemmefastholdelse og elektrisk ydeevne kan også hjælpe producenter med at identificere problemer, før produkter flytter til masseproduktion eller endelig forsendelse.

Tip: Gennemfør JST terminal crimp validering før masseproduktion for at reducere fremtidige kvalitetsrisici.

Valg af den bedste JST-konnektorpressemetode til din applikation

Den bedste JST-konnektorkrympemetode afhænger af produktionsvolumen, applikationskrav og kvalitetsforventninger. Prototypeprojekter og små produktionsserier kan prioritere fleksibilitet og lavere udstyrsinvesteringer, mens industriel fremstilling normalt kræver større hastighed, repeterbarhed og proceskontrol. Valg af den korrekte metode hjælper med at balancere produktionseffektivitet og forbindelseskvalitet.

Manuel crimpning til prototyper og mindre produktion

Manuelle crimpeværktøjer er velegnede til produktudvikling, små partier og reparationsapplikationer. De giver fleksibilitet og lavere udstyrsomkostninger, hvilket gør dem praktiske, når produktionsmængderne er begrænsede, eller stikkonfigurationer ofte ændres.

Kvalitet afhænger dog i høj grad af operatørens erfaring. Korrekt terminalpositionering, passende krympetryk og ensartet håndtering er nødvendige for at opnå pålidelige resultater. Ved småskalaproduktion kan regelmæssig inspektion hjælpe med at reducere variationen mellem manuelt krympede terminaler.

Automatiseret crimpning til industriel fremstilling

Automatiske krympesystemer er velegnede til produktion af store mængder og bruges almindeligvis i billedninger, industrielt udstyr og store elektroniske enheder. Deres vigtigste fordele omfatter hurtigere produktion, højere konsistens og lavere fejlprocenter.

Automatiseret udstyr kan give mere kontrolleret terminalpositionering og krympeforhold på tværs af store produktionsmængder. Dette gør det nemmere for producenterne at opretholde kvaliteten af ​​gentagelig JST-konnektorsamling, når produktionsvolumen stiger.

Valg af den rigtige JST-forbindelsesløsning

Når du vælger en JST-forbindelseskrympemetode, skal du overveje:

Den rigtige kombination af forbindelsestype, værktøj og monteringsmetode forbedrer produktets pålidelighed.

Konklusion

Korrekt krympning af JST-konnektor forbedrer forbindelsesstabiliteten og produktets pålidelighed. Denne vejledning forklarer de vigtigste trin, værktøjer og monteringsmetoder til pålidelige JST-konnektorapplikationer. Suyi Wiring Harness leverer pålidelige ledningsløsninger med streng krympekontrol og kvalitetsinspektion. Dets tilpassede produkter hjælper kunder med at opnå stabil ydeevne, effektiv montering og holdbare elektriske forbindelser.

FAQ

Q: Hvad bruges et JST-stik til?

A: Et JST-stik giver pålidelige wire-to-board- eller wire-to-wire-forbindelser i elektronik, batterier og industrielt udstyr.

Spørgsmål: Hvordan krymper du JST-stikterminaler korrekt?

A: Brug et korrekt JST-krympeværktøj, klargør ledningen, placer terminalen, og kontroller kvaliteten af ​​den endelige JST-konnektorsamling.

Spørgsmål: Hvorfor er et JST-konnektorkrympeværktøj vigtigt?

A: Et JST-krympeværktøj skaber nøjagtig terminalkompression og forbedrer forbindelsens pålidelighed.

Spørgsmål: Kan manuel værktøj bruges til krympning af JST-stik?

A: Ja, manuelle værktøjer passer til prototyper og små partier, mens automatiske systemer passer til store produktionsbehov.

Spørgsmål: Hvordan løser du problemer med krympning af JST-stik?

A: Tjek terminalkompatibilitet, ledningsstørrelse, krympetryk og låseposition for at løse almindelige monteringsproblemer.
