Ein kleiner Crimpfehler kann zum Versagen des Steckers führen. Wissen Sie, wie man einen JST-Stecker richtig crimpt? In diesem Leitfaden werden die Tools, Schritte und Techniken für eine zuverlässige JST-Assemblierung erläutert. Sie lernen die richtigen Methoden zum Crimpen von JST-Steckern kennen. Es trägt zur Verbesserung der Verbindungsqualität und Produktionszuverlässigkeit bei.
Grundlegendes zu JST-Steckerkomponenten vor dem Crimpen
Bevor es losgeht Beim JST-Stecker -Crimpprozess ist es wichtig, die Struktur des Steckersystems zu verstehen. Jede Komponente hat eine bestimmte Funktion und alle Teile müssen zusammenarbeiten, um eine zuverlässige elektrische und mechanische Leistung zu erzielen.
Eine typische JST-Steckerbaugruppe besteht aus vier Hauptkomponenten:
Komponente
Funktion
Steckergehäuse
Schützt die Anschlüsse und gewährleistet die korrekte Ausrichtung
Crimp-Anschluss
Stellt elektrischen Kontakt zwischen Draht und Stecker her
Draht
Überträgt Strom oder Signale
Header-Schnittstelle
Verbindet die Baugruppe mit der Leiterplatte
Das Steckergehäuse bietet mechanischen Schutz und hält die Anschlüsse in der richtigen Position. Der Crimpanschluss stellt die eigentliche elektrische Verbindung her, indem er den Drahtleiter greift.
Beim JST-Anschlusscrimpen wird der Anschluss sowohl um den Leiter als auch um den Isolationsabschnitt herum zusammengedrückt. Der Leiterbereich sorgt für elektrische Leitfähigkeit, während der Isolationsbereich die mechanische Festigkeit verbessert.
Auch die Drahtauswahl ist wichtig. Drahtdurchmesser, Isolationsdicke und Stromkapazität müssen mit der Klemmenspezifikation übereinstimmen. Eine falsche Kabelauswahl kann die Zuverlässigkeit der Verbindung beeinträchtigen und die Lebensdauer verkürzen.

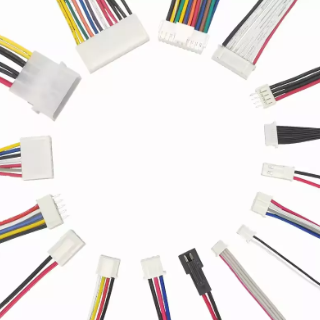

Hauptbestandteile eines JST-Connectors
A Der JST-Connector enthält mehrere kleine, aber wichtige Komponenten. Das Gehäuse ist die äußere Kunststoffstruktur. Es schützt interne Anschlüsse und leitet den Steckvorgang. Der Crimpanschluss ist das Metallkontaktteil. Es verbindet den Draht mit dem Steckverbindersystem, nachdem er mit einem JST-Crimpwerkzeug komprimiert wurde. Der Draht transportiert elektrischen Strom oder Signale. Seine Qualität wirkt sich direkt auf die Crimpleistung aus. Der Header wird normalerweise auf einer Leiterplatte montiert. Es verbindet sich mit dem JST-Gehäuse und vervollständigt den Stromkreis. Verschiedene JST-Steckverbinderserien verwenden unterschiedliche Designs.
JST XH-Anschluss
JST XH-Steckverbinder sind weit verbreitete Wire-to-Board-Steckverbinder. Sie verfügen typischerweise über eine Struktur mit einem Rastermaß von 2,5 mm.
Sie werden häufig verwendet in:
Unterhaltungselektronik
Steuerplatinen
Batterieanschlüsse
Allgemeine PCB-Anwendungen
Aufgrund ihrer kompakten Größe und stabilen Leistung eignen sie sich für viele elektronische Produkte.
JST PH-Anschluss
JST PH-Steckverbinder verwenden ein kleineres Design mit einem Rastermaß von 2,0 mm. Sie wurden für Anwendungen entwickelt, bei denen der Platz auf der Leiterplatte begrenzt ist.
Zu den gängigen Anwendungen gehören:
Tragbare elektronische Geräte
Sensoren
Kompakte Steuermodule
Kleine Schaltungsbaugruppen
Aufgrund ihrer geringeren Größe erfordern sie eine genauere Klemmenmontage.
JST JWPF-Connector
JST JWPF-Steckverbinder sind für Anwendungen konzipiert, die einen stärkeren Schutz erfordern.
Sie werden häufig verwendet in:
Automobilelektronik
Outdoor-Ausrüstung
Industriegeräte
Diese Steckverbinder verfügen über wasserdichte Strukturen und sichere Verriegelungsfunktionen. Für die Aufrechterhaltung ihrer Schutzleistung ist die korrekte Terminalinstallation unerlässlich.
Hinweis: JST XH-, PH- und JWPF-Steckverbinder erfordern unterschiedliche Anschlüsse und Gehäuse. Überprüfen Sie vor der Montage immer die Kompatibilität.
Auswahl der richtigen Werkzeuge zum Crimpen von JST-Steckern
Die Qualität eines JST-Stecker-Crimpprozesses hängt stark von den verwendeten Werkzeugen ab. Professionelle Werkzeuge verbessern die Genauigkeit und reduzieren Montagefehler. Eine geeignete Crimpzange von JST übt kontrollierten Druck auf den Anschluss aus. Es stellt eine konsistente Verbindung zwischen dem Kabel und der Klemme her.
Wichtige JST-Crimpwerkzeuge und unterstützende Ausrüstung
Für einen vollständigen JST-Steckermontageprozess sind in der Regel mehrere Werkzeuge erforderlich.
Werkzeug
Zweck
JST-Crimpwerkzeug
Komprimiert Anschlüsse auf Drähte
Abisolierzange
Entfernt Isolierung sicher
Drahtschneider
Bereitet die Kabellänge vor
Werkzeug zum Herausziehen der Klemmen
Entfernt falsche Terminals
Multimeter
Überprüft den elektrischen Durchgang
Ein Abisolierer verhindert Schäden an Kupferlitzen, während beschädigte Leiter die elektrische Leistung beeinträchtigen können. Ein Werkzeug zum Entfernen von Klemmen ist bei Reparaturen oder Wartungsarbeiten nützlich, da es dem Bediener ermöglicht, falsch installierte Klemmen zu entfernen, ohne das Gehäuse zu beschädigen. Ein Multimeter hilft bei der Überprüfung der elektrischen Kontinuität nach der Montage. Für die Prototypenentwicklung reichen in der Regel manuelle Werkzeuge aus, da sie Flexibilität bieten und die Investitionskosten senken. Für die Fertigung in großem Maßstab werden automatische Crimpgeräte bevorzugt, da sie die Produktionsgeschwindigkeit verbessern und eine gleichbleibende Qualität gewährleisten.
Warum professionelle Crimpwerkzeuge besser sind als herkömmliche Zangen
Die Verwendung einer Standardzange zum Crimpen von JST-Anschlussklemmen wird nicht empfohlen, da herkömmliche Zangen den Crimpdruck, die Anschlussposition oder die Kompressionsform nicht genau steuern können. Dies kann zu lockeren Anschlüssen, beschädigten Drahtlitzen, schlechter Kontaktleistung oder erhöhtem Widerstand führen. Ein spezielles Crimpwerkzeug von JST erzeugt ein wiederholbares Crimpprofil, was für Hersteller wichtig ist, die eine stabile Produktionsqualität benötigen.
Tipp: Wählen Sie ein JST-Crimpwerkzeug anhand der Anschlusskompatibilität und nicht nur anhand des Gerätepreises aus.
Schritt-für-Schritt-Anleitung zum Crimpen eines JST-Steckers
Der Crimpvorgang für JST-Stecker erfordert eine sorgfältige Handhabung. Jeder Schritt beeinflusst die endgültige Zuverlässigkeit der Verbindung.
Vorbereiten des Kabels und des JST-Anschlusses
Der erste Schritt ist die Vorbereitung des Drahtes. Schneiden Sie den Draht entsprechend der erforderlichen Länge ab. Anschließend die Isolierung vorsichtig entfernen.
Vermeiden:
Schneiden von Kupferlitzen
Zu viel Isolierung entfernen
Es bleibt übermäßig viel freiliegender Leiter übrig
Die Länge des freigelegten Kabels sollte zum Anschlussdesign passen. Durch einen korrekten Vorbereitungsprozess kann die Klemme sowohl den Leiter als auch die Isolierung richtig greifen. Nachdem Sie den Draht vorbereitet haben, platzieren Sie den JST-Anschluss in der richtigen Aussparung der Crimpzange. Die Klemme enthält zwei Crimpbereiche:
Bereich
Funktion
Leitercrimpbereich
Stellt eine elektrische Verbindung her
Crimpbereich der Isolierung
Bietet mechanische Unterstützung
Crimpen Sie den Anschluss und installieren Sie ihn im Gehäuse
Nachdem Sie den Draht richtig platziert haben, üben Sie mit der JST-Crimpzange Druck aus.
Ein hochwertiger Crimp sollte Folgendes haben:
Gleichmäßige Verformung
Starke Drahtretention
Kein Leiterschaden
Überprüfen Sie die Klemme nach dem Crimpen vor der Installation. Die Klemme muss in der richtigen Richtung in das Gehäuse eingeführt werden. Ein ordnungsgemäß installiertes Terminal sollte fest im Gehäuse einrasten. Wenn es sich nach hinten bewegt, ist der Verriegelungsmechanismus möglicherweise nicht eingerastet.
Inspektion und Test der fertigen Baugruppe
Das Testen ist ein wichtiger Schritt bei der JST-Steckermontage.
Zu den grundlegenden Inspektionsmethoden gehören:
Inspektionsmethode
Zweck
Sichtprüfung
Überprüft die Position und das Erscheinungsbild des Terminals
Prüfung der Zugkraft
Bestätigt die mechanische Festigkeit
Elektrische Prüfung
Überprüft die Leitfähigkeit
Durch eine Sichtprüfung können offensichtliche Mängel festgestellt werden.
Durch Zugtests wird bestätigt, dass die Klemme mechanischen Belastungen standhält.
Elektrische Tests bestätigen die stabile Signalübertragung.
Hinweis: Fertige JST-Steckerbaugruppen sollten vor dem Einbau in die endgültige Ausrüstung getestet werden.
Unterschiede zwischen dem Crimpen von JST XH-, PH- und JWPF-Steckverbindern
Verschiedene JST-Steckverbinderserien haben unterschiedliche Anwendungsanforderungen.
Das Verständnis dieser Unterschiede hilft Herstellern bei der Auswahl der richtigen Montagemethode.
JST XH-Steckverbinderanwendungen und Crimp-Überlegungen
JST XH-Steckverbinder werden häufig für allgemeine elektronische Produkte ausgewählt.
Zu ihren Hauptvorteilen gehören:
Stabile Wire-to-Board-Verbindung
Kompakte Struktur
Breites Anwendungsspektrum
Beim Crimpen sollten sich Hersteller auf Folgendes konzentrieren:
Richtige Terminalauswahl
Richtige Drahtgröße
Präzises Einsetzen des Gehäuses
Sie eignen sich für Standard-Elektronikanwendungen.
JST PH-Steckverbinderbaugruppe für kompakte PCB-Anwendungen
JST PH-Steckverbinder sind für platzsparende Anwendungen konzipiert.
Ihre Struktur mit kleinerem Rastermaß trägt zur Reduzierung der Leiterplattengröße bei. Allerdings erfordern kleinere Steckverbinder eine höhere Montagegenauigkeit.
Wichtige Überlegungen sind:
Genaue Terminalpositionierung
Geeignete Drahtauswahl
Gleichbleibende Crimpqualität
Ein kleiner Montagefehler kann die Leistung des Steckers beeinträchtigen.
JST JWPF Crimpanforderungen für wasserdichte Steckverbinder
JST JWPF-Steckverbinder erfordern zusätzliche Aufmerksamkeit, da sie für anspruchsvolle Umgebungen konzipiert sind.
Der Crimpvorgang muss Folgendes gewährleisten:
Korrekte Klemmenverriegelung
Wasserdichte Versiegelung
Mechanische Stabilität
Eine falsche Montage kann die Schutzleistung beeinträchtigen.
Sie werden häufig in Anwendungen eingesetzt, die Feuchtigkeit, Staub oder Außenbedingungen ausgesetzt sind.
Tipp: Überprüfen Sie vor der Massenproduktion die Wasserdichtigkeit unter tatsächlichen Arbeitsbedingungen.
Häufige Probleme beim Crimpen von JST-Steckern und bei der Qualitätskontrolle
Selbst mit geeigneten Werkzeugen kann es zu Montageproblemen kommen. Das Verständnis häufiger Fehler trägt zur Verbesserung der Produktionszuverlässigkeit bei.
Problem
Mögliche Ursache
Lösung
Terminal wird herausgezogen
Falsches Crimpen
Überprüfen Sie die Werkzeugeinstellungen
Schlechter elektrischer Kontakt
Schwache Leiterverbindung
Crimp-Terminal
Stecker kann nicht gesteckt werden
Falsche Komponentenübereinstimmung
Gehäuse und Anschluss prüfen
Häufige Montagefehler und Methoden zur Fehlerbehebung
Wenn sich die Klemme aus dem Gehäuse löst, weist dies normalerweise auf eine schlechte Crimpqualität hin. Mögliche Ursachen sind ein falscher Crimpdruck, die Verwendung des falschen Anschlussmodells oder eine Beschädigung der Verriegelungsstruktur. Diese Probleme können dazu führen, dass der Anschluss nicht sicher im Steckergehäuse gehalten wird, und können die Zuverlässigkeit der fertigen Baugruppe beeinträchtigen.
Ein schlechter elektrischer Kontakt kann auf eine falsche Drahtgröße, einen losen Leiteranschluss oder verschmutzte Anschlüsse zurückzuführen sein. Diese Probleme können die Strom- oder Signalübertragung beeinträchtigen und zu einer instabilen Steckerleistung führen. Wenn ein JST-Stecker nicht richtig zusammenpassen kann, prüfen Sie, ob Gehäuse und Anschluss richtig zusammenpassen und in der richtigen Position installiert sind. Ziehen Sie den Stecker niemals mit Gewalt zusammen, da übermäßige Kraft die internen Kontakte oder das Steckergehäuse beschädigen kann.
Wie Hersteller die Zuverlässigkeit von JST-Steckern verbessern
Für die industrielle Produktion benötigen Hersteller standardisierte Montageverfahren, um eine stabile Qualität der JST-Steckverbinder aufrechtzuerhalten. Zu den wichtigen Kontrollen gehören Standards für die Drahtvorbereitung, Werkzeugkalibrierung, Crimpprüfung, Zugprüfung und elektrische Überprüfung. Jeder Schritt trägt dazu bei, Unterschiede zwischen einzelnen Baugruppen zu reduzieren und die Wiederholbarkeit der Produktionsergebnisse zu verbessern.
Ein standardisierter Prozess reduziert Produktionsschwankungen und verbessert die Produktkonsistenz. Eine regelmäßige Überprüfung der Crimpabmessungen, des Klemmenhalts und der elektrischen Leistung kann Herstellern auch dabei helfen, Probleme zu erkennen, bevor Produkte in die Massenproduktion oder den endgültigen Versand gehen.
Tipp: Führen Sie vor der Massenproduktion eine JST-Klemmenvalidierung durch, um zukünftige Qualitätsrisiken zu reduzieren.
Auswahl der besten JST-Stecker-Crimpmethode für Ihre Anwendung
Die beste Crimpmethode für JST-Stecker hängt vom Produktionsvolumen, den Anwendungsanforderungen und den Qualitätserwartungen ab. Bei Prototypenprojekten und kleinen Produktionsläufen stehen möglicherweise Flexibilität und geringere Ausrüstungsinvestitionen im Vordergrund, während die industrielle Fertigung in der Regel eine höhere Geschwindigkeit, Wiederholbarkeit und Prozesskontrolle erfordert. Die Auswahl der richtigen Methode trägt dazu bei, Produktionseffizienz und Verbindungsqualität in Einklang zu bringen.
Manuelles Crimpen für Prototypen und Kleinserien
Manuelle Crimpwerkzeuge eignen sich für Produktentwicklung, Kleinserien und Reparaturanwendungen. Sie bieten Flexibilität und senken die Gerätekosten, was sie praktisch macht, wenn die Produktionsmengen begrenzt sind oder sich die Steckerkonfigurationen häufig ändern.
Allerdings hängt die Qualität stark von der Erfahrung des Bedieners ab. Um zuverlässige Ergebnisse zu erzielen, sind die korrekte Positionierung der Anschlüsse, ein geeigneter Crimpdruck und eine konsistente Handhabung erforderlich. Bei der Produktion in kleinem Maßstab kann eine regelmäßige Inspektion dazu beitragen, Abweichungen zwischen manuell gecrimpten Anschlüssen zu reduzieren.
Automatisiertes Crimpen für die industrielle Fertigung
Automatische Crimpsysteme eignen sich für die Massenproduktion und werden häufig in Automobilverkabelungen, Industrieanlagen und großen elektronischen Baugruppen eingesetzt. Zu ihren Hauptvorteilen gehören eine schnellere Produktion, eine höhere Konsistenz und geringere Fehlerraten.
Automatisierte Geräte können bei großen Produktionsmengen für besser kontrollierte Kontaktpositionierungs- und Crimpbedingungen sorgen. Dies erleichtert es Herstellern, bei steigendem Produktionsvolumen eine wiederholbare Qualität der JST-Steckverbinderbaugruppe aufrechtzuerhalten.
Auswahl der richtigen JST-Connector-Lösung
Berücksichtigen Sie bei der Auswahl einer JST-Stecker-Crimpmethode Folgendes:
Anwendungsbedarf
Empfohlene Lösung
Prototypenentwicklung
Manuelles Crimpen
Große Produktion
Automatisierte Ausrüstung
Außenumgebung
Wasserdichter JST-Stecker
Kompaktes PCB-Design
JST PH-Anschluss
Allgemeine Elektronik
JST XH-Stecker
Die richtige Kombination aus Steckverbindertyp, Werkzeug und Montagemethode verbessert die Produktzuverlässigkeit.
Abschluss
Das richtige Crimpen von JST-Steckern verbessert die Verbindungsstabilität und die Produktzuverlässigkeit. In diesem Leitfaden werden die wichtigsten Schritte, Werkzeuge und Montagemethoden für zuverlässige JST-Steckeranwendungen erläutert. Der Suyi-Kabelbaum bietet zuverlässige Verkabelungslösungen mit strenger Crimpkontrolle und Qualitätsprüfung. Seine maßgeschneiderten Produkte helfen Kunden dabei, stabile Leistung, effiziente Montage und langlebige elektrische Verbindungen zu erreichen.
FAQ
F: Wofür wird ein JST-Anschluss verwendet?
A: Ein JST-Steckverbinder sorgt für zuverlässige Kabel-zu-Leiterplatte- oder Kabel-zu-Kabel-Verbindungen in Elektronik, Batterien und Industrieanlagen.
F: Wie werden JST-Steckeranschlüsse richtig gecrimpt?
A: Verwenden Sie ein geeignetes JST-Crimpwerkzeug, bereiten Sie den Draht vor, positionieren Sie den Anschluss und überprüfen Sie die endgültige Qualität der JST-Steckerbaugruppe.
F: Warum ist ein JST-Stecker-Crimpwerkzeug wichtig?
A: Ein JST-Crimpwerkzeug sorgt für eine präzise Klemmenkomprimierung und verbessert die Verbindungszuverlässigkeit.
F: Können manuelle Werkzeuge zum Crimpen von JST-Steckern verwendet werden?
A: Ja, manuelle Werkzeuge eignen sich für Prototypen und kleine Serien, während automatische Systeme für große Produktionsanforderungen geeignet sind.
F: Wie löst man Probleme beim Crimpen von JST-Steckern?
A: Überprüfen Sie die Anschlusskompatibilität, die Drahtgröße, den Crimpdruck und die Verriegelungsposition, um häufige Montageprobleme zu beheben.
