Apakah Penyambung JST?

pengenalan

Elektronik moden memerlukan sambungan yang lebih kecil dan lebih dipercayai.

A Penyambung JST menyediakan sambungan elektrik yang stabil untuk peranti, bateri dan sistem kawalan.

Dalam artikel ini, kami akan meneroka apa itu Penyambung JST, cara ia berfungsi, jenisnya, aplikasinya dan cara memilih penyelesaian yang betul.

Apakah Penyambung JST?

Definisi Penyambung JST

Penyambung JST ialah penyambung elektrik kecil yang dibangunkan oleh Terminal Tanpa Solder Jepun. Ia direka untuk menyambung wayar dengan komponen elektronik melalui hubungan terminal selamat.

Tidak seperti penyambung industri besar, penyambung JST memfokuskan pada reka bentuk padat dan prestasi elektrik yang boleh dipercayai. Ia biasanya digunakan di mana ruang terhad tetapi sambungan yang stabil diperlukan.

Penyambung JST biasa terdiri daripada:

• Perumahan plastik

• Terminal logam

• Pin

• Sambungan wayar

• Mengunci struktur

Perumahan memastikan terminal sejajar, manakala sesentuh logam menyediakan penghantaran elektrik antara komponen yang bersambung.

Penyambung JST tersedia dalam banyak siri. Setiap siri mempunyai spesifikasi yang berbeza, termasuk saiz padang, kapasiti semasa, bentuk penyambung dan keperluan aplikasi.

Sebagai contoh, penyambung JST XH sering digunakan untuk sambungan PCB, manakala penyambung JST PH biasanya ditemui dalam peranti elektronik padat.

Petua： JST ialah nama jenama penyambung dan bukannya model penyambung tunggal. Siri JST yang berbeza direka untuk keperluan elektrik yang berbeza.

Bagaimanakah Penyambung JST Berfungsi?

Penyambung JST berfungsi dengan mencipta laluan elektrik yang stabil antara wayar dan komponen elektronik.

Proses kerja asas termasuk:

1. Penyediaan wayar

2. Mengelim terminal

3. Kemasukan terminal ke dalam perumahan

4. Pengawan penyambung

5. Isyarat elektrik atau penghantaran kuasa

Terminal ialah bahagian sesentuh elektrik utama. Ia menyambungkan konduktor wayar ke terminal lain di dalam penyambung yang sepadan.

Perumahan plastik menyediakan sokongan mekanikal. Ia menyimpan pin pada kedudukan yang betul dan menghalang sambungan yang salah.

Banyak penyambung JST termasuk struktur penguncian. Kunci ini mengurangkan pemisahan secara tidak sengaja yang disebabkan oleh getaran atau pergerakan.

Untuk peranti elektronik, sambungan yang boleh dipercayai adalah penting kerana sesentuh yang tidak stabil boleh menyebabkan:

• Gangguan isyarat

• Kehilangan kuasa

• Kegagalan peranti

• Masalah penyelenggaraan

Penyambung JST yang dipilih dengan betul meningkatkan kestabilan sistem dan mengurangkan risiko sambungan.

Mengapa Penyambung JST Digunakan Secara meluas?

Populariti penyambung JST datang daripada keseimbangan antara saiz, kebolehpercayaan dan fleksibiliti.

Banyak produk elektronik terus menjadi lebih kecil. Penyambung tradisional mungkin menduduki terlalu banyak ruang, manakala penyambung JST menyediakan alternatif yang padat.

Kelebihan umum termasuk:

• Saiz kecil

• Struktur ringan

• Pemasangan yang mudah

• Prestasi hubungan yang boleh dipercayai

• Berbilang siri produk

Ia sesuai untuk aplikasi yang memerlukan pemasangan dan penyelenggaraan yang kerap.

Bagi pengeluar, penyambung JST juga memudahkan proses pendawaian. Kabel penyambung pra-pasang boleh mengurangkan masa pengeluaran dan meningkatkan konsistensi.

Petua： Apabila memilih penyambung JST, pembeli harus menyemak siri penyambung, saiz padang, penilaian semasa dan persekitaran aplikasi sebelum membuat pesanan.

Penyambung JST lwn Penyambung Elektrik Standard

Walaupun penyambung JST adalah sejenis penyambung elektrik, ia mempunyai kelebihan reka bentuk khusus berbanding dengan penyambung umum.

Penyambung JST sering dipilih untuk aplikasi di mana kecekapan ruang penting.

Penyambung standard mungkin memberikan kapasiti kuasa yang lebih tinggi, manakala penyambung JST lebih fokus pada sambungan elektrik yang padat.

Pilihan yang betul bergantung pada keperluan elektrik, ruang pemasangan dan keadaan operasi.

Apakah Komponen Utama Penyambung JST?

Sistem penyambung JST mengandungi beberapa bahagian penting. Setiap komponen mempengaruhi kebolehpercayaan sambungan dan prestasi produk.

Perumahan Penyambung

Perumahan adalah struktur plastik luaran penyambung.

Fungsi utamanya termasuk:

• Memegang terminal dalam kedudukan

• Melindungi kenalan dalaman

• Penjajaran penyambung membimbing

• Mencegah kemasukan yang salah

Kebanyakan perumah penyambung JST menggunakan plastik kejuruteraan dengan sifat penebat yang baik.

Reka bentuk perumahan mungkin termasuk:

• Mengunci tab

• Struktur kunci

• Ciri-ciri polarisasi

Ciri ini membantu pengguna menyambungkan bahagian yang betul dan mengurangkan kesilapan pemasangan.

Aplikasi yang berbeza memerlukan reka bentuk perumahan yang berbeza. Sebagai contoh, persekitaran automotif mungkin memerlukan perlindungan mekanikal yang lebih kukuh, manakala elektronik pengguna mungkin mengutamakan saiz padat.

Pin dan Terminal Penyambung JST

Terminal ialah komponen sambungan elektrik teras.

Mereka memindahkan arus dan isyarat antara wayar dan peranti elektronik.

Faktor terminal penting termasuk:

• Bahan kenalan

• Bentuk terminal

• Kualiti kelim

• Kapasiti semasa

Sambungan terminal yang boleh dipercayai memerlukan pengeliman yang tepat.

Pengeliman yang lemah boleh menyebabkan:

• Rintangan elektrik yang lebih tinggi

• Isyarat terputus-putus

• Kegagalan sambungan

Pembekal penyambung JST profesional biasanya mengawal kualiti terminal melalui prosedur pemeriksaan dan ujian.

Wayar dan Pemasangan Kabel

Penyambung wayar JST biasanya termasuk wayar yang disambungkan ke terminal dan dipasang ke dalam penyelesaian kabel yang lengkap.

Pemilihan wayar bergantung kepada:

• Keperluan semasa

• Tahap voltan

• Keperluan fleksibiliti

• Keadaan suhu

Ciri wayar penting termasuk:

• Bahan konduktor

• Diameter wayar

• Ketebalan penebat

• Spesifikasi panjang

Pemasangan kabel tersuai membolehkan pengeluar melaraskan panjang wayar, kombinasi penyambung dan jenis terminal mengikut keperluan pelanggan.

Untuk aplikasi OEM, fleksibiliti ini membantu meningkatkan kecekapan pemasangan.

Petua： Untuk pemasangan kabel penyambung JST tersuai, berikan butiran seperti model penyambung, panjang wayar, jenis terminal dan kuantiti yang diperlukan untuk meningkatkan ketepatan petikan.

Apakah Pelbagai Jenis Penyambung JST?

JST menyediakan rangkaian luas siri penyambung yang direka untuk keperluan elektrik dan mekanikal yang berbeza. Walaupun mereka berkongsi nama jenama yang sama, setiap siri penyambung JST mempunyai ciri yang berbeza, termasuk saiz padang, struktur terminal, kapasiti semasa dan persekitaran aplikasi.

Memilih jenis penyambung JST yang betul adalah penting kerana penyambung yang tidak sesuai boleh menjejaskan prestasi elektrik, kecekapan pemasangan dan kebolehpercayaan jangka panjang. Jurutera biasanya mempertimbangkan saiz produk, keperluan kuasa, kekerapan sambungan dan keadaan operasi sebelum memilih siri penyambung.

Berikut ialah beberapa jenis penyambung JST yang biasa digunakan.

Siri JST XH, PH, VH dan SH

Siri JST XH ialah salah satu jenis penyambung JST yang paling banyak digunakan. Ia biasanya mempunyai reka bentuk padang 2.5 mm dan kerap digunakan dalam sambungan PCB, sistem kawalan elektronik dan elektronik pengguna am.

Reka bentuknya yang seimbang memberikan prestasi sambungan yang boleh dipercayai sambil mengekalkan ruang pemasangan yang munasabah. Kerana strukturnya yang ringkas dan pemasangan yang mudah, ia biasanya dipilih untuk produk yang memerlukan sambungan wayar-ke-papan yang stabil.

Siri JST PH memfokuskan pada aplikasi padat. Dengan reka bentuk padang yang lebih kecil, ia sesuai untuk peranti yang ruang dalaman terhad, seperti elektronik mudah alih, produk berkuasa bateri dan modul kawalan kecil.

Berbanding dengan siri XH, penyambung PH memberikan jejak yang lebih kecil. Walau bagaimanapun, jurutera harus menyemak dengan teliti keperluan semasa kerana penyambung padat biasanya menyokong beban elektrik yang lebih rendah.

Siri JST VH direka untuk aplikasi yang memerlukan keupayaan arus yang lebih tinggi. Strukturnya yang lebih besar membolehkannya menyokong penghantaran kuasa yang lebih kuat berbanding dengan siri penyambung yang lebih kecil.

Ia biasanya digunakan dalam:

• Sistem bekalan kuasa

• Peralatan industri

• Produk berkaitan bateri

• Aplikasi sambungan motor

Siri SH direka untuk produk elektronik kecil. Saiznya yang padat menjadikannya sesuai untuk peranti boleh pakai, penderia dan modul elektronik kecil.

Petua： Apabila memilih antara penyambung JST XH, PH, VH dan SH, pembeli harus membandingkan saiz padang, penilaian semasa, ruang yang tersedia dan keperluan aplikasi dan bukannya memilih hanya berdasarkan saiz penyambung.

Bagaimana untuk Memilih Antara Jenis Penyambung JST yang Berbeza?

Memilih penyambung JST yang betul memerlukan pemahaman persekitaran kerja dan keperluan elektrik yang sebenar.

Untuk peranti elektronik berkuasa rendah, siri padat seperti JST PH atau SH mungkin memberikan kecekapan ruang yang lebih baik. Ia sesuai untuk aplikasi di mana pengurangan saiz adalah keutamaan.

Untuk sambungan PCB umum, penyambung JST XH selalunya diutamakan kerana ia memberikan keseimbangan yang baik antara saiz, kebolehpercayaan dan kemudahan pemasangan.

Untuk aplikasi berkuasa tinggi, jurutera mungkin memerlukan siri penyambung yang lebih besar seperti JST VH. Penyambung ini memberikan keupayaan arus yang lebih kuat dan kestabilan mekanikal yang lebih baik.

Apabila memilih penyambung JST, pertimbangkan:

JST Kalis Air dan Penyambung Khusus

Sesetengah aplikasi memerlukan perlindungan tambahan terhadap kelembapan, habuk dan persekitaran yang keras.

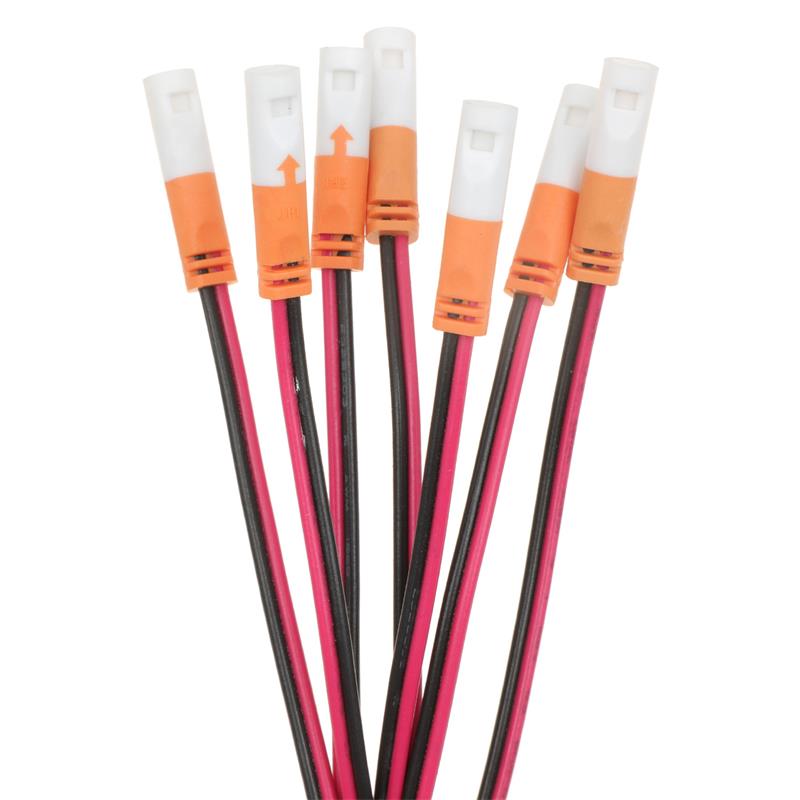

Penyambung JST kalis air direka untuk situasi di mana penyambung standard mungkin tidak memberikan perlindungan yang mencukupi. Ia sering digunakan dalam peralatan luar, sistem automotif, dan peranti yang terdedah kepada perubahan keadaan persekitaran.

Penyambung ini mungkin termasuk:

• Struktur pengedap

• Reka bentuk perumahan yang dipertingkatkan

• Mekanisme penguncian yang dipertingkatkan

Untuk aplikasi automotif dan industri, kebolehpercayaan penyambung menjadi sangat penting kerana getaran, perubahan suhu dan kelembapan boleh menjejaskan prestasi elektrik.

Penyambung JST kalis air yang sesuai membantu meningkatkan ketahanan produk dan mengurangkan keperluan penyelenggaraan.

Petua: Prestasi kalis air hendaklah dipilih mengikut keperluan perlindungan sebenar. Bukan setiap aplikasi memerlukan penyambung kalis air, tetapi persekitaran yang keras biasanya memerlukan perlindungan tambahan.

Apakah Kelebihan Penyambung JST?

Penyambung JST digunakan secara meluas kerana ia memberikan keseimbangan praktikal antara reka bentuk padat, prestasi elektrik yang boleh dipercayai dan pilihan aplikasi yang fleksibel.

Bagi pengeluar, penyelesaian penyambung yang betul boleh meningkatkan kecekapan pemasangan produk, mengurangkan kerumitan pendawaian dan menyokong operasi yang stabil. Berbanding dengan penyambung tradisional yang lebih besar, penyambung JST amat berharga untuk produk di mana ruang pemasangan dan kebolehpercayaan sambungan adalah penting.

Reka Bentuk Padat dan Prestasi Penjimatan Ruang

Salah satu kelebihan utama Penyambung JST ialah strukturnya yang padat.

Produk elektronik moden terus menjadi lebih kecil dan lebih bersepadu. Peranti seperti elektronik mudah alih, penderia, modul bateri dan sistem kawalan selalunya mempunyai ruang dalaman yang terhad.

Penyambung besar boleh meningkatkan saiz produk dan membuat susun atur pendawaian lebih sukar. Penyambung JST menyelesaikan cabaran ini melalui perumah yang lebih kecil dan reka bentuk terminal yang dioptimumkan.

Ciri padat mereka memberikan beberapa faedah:

• Mengurangkan ruang pemasangan

• Susun atur PCB yang fleksibel

• Susunan pendawaian dalaman yang lebih mudah

• Saiz keseluruhan produk yang lebih rendah

Sebagai contoh, peranti elektronik kecil selalunya memerlukan berbilang titik sambungan di dalam kawasan terhad. Penyambung JST padat membolehkan pereka bentuk mengatur sambungan ini tanpa menjejaskan struktur produk.

Walau bagaimanapun, saiz padat tidak bermakna setiap penyambung JST sesuai untuk semua aplikasi. Jurutera masih perlu mempertimbangkan beban elektrik, persekitaran operasi, dan keperluan mekanikal.

Sambungan Elektrik Boleh Dipercayai dan Kestabilan Jangka Panjang

Sambungan yang boleh dipercayai adalah penting untuk mana-mana sistem elektronik.

Penyambung JST menggunakan terminal dan perumah yang direka dengan tepat untuk mengekalkan sentuhan elektrik yang stabil. Struktur terminal membantu mengurangkan masalah sambungan yang disebabkan oleh pergerakan, getaran atau kitaran sambungan berulang.

Faktor penting yang mempengaruhi kebolehpercayaan sambungan termasuk:

• Kualiti hubungan terminal

• Ketepatan pengeliman

• Reka bentuk perumahan

• Pemilihan bahan

Sambungan berkualiti rendah boleh menyebabkan:

• Gangguan isyarat

• Peningkatan rintangan elektrik

• Operasi sekejap-sekejap

• Kegagalan peralatan

Pemasangan penyambung JST profesional biasanya termasuk prosedur kawalan kualiti seperti pemeriksaan terminal dan ujian elektrik.

Bagi pengeluar OEM, penyambung yang boleh dipercayai membantu meningkatkan konsistensi produk dan mengurangkan isu selepas jualan.

Petua： Untuk projek pengeluaran besar-besaran, pembeli harus menilai kualiti penyambung melalui ujian sampel sebelum membuat pesanan yang besar.

Pilihan Fleksibel untuk Aplikasi Berbeza

Satu lagi kelebihan penyambung JST ialah pelbagai model yang tersedia.

Siri penyambung JST yang berbeza menyediakan penyelesaian yang berbeza untuk:

• Pelbagai saiz padang

• Nombor pin yang berbeza

• Pelbagai keperluan semasa

• Persekitaran pemasangan yang berbeza

Fleksibiliti ini membolehkan jurutera memilih penyambung berdasarkan keperluan aplikasi sebenar.

Contohnya:

• Produk elektronik kecil mungkin menggunakan siri JST PH atau SH padat.

• Aplikasi PCB am boleh menggunakan siri JST XH.

• Aplikasi kuasa yang lebih tinggi mungkin memerlukan siri JST VH yang lebih besar.

Selain produk standard, banyak pembekal juga menyediakan penyelesaian penyambung wayar JST yang disesuaikan. Penyelesaian ini membolehkan pelanggan melaraskan:

• Panjang wayar

• Jenis terminal

• Gabungan penyambung

• Struktur pemasangan kabel

Penyesuaian amat berguna untuk projek OEM yang mana produk standard tidak dapat dipadankan sepenuhnya dengan reka bentuk produk.

Bagaimanakah Pemasangan Kabel Penyambung JST Dihasilkan?

Penyambung JST sering digunakan sebagai sebahagian daripada pemasangan kabel lengkap dan bukannya sebagai komponen bebas.

Pemasangan kabel penyambung JST menggabungkan wayar, terminal dan penyambung penyambung ke dalam penyelesaian sambungan elektrik siap.

Proses pembuatan secara langsung mempengaruhi kebolehpercayaan produk, prestasi elektrik dan konsistensi pengeluaran.

Penyediaan Wayar dan Pengeliman Terminal

Peringkat pertama pemasangan penyambung JST ialah penyediaan wayar.

Pengilang biasanya menyelesaikan beberapa langkah:

• Pemotongan wayar

• Pelucutan wayar

• Pemilihan terminal

• Mengelim terminal

Panjang wayar mesti sepadan dengan keperluan reka bentuk pelanggan. Dimensi wayar yang salah boleh menimbulkan masalah pemasangan semasa pemasangan akhir.

Mengelim terminal adalah salah satu langkah yang paling penting.

Kelim yang betul mewujudkan sambungan yang stabil antara konduktor dan terminal. Jika daya pengeliman tidak betul, ia boleh mengakibatkan:

• Terminal longgar

• Rintangan yang lebih tinggi

• Sentuhan elektrik yang lemah

Pengeluar profesional menggunakan peralatan pengelim terkawal dan kaedah pemeriksaan untuk mengekalkan konsistensi.

Perhimpunan Perumahan Penyambung

Selepas pengeliman terminal, terminal dimasukkan ke dalam perumahan penyambung.

Proses ini memerlukan kedudukan yang tepat kerana setiap pin mesti sepadan dengan lokasi litar yang betul.

Perhimpunan perumahan melibatkan:

• Kemasukan terminal

• Semakan kedudukan pin

• Pengesahan kunci

• Pemeriksaan penampilan

Perumahan melindungi terminal dalaman dan memastikan sambungan yang betul antara bahagian mengawan.

Sesetengah penyambung JST termasuk struktur penguncian yang menghalang pemutusan sambungan secara tidak sengaja semasa operasi.

Untuk aplikasi yang melibatkan getaran atau pergerakan, prestasi penguncian selamat adalah amat penting.

Ujian Elektrik dan Pemeriksaan Kualiti

Ujian adalah langkah kritikal sebelum penghantaran.

Pemasangan penyambung JST mungkin memerlukan beberapa pemeriksaan, termasuk:

• Ujian kesinambungan

• Ujian litar pintas

• Semakan pin

• Pemeriksaan penampilan

• Pemeriksaan dimensi

Ujian elektrik mengesahkan bahawa arus dan isyarat boleh melalui pemasangan dengan betul.

Pemeriksaan kualiti juga membantu mengenal pasti masalah sebelum produk sampai kepada pelanggan.

Untuk aplikasi industri dan automotif, prosedur ujian yang boleh dipercayai amat penting kerana kegagalan penyambung boleh menjejaskan prestasi sistem secara keseluruhan.

Petua： Pembekal penyambung JST yang berkelayakan harus menyediakan prosedur pemeriksaan kualiti yang jelas dan sokongan ujian untuk pemasangan kabel tersuai.

Bagaimana untuk Memilih Penyambung JST yang Betul?

Memilih penyambung JST yang betul memerlukan lebih daripada memeriksa saiz penyambung. Jurutera hendaklah menilai prestasi elektrik, keadaan pemasangan dan keupayaan pembekal.

Padankan Spesifikasi Penyambung Dengan Keperluan Aplikasi

Langkah pertama ialah memahami keperluan projek.

Spesifikasi penting termasuk:

• Siri penyambung

• Saiz padang

• Bilangan pin

• Penilaian semasa

• Keperluan voltan

• Spesifikasi wayar

Jenis penyambung JST yang berbeza direka untuk aplikasi yang berbeza.

Penyambung yang sesuai untuk penderia kuasa rendah mungkin tidak sesuai untuk sistem bekalan kuasa.

Oleh itu, pembeli harus mengesahkan parameter teknikal sebelum membeli.

Pertimbangkan Persekitaran Kerja dan Keperluan Perlindungan

Persekitaran pengendalian mempengaruhi pemilihan penyambung.

Faktor persekitaran yang penting termasuk:

• Perubahan suhu

• Pendedahan kelembapan

• Getaran

• habuk

• Tekanan mekanikal

Untuk produk elektronik dalaman, penyambung JST standard mungkin mencukupi.

Untuk aplikasi automotif atau industri, perlindungan tambahan mungkin diperlukan.

Dalam persekitaran yang keras, pembeli harus mempertimbangkan:

• Struktur kalis air

• Perumahan yang lebih kukuh

• Sistem penguncian selamat

Memilih tahap perlindungan yang betul membantu meningkatkan hayat perkhidmatan penyambung.

Pilih Pembekal Penyambung JST yang Boleh Dipercayai

Pembekal penyambung JST yang boleh dipercayai menyediakan lebih daripada komponen standard.

Keupayaan pembekal penting termasuk:

• Kawalan kualiti produk

• Perkhidmatan pemasangan kabel tersuai

• Sokongan teknikal

• Kapasiti pengeluaran

• Pengalaman OEM

Untuk projek tersuai, pembekal harus dapat menyokong keperluan yang berbeza, seperti:

• Panjang wayar tersuai

• Konfigurasi terminal khas

• Gabungan penyambung

• Pengeluaran prototaip

Bekerjasama dengan pembekal berpengalaman membantu mengurangkan risiko pembangunan dan meningkatkan kecekapan pengeluaran.

Petua： Sebelum memilih pembekal penyambung JST, minta sampel produk dan sahkan prestasi elektrik, kualiti pemasangan dan keupayaan penghantaran.

Kesimpulan

Penyambung JST menyediakan sambungan elektrik yang padat dan boleh dipercayai untuk elektronik, sistem automotif dan peralatan industri.

Suyi Electronics menawarkan penyelesaian pemasangan kabel penyambung JST tersuai dengan reka bentuk yang fleksibel, kualiti yang stabil dan sokongan OEM. Produknya membantu pelanggan mencapai sistem pendawaian yang cekap dan boleh dipercayai.

Soalan Lazim

S: Apakah Penyambung JST?

J: Penyambung JST ialah penyambung elektrik padat yang digunakan untuk sambungan wayar-ke-papan dan wayar-ke-wayar yang boleh dipercayai dalam peranti elektronik.

S: Bagaimanakah Penyambung JST berfungsi?

J: Penyambung JST menggunakan terminal dan perumah untuk memindahkan kuasa atau isyarat antara komponen elektronik yang disambungkan.

S: Apakah jenis Penyambung JST yang biasa?

J: Jenis penyambung JST biasa termasuk siri XH, PH, VH, SH dan GH untuk saiz, nada dan keperluan elektrik yang berbeza.

S: Di manakah Penyambung JST digunakan?

J: Penyambung JST digunakan secara meluas dalam elektronik, sistem bateri, peranti automotif dan peralatan industri.

S: Bagaimanakah cara saya memilih pembekal JST Connector?

J: Pilih pembekal dengan kawalan kualiti, keupayaan penyesuaian, pengalaman pemasangan kabel dan sokongan OEM.
