Ի՞նչ է JST միակցիչը:

Ներածություն

Ժամանակակից էլեկտրոնիկան ավելի փոքր և հուսալի կապերի կարիք ունի:

Ա JST Connector-ը ապահովում է կայուն էլեկտրական միացումներ սարքերի, մարտկոցների և կառավարման համակարգերի համար:

Այս հոդվածում մենք կուսումնասիրենք, թե ինչ է JST միակցիչը, ինչպես է այն աշխատում, դրա տեսակները, հավելվածները և ինչպես ընտրել ճիշտ լուծումը:

Ի՞նչ է JST միակցիչը:

JST միակցիչի սահմանում

JST Connector-ը փոքր էլեկտրական միակցիչ է, որը մշակվել է Japan Solderless Terminal-ի կողմից: Այն նախատեսված է լարերը միացնելու էլեկտրոնային բաղադրիչներին անվտանգ տերմինալի կոնտակտների միջոցով:

Ի տարբերություն խոշոր արդյունաբերական միակցիչների, JST միակցիչները կենտրոնանում են կոմպակտ դիզայնի և հուսալի էլեկտրական աշխատանքի վրա: Նրանք սովորաբար օգտագործվում են այնտեղ, որտեղ տարածքը սահմանափակ է, բայց կայուն կապեր են պահանջվում:

Տիպիկ JST միակցիչը բաղկացած է.

• Պլաստիկ բնակարան

• Մետաղական տերմինալներ

• Կապում

• Լարային միացումներ

• Փականային կառույցներ

Բնակարանը պահում է տերմինալները հավասարեցված, մինչդեռ մետաղական կոնտակտները ապահովում են էլեկտրական փոխանցում միացված բաղադրիչների միջև:

JST միակցիչները հասանելի են բազմաթիվ շարքերում: Յուրաքանչյուր սերիա ունի տարբեր առանձնահատկություններ, ներառյալ սկիպիդար չափը, ընթացիկ հզորությունը, միակցիչի ձևը և կիրառման պահանջները:

Օրինակ, JST XH միակցիչները հաճախ օգտագործվում են PCB միացումների համար, մինչդեռ JST PH միակցիչները սովորաբար հանդիպում են կոմպակտ էլեկտրոնային սարքերում:

Հուշում. JST-ը միակցիչի ֆիրմային անվանումն է, այլ ոչ թե մեկ միակցիչի մոդելը: Տարբեր JST շարքերը նախատեսված են տարբեր էլեկտրական պահանջների համար:

Ինչպե՞ս է աշխատում JST միակցիչը:

JST միակցիչը աշխատում է՝ ստեղծելով կայուն էլեկտրական ուղի լարերի և էլեկտրոնային բաղադրիչների միջև:

Հիմնական աշխատանքային գործընթացը ներառում է.

1. Լարերի պատրաստում

2. Տերմինալի ծալքավորում

3. Տերմինալի տեղադրում բնակարանում

4. Միակցիչի զուգավորում

5. Էլեկտրական ազդանշան կամ էներգիայի փոխանցում

Տերմինալը էլեկտրական շփման հիմնական մասն է: Այն միացնում է մետաղալարերի հաղորդիչը մեկ այլ տերմինալին համապատասխան միակցիչի ներսում:

Պլաստիկ բնակարանը ապահովում է մեխանիկական աջակցություն: Այն պահում է քորոցները ճիշտ դիրքում և կանխում է սխալ միացումը:

Շատ JST միակցիչներ ներառում են կողպման կառույցներ: Այս կողպեքները նվազեցնում են թրթռման կամ շարժման հետևանքով առաջացած պատահական բաժանումը:

Էլեկտրոնային սարքերի համար հուսալի կապը կարևոր է, քանի որ անկայուն շփումները կարող են առաջացնել.

• Ազդանշանի ընդհատում

• Էլեկտրաէներգիայի կորուստ

• Սարքի ձախողում

• Սպասարկման խնդիրներ

Ճիշտ ընտրված JST միակցիչը բարելավում է համակարգի կայունությունը և նվազեցնում կապի ռիսկերը:

Ինչու են JST միակցիչները լայնորեն օգտագործվում:

JST միակցիչների ժողովրդականությունը գալիս է չափի, հուսալիության և ճկունության միջև եղած հավասարակշռությունից:

Շատ էլեկտրոնային ապրանքներ շարունակում են փոքրանալ: Ավանդական միակցիչները կարող են չափազանց շատ տեղ զբաղեցնել, մինչդեռ JST միակցիչները կոմպակտ այլընտրանքներ են ապահովում:

Ընդհանուր առավելությունները ներառում են.

• Փոքր չափս

• Թեթև կառուցվածք

• Հեշտ տեղադրում

• Հուսալի կոնտակտային կատարում

• Բազմաթիվ ապրանքների շարք

Դրանք հարմար են այն ծրագրերի համար, որոնք պահանջում են հաճախակի հավաքում և սպասարկում:

Արտադրողների համար JST միակցիչները նաև պարզեցնում են էլեկտրահաղորդման գործընթացները: Նախապես հավաքված միակցիչ մալուխները կարող են նվազեցնել արտադրության ժամանակը և բարելավել հետևողականությունը:

Հուշում. JST միակցիչ ընտրելիս գնորդները պետք է ստուգեն միակցիչի շարքը, սկիպիդար չափը, ընթացիկ վարկանիշը և կիրառման միջավայրը պատվիրելուց առաջ:

JST միակցիչ ընդդեմ ստանդարտ էլեկտրական միակցիչի

Թեև JST միակցիչները էլեկտրական միակցիչների տեսակ են, դրանք ունեն հատուկ դիզայնի առավելություններ՝ համեմատած ընդհանուր միակցիչների հետ:

JST միակցիչները հաճախ ընտրվում են այնպիսի ծրագրերի համար, որտեղ տիեզերքի արդյունավետությունը կարևոր է:

Ստանդարտ միակցիչները կարող են ապահովել ավելի մեծ հզորություն, մինչդեռ JST միակցիչները ավելի շատ կենտրոնանում են կոմպակտ էլեկտրական միացումների վրա:

Ճիշտ ընտրությունը կախված է էլեկտրական պահանջներից, տեղադրման տարածքից և շահագործման պայմաններից:

Որո՞նք են JST միակցիչի հիմնական բաղադրիչները:

JST միակցիչ համակարգը պարունակում է մի քանի կարևոր մասեր: Յուրաքանչյուր բաղադրիչ ազդում է կապի հուսալիության և արտադրանքի աշխատանքի վրա:

Միակցիչ Բնակարան

Բնակարանը միակցիչի արտաքին պլաստիկ կառուցվածքն է:

Նրա հիմնական գործառույթները ներառում են.

• Տերմինալների դիրքում պահելը

• Ներքին շփումների պաշտպանություն

• Ուղղորդող միակցիչի հավասարեցում

• Սխալ տեղադրման կանխարգելում

JST միակցիչի պատյանների մեծ մասը օգտագործում է ինժեներական պլաստմասսա՝ լավ մեկուսացման հատկություններով:

Բնակարանային դիզայնը կարող է ներառել.

• Կողպեք ներդիրները

• Առանցքային կառույցներ

• Բևեռացման առանձնահատկությունները

Այս հատկանիշներն օգնում են օգտվողներին միացնել ճիշտ մասերը և նվազեցնել հավաքման սխալները:

Տարբեր ծրագրեր պահանջում են բնակարանների տարբեր նախագծեր: Օրինակ, ավտոմոբիլային միջավայրերը կարող են ավելի ուժեղ մեխանիկական պաշտպանության կարիք ունենալ, մինչդեռ սպառողական էլեկտրոնիկան կարող է առաջնահերթություն տալ կոմպակտ չափերին:

JST միակցիչի կապում և տերմինալներ

Տերմինալները էլեկտրական միացման հիմնական բաղադրիչներն են:

Նրանք հոսանք և ազդանշաններ են փոխանցում լարերի և էլեկտրոնային սարքերի միջև:

Կարևոր տերմինալ գործոնները ներառում են.

• Կոնտակտային նյութ

• Տերմինալի ձևը

• Ծալքավոր որակ

• Ընթացիկ հզորություն

Հուսալի տերմինալային կապը պահանջում է ճշգրիտ սեղմում:

Վատ ծալքավորումը կարող է առաջացնել.

• Ավելի բարձր էլեկտրական դիմադրություն

• Ընդհատվող ազդանշաններ

• Միացման ձախողում

Պրոֆեսիոնալ JST միակցիչների մատակարարները սովորաբար վերահսկում են տերմինալի որակը ստուգման և փորձարկման ընթացակարգերի միջոցով:

Լարերի և մալուխների հավաքում

JST մետաղալարերի միակցիչը սովորաբար ներառում է լարեր, որոնք միացված են տերմինալներին և հավաքվում են ամբողջական մալուխային լուծույթի մեջ:

Լարերի ընտրությունը կախված է.

• Ընթացիկ պահանջներ

• Լարման մակարդակը

• Ճկունության կարիքներ

• Ջերմաստիճանի պայմանները

Լարերի կարևոր առանձնահատկությունները ներառում են.

• Դիրիժոր նյութ

• Լարի տրամագիծը

• Մեկուսացման հաստությունը

• Երկարության ճշգրտում

Մալուխի հարմարեցված հավաքները թույլ են տալիս արտադրողներին հարմարեցնել մետաղալարերի երկարությունը, միակցիչների համակցությունները և տերմինալների տեսակները՝ ըստ հաճախորդի պահանջների:

OEM հավելվածների համար այս ճկունությունը օգնում է բարելավել տեղադրման արդյունավետությունը:

Հուշում. JST միակցիչի մալուխի հարմարեցված հավաքների համար տրամադրեք մանրամասներ, ինչպիսիք են միակցիչի մոդելը, մետաղալարերի երկարությունը, տերմինալի տեսակը և պահանջվող քանակը՝ գնանշման ճշգրտությունը բարելավելու համար:

Որո՞նք են JST միակցիչների տարբեր տեսակները:

JST-ն ապահովում է միակցիչների շարքի լայն տեսականի, որոնք նախատեսված են տարբեր էլեկտրական և մեխանիկական պահանջների համար: Թեև նրանք ունեն նույն ապրանքանիշի անվանումը, JST միակցիչների յուրաքանչյուր սերիա ունի տարբեր բնութագրեր, ներառյալ սկիպիդար չափը, տերմինալի կառուցվածքը, ընթացիկ հզորությունը և կիրառական միջավայրը:

JST միակցիչի ճիշտ տեսակի ընտրությունը կարևոր է, քանի որ ոչ պիտանի միակցիչը կարող է ազդել էլեկտրական աշխատանքի, տեղադրման արդյունավետության և երկարաժամկետ հուսալիության վրա: Ինժեներները սովորաբար հաշվի են առնում արտադրանքի չափը, էներգիայի պահանջները, միացման հաճախականությունը և գործառնական պայմանները, նախքան միակցիչների շարք ընտրելը:

Ստորև բերված են JST միակցիչների մի քանի տեսակներ, որոնք սովորաբար օգտագործվում են:

JST XH, PH, VH և SH Series

JST XH շարքը JST միակցիչների ամենատարածված տեսակներից մեկն է: Այն սովորաբար ունի 2,5 մմ թեքության դիզայն և հաճախ կիրառվում է PCB միացումների, էլեկտրոնային կառավարման համակարգերի և ընդհանուր սպառողական էլեկտրոնիկայի մեջ:

Նրա հավասարակշռված դիզայնը ապահովում է կապի հուսալի կատարում՝ միաժամանակ պահպանելով տեղադրման ողջամիտ տարածքը: Իր պարզ կառուցվածքի և հեշտ հավաքման պատճառով այն սովորաբար ընտրվում է այն ապրանքների համար, որոնք պահանջում են մետաղալարից տախտակ կայուն միացումներ:

JST PH շարքը կենտրոնացած է կոմպակտ ծրագրերի վրա: Ավելի փոքր հարթության դիզայնով այն հարմար է սարքերի համար, որտեղ ներքին տարածքը սահմանափակ է, ինչպիսիք են շարժական էլեկտրոնիկան, մարտկոցով աշխատող արտադրանքները և փոքր կառավարման մոդուլները:

Համեմատած XH սերիայի հետ, PH միակցիչները ապահովում են ավելի փոքր հետք: Այնուամենայնիվ, ինժեներները պետք է ուշադիր ստուգեն ընթացիկ պահանջները, քանի որ կոմպակտ միակցիչները սովորաբար ապահովում են ավելի ցածր էլեկտրական բեռներ:

JST VH շարքը նախատեսված է ավելի մեծ հոսանքի հնարավորություն պահանջող ծրագրերի համար: Նրա ավելի մեծ կառուցվածքը թույլ է տալիս աջակցել ավելի ուժեղ էներգիայի փոխանցմանը, համեմատած փոքր միակցիչների շարքի հետ:

Այն սովորաբար օգտագործվում է.

• Էլեկտրամատակարարման համակարգեր

• Արդյունաբերական սարքավորումներ

• Մարտկոցի հետ կապված ապրանքներ

• Շարժիչի միացման հավելվածներ

SH շարքը նախատեսված է մանրացված էլեկտրոնային արտադրանքների համար: Նրա կոմպակտ չափը այն դարձնում է հարմար կրելի սարքերի, սենսորների և փոքր էլեկտրոնային մոդուլների համար:

Հուշում․ JST XH, PH, VH և SH միակցիչների միջև ընտրություն կատարելիս գնորդները պետք է համեմատեն սկիպիդար չափը, ընթացիկ վարկանիշը, հասանելի տարածքը և հավելվածի պահանջները՝ միայն միակցիչի չափի հիման վրա ընտրելու փոխարեն:

Ինչպե՞ս ընտրել JST միակցիչների տարբեր տեսակների միջև:

JST միակցիչի ճիշտ ընտրությունը պահանջում է հասկանալ իրական աշխատանքային միջավայրը և էլեկտրական պահանջները:

Ցածր էներգիայի էլեկտրոնային սարքերի համար կոմպակտ շարքերը, ինչպիսիք են JST PH-ը կամ SH-ը, կարող են ապահովել ավելի լավ տարածության արդյունավետություն: Դրանք հարմար են այնպիսի ծրագրերի համար, որտեղ չափի կրճատումն առաջնահերթություն է:

Ընդհանուր PCB միացումների համար JST XH միակցիչները հաճախ նախընտրելի են, քանի որ դրանք ապահովում են լավ հավասարակշռություն չափի, հուսալիության և հավաքման հարմարության միջև:

Ավելի մեծ հզորությամբ ծրագրերի համար ինժեներներին կարող է անհրաժեշտ լինել ավելի մեծ միակցիչների շարք, ինչպիսին է JST VH-ը: Այս միակցիչները ապահովում են ավելի ուժեղ հոսանքի հնարավորություն և բարելավված մեխանիկական կայունություն:

JST միակցիչ ընտրելիս հաշվի առեք.

JST Անջրանցիկ և մասնագիտացված միակցիչներ

Որոշ ծրագրեր պահանջում են լրացուցիչ պաշտպանություն խոնավությունից, փոշուց և կոշտ միջավայրից:

Անջրանցիկ JST միակցիչները նախատեսված են այնպիսի իրավիճակների համար, երբ ստանդարտ միակցիչները կարող են բավարար պաշտպանություն չապահովել: Դրանք հաճախ օգտագործվում են բացօթյա սարքավորումներում, ավտոմոբիլային համակարգերում և շրջակա միջավայրի փոփոխվող պայմաններին ենթարկվող սարքերում:

Այս միակցիչները կարող են ներառել.

• Կնքման կառույցներ

• Բարելավված բնակարանային նախագծեր

• Ընդլայնված կողպման մեխանիզմներ

Ավտոմոբիլային և արդյունաբերական ծրագրերի համար միակցիչի հուսալիությունը հատկապես կարևոր է դառնում, քանի որ թրթռումը, ջերմաստիճանի փոփոխությունները և խոնավությունը կարող են ազդել էլեկտրական աշխատանքի վրա:

Համապատասխան անջրանցիկ JST միակցիչն օգնում է բարելավել արտադրանքի երկարակեցությունը և նվազեցնել պահպանման պահանջները:

Հուշում. Անջրանցիկ կատարումը պետք է ընտրվի ըստ իրական պաշտպանության պահանջների: Ամեն ծրագիր չէ, որ պահանջում է անջրանցիկ միակցիչ, սակայն կոշտ միջավայրերը սովորաբար լրացուցիչ պաշտպանության կարիք ունեն:

Որո՞նք են JST միակցիչների առավելությունները:

JST միակցիչները լայնորեն օգտագործվում են, քանի որ դրանք ապահովում են գործնական հավասարակշռություն կոմպակտ դիզայնի, հուսալի էլեկտրական աշխատանքի և կիրառման ճկուն տարբերակների միջև:

Արտադրողների համար միակցիչի ճիշտ լուծումը կարող է բարելավել արտադրանքի հավաքման արդյունավետությունը, նվազեցնել լարերի բարդությունը և աջակցել կայուն աշխատանքին: Ավելի մեծ ավանդական միակցիչների համեմատ, JST միակցիչները հատկապես արժեքավոր են այն ապրանքների համար, որտեղ տեղադրման տարածքը և միացման հուսալիությունը երկուսն էլ կարևոր են:

Կոմպակտ դիզայն և տարածություն խնայող կատարում

JST Connector-ի հիմնական առավելություններից մեկը նրա կոմպակտ կառուցվածքն է:

Ժամանակակից էլեկտրոնային արտադրանքները շարունակում են դառնալ ավելի փոքր և ավելի ինտեգրված: Սարքերը, ինչպիսիք են շարժական էլեկտրոնիկան, սենսորները, մարտկոցի մոդուլները և կառավարման համակարգերը, հաճախ ունեն սահմանափակ ներքին տարածք:

Խոշոր միակցիչները կարող են մեծացնել արտադրանքի չափը և ավելի դժվարացնել լարերի դասավորությունը: JST միակցիչները լուծում են այս խնդիրը ավելի փոքր պատյանների և օպտիմիզացված տերմինալների դիզայնի միջոցով:

Նրանց կոմպակտ առանձնահատկությունները տալիս են մի քանի առավելություններ.

• Նվազեցված տեղադրման տարածք

• Ճկուն PCB դասավորություն

• Ներքին էլեկտրագծերի ավելի հեշտ կազմակերպում

• Ավելի ցածր ընդհանուր արտադրանքի չափը

Օրինակ, փոքր էլեկտրոնային սարքերը հաճախ պահանջում են միացման մի քանի կետեր սահմանափակ տարածքում: Կոմպակտ JST միակցիչը դիզայներներին թույլ է տալիս կազմակերպել այդ կապերը՝ չազդելով արտադրանքի կառուցվածքի վրա:

Այնուամենայնիվ, կոմպակտ չափը չի նշանակում, որ յուրաքանչյուր JST միակցիչ հարմար է բոլոր ծրագրերի համար: Ինժեներները դեռ պետք է հաշվի առնեն էլեկտրական բեռը, աշխատանքային միջավայրը և մեխանիկական պահանջները:

Հուսալի էլեկտրական միացում և երկարաժամկետ կայունություն

Ցանկացած էլեկտրոնային համակարգի համար անհրաժեշտ է հուսալի կապ:

JST միակցիչը օգտագործում է ճշգրիտ նախագծված տերմինալներ և պատյաններ՝ կայուն էլեկտրական շփումը պահպանելու համար: Տերմինալի կառուցվածքը օգնում է նվազեցնել միացման խնդիրները, որոնք առաջանում են շարժման, թրթռումների կամ միացման կրկնվող ցիկլերի պատճառով:

Կապի հուսալիության վրա ազդող կարևոր գործոնները ներառում են.

• Տերմինալի կոնտակտի որակը

• Ծալման ճշգրտություն

• Բնակարանային դիզայն

• Նյութի ընտրություն

Անորակ կապերը կարող են առաջացնել.

• Ազդանշանի ընդհատում

• Էլեկտրական դիմադրության բարձրացում

• Ընդհատվող գործողություն

• Սարքավորման ձախողում

Պրոֆեսիոնալ JST միակցիչների հավաքները սովորաբար ներառում են որակի վերահսկման ընթացակարգեր, ինչպիսիք են տերմինալի ստուգումը և էլեկտրական փորձարկումը:

OEM արտադրողների համար հուսալի միակցիչները օգնում են բարելավել արտադրանքի հետևողականությունը և նվազեցնել վաճառքից հետո առաջացած խնդիրները:

Հուշում. Զանգվածային արտադրության նախագծերի համար գնորդները պետք է գնահատեն միակցիչի որակը նմուշի փորձարկման միջոցով՝ նախքան մեծ պատվերներ դնելը:

Ճկուն ընտրանքներ տարբեր հավելվածների համար

JST միակցիչների մեկ այլ առավելություն մատչելի մոդելների լայն տեսականի է:

JST միակցիչների տարբեր շարքերը տարբեր լուծումներ են տալիս հետևյալի համար.

• Տարբեր սկիպիդար չափեր

• Տարբեր փին թվեր

• Բազմաթիվ ընթացիկ պահանջներ

• Տեղադրման տարբեր միջավայրեր

Այս ճկունությունը թույլ է տալիս ինժեներներին ընտրել միակցիչներ՝ հիմնվելով կիրառական իրական կարիքների վրա:

Օրինակ՝

• Փոքր էլեկտրոնային արտադրանքները կարող են օգտագործել կոմպակտ JST PH կամ SH շարքեր:

• Ընդհանուր PCB հավելվածները կարող են օգտագործել JST XH շարքը:

• Ավելի բարձր էներգիայի ծրագրերը կարող են պահանջել ավելի մեծ JST VH շարք:

Բացի ստանդարտ արտադրանքներից, շատ մատակարարներ տրամադրում են նաև JST մետաղալարերի միակցիչի հարմարեցված լուծումներ: Այս լուծումները թույլ են տալիս հաճախորդներին հարմարեցնել.

• Լարի երկարությունը

• Տերմինալի տեսակը

• Միակցիչների համադրություն

• Մալուխի հավաքման կառուցվածքը

Անհատականացումը հատկապես օգտակար է OEM նախագծերի համար, որտեղ ստանդարտ արտադրանքները չեն կարող լիովին համապատասխանել արտադրանքի դիզայնին:

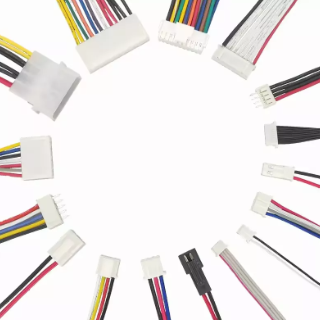

Ինչպե՞ս են արտադրվում JST միակցիչ մալուխների հավաքները:

JST միակցիչը հաճախ օգտագործվում է որպես ամբողջական մալուխի հավաքման մաս, այլ ոչ թե որպես անկախ բաղադրիչ:

JST միակցիչի մալուխի ժողովը միավորում է լարերը, տերմինալները և միակցիչի պատյանները էլեկտրական միացման պատրաստի լուծման մեջ:

Արտադրական գործընթացն ուղղակիորեն ազդում է արտադրանքի հուսալիության, էլեկտրական արտադրողականության և արտադրության հետևողականության վրա:

Լարերի պատրաստում և տերմինալի ծալքավորում

JST միակցիչի հավաքման առաջին փուլը մետաղալարերի պատրաստումն է:

Արտադրողները սովորաբար կատարում են մի քանի քայլ.

• Լարերի կտրում

• Լարերի հեռացում

• Տերմինալի ընտրություն

• Տերմինալի ծալքավորում

Լարի երկարությունը պետք է համապատասխանի հաճախորդի նախագծման պահանջներին: Լարերի սխալ չափերը կարող են վերջնական հավաքման ընթացքում տեղադրման խնդիրներ առաջացնել:

Տերմինալի ծալքավորումը ամենակարևոր քայլերից մեկն է:

Պատշաճ սեղմումը ստեղծում է կայուն կապ հաղորդիչի և տերմինալի միջև: Եթե ​​սեղմող ուժը սխալ է, դա կարող է հանգեցնել.

• Չամրացված տերմինալներ

• Ավելի բարձր դիմադրություն

• Վատ էլեկտրական շփում

Պրոֆեսիոնալ արտադրողները օգտագործում են վերահսկվող ծալքավոր սարքավորումներ և ստուգման մեթոդներ՝ հետևողականությունը պահպանելու համար:

Միակցիչ Բնակարանային ժողով

Տերմինալների ծալքից հետո տերմինալները տեղադրվում են միակցիչի պատյանում:

Այս գործընթացը պահանջում է ճշգրիտ դիրքավորում, քանի որ յուրաքանչյուր փին պետք է համապատասխանի միացման ճիշտ դիրքին:

Բնակարանային հավաքումը ներառում է.

• Տերմինալի տեղադրում

• Ամրացման դիրքի ստուգում

• Կողպեքի ստուգում

• Արտաքին տեսքի ստուգում

Բնակարանը պաշտպանում է ներքին տերմինալները և ապահովում է ճիշտ կապը զուգակցող մասերի միջև:

Որոշ JST միակցիչներ ներառում են կողպման կառույցներ, որոնք կանխում են շահագործման ընթացքում պատահական անջատումը:

Թրթռում կամ շարժում պարունակող ծրագրերի համար անվտանգ կողպման կատարումը հատկապես կարևոր է:

Էլեկտրական փորձարկում և որակի ստուգում

Փորձարկումը կարևոր քայլ է առաքումից առաջ:

JST միակցիչի ժողովը կարող է պահանջել մի քանի ստուգումներ, այդ թվում՝

• Շարունակականության փորձարկում

• Կարճ միացման փորձարկում

• Փին ստուգում

• Արտաքին տեսքի ստուգում

• Չափային ստուգում

Էլեկտրական փորձարկումը հաստատում է, որ հոսանքը և ազդանշանները կարող են ճիշտ անցնել հավաքի միջով:

Որակի ստուգումը նաև օգնում է բացահայտել խնդիրները, մինչև ապրանքները հասնեն հաճախորդներին:

Արդյունաբերական և ավտոմոբիլային ծրագրերի համար հուսալի փորձարկման ընթացակարգերը հատկապես կարևոր են, քանի որ միակցիչի խափանումները կարող են ազդել համակարգի ընդհանուր աշխատանքի վրա:

Հուշում. JST միակցիչի որակավորված մատակարարը պետք է ապահովի որակի ստուգման հստակ ընթացակարգեր և փորձարկման աջակցություն հարմարեցված մալուխային հավաքների համար:

Ինչպե՞ս ընտրել ճիշտ JST միակցիչը:

Ճիշտ JST միակցիչի ընտրությունը պահանջում է ավելին, քան միակցիչի չափը ստուգելը: Ինժեներները պետք է գնահատեն էլեկտրական կատարումը, տեղադրման պայմանները և մատակարարի հնարավորությունները:

Համապատասխանեցրեք միակցիչի բնութագրերը հավելվածի պահանջներին

Առաջին քայլը ծրագրի պահանջների ըմբռնումն է:

Կարևոր բնութագրերը ներառում են.

• Միակցիչների շարք

• Խաղի չափը

• Քորոցների քանակը

• Ընթացիկ վարկանիշ

• Լարման պահանջներ

• Լարերի բնութագրերը

JST միակցիչների տարբեր տեսակներ նախատեսված են տարբեր ծրագրերի համար:

Ցածր էներգիայի սենսորի համար հարմար միակցիչը կարող է հարմար չլինել էլեկտրամատակարարման համակարգի համար:

Հետեւաբար, գնորդները պետք է հաստատեն տեխնիկական պարամետրերը նախքան գնումը:

Հաշվի առեք աշխատանքային միջավայրի և պաշտպանության պահանջները

Գործառնական միջավայրը ազդում է միակցիչի ընտրության վրա:

Բնապահպանական կարևոր գործոնները ներառում են.

• Ջերմաստիճանի փոփոխություններ

• Խոնավության ազդեցություն

• Վիբրացիա

• Փոշի

• Մեխանիկական սթրես

Ներքին էլեկտրոնային արտադրանքների համար ստանդարտ JST միակցիչները կարող են բավարար լինել:

Ավտոմոբիլային կամ արդյունաբերական կիրառությունների համար կարող է պահանջվել լրացուցիչ պաշտպանություն:

Խիստ միջավայրում գնորդները պետք է հաշվի առնեն.

• Անջրանցիկ կառույցներ

• Ավելի ամուր տներ

• Անվտանգ կողպման համակարգեր

Պաշտպանության ճիշտ մակարդակի ընտրությունն օգնում է բարելավել միակցիչի ծառայության ժամկետը:

Ընտրեք JST միակցիչների հուսալի մատակարար

JST միակցիչի հուսալի մատակարարը ապահովում է ավելին, քան ստանդարտ բաղադրիչները:

Մատակարարների կարևոր հնարավորությունները ներառում են.

• Ապրանքի որակի վերահսկում

• Պատվերով մալուխների հավաքման ծառայություն

• Տեխնիկական աջակցություն

• Արտադրական հզորություն

• OEM փորձ

Հարմարեցված նախագծերի համար մատակարարները պետք է կարողանան աջակցել տարբեր պահանջների, ինչպիսիք են.

• Պատվերով մետաղալարերի երկարություններ

• Հատուկ տերմինալի կոնֆիգուրացիաներ

• Միակցիչների համակցություններ

• Նախատիպի արտադրություն

Փորձառու մատակարարի հետ աշխատելն օգնում է նվազեցնել զարգացման ռիսկերը և բարելավել արտադրության արդյունավետությունը:

Հուշում. Նախքան JST միակցիչի մատակարար ընտրելը, պահանջեք արտադրանքի նմուշներ և ստուգեք էլեկտրական աշխատանքը, հավաքման որակը և առաքման հնարավորությունը:

Եզրակացություն

JST Connector-ն ապահովում է կոմպակտ և հուսալի էլեկտրական միացումներ էլեկտրոնիկայի, ավտոմոբիլային համակարգերի և արդյունաբերական սարքավորումների համար:

Suyi Electronics-ն առաջարկում է JST միակցիչի մալուխների հավաքման հարմարեցված լուծումներ՝ ճկուն դիզայնով, կայուն որակով և OEM աջակցությամբ: Նրա արտադրանքն օգնում է հաճախորդներին ձեռք բերել արդյունավետ և հուսալի էլեկտրահաղորդման համակարգեր:

ՀՏՀ

Հարց: Ի՞նչ է JST միակցիչը:

A JST միակցիչը կոմպակտ էլեկտրական միակցիչ է, որն օգտագործվում է էլեկտրոնային սարքերում մետաղալարից տախտակ և մետաղալարից մետաղալար միացումների համար:

Հարց: Ինչպե՞ս է աշխատում JST միակցիչը:

A. JST միակցիչն օգտագործում է տերմինալներ և պատյաններ՝ միացված էլեկտրոնային բաղադրիչների միջև էներգիա կամ ազդանշաններ փոխանցելու համար:

Q: Որո՞նք են JST միակցիչների ընդհանուր տեսակները:

A. JST միակցիչների ընդհանուր տեսակները ներառում են XH, PH, VH, SH և GH սերիաները տարբեր չափերի, բարձրությունների և էլեկտրական պահանջների համար:

Հարց: Որտե՞ղ է օգտագործվում JST միակցիչը:

A JST միակցիչը լայնորեն օգտագործվում է էլեկտրոնիկայի, մարտկոցների համակարգերի, ավտոմոբիլային սարքերի և արդյունաբերական սարքավորումների մեջ:

Հարց. Ինչպե՞ս ընտրել JST Connector մատակարար:

A: Ընտրեք մատակարար, որն ունի որակի վերահսկում, հարմարեցման հնարավորություն, մալուխի հավաքման փորձ և OEM աջակցություն:
