Mis on JST-pistik?

Sissejuhatus

Kaasaegne elektroonika vajab väiksemaid ja töökindlamaid ühendusi.

A JST Connector pakub stabiilseid elektriühendusi seadmete, akude ja juhtimissüsteemide jaoks.

Selles artiklis uurime, mis on JST-pistik, kuidas see töötab, selle tüübid, rakendused ja kuidas valida õige lahendus.

Mis on JST-pistik?

JST-pistiku määratlus

JST -pistik on väike elektripistik, mille on välja töötanud Jaapani jootevaba terminal. See on ette nähtud juhtmete ühendamiseks elektrooniliste komponentidega turvaliste klemmikontaktide kaudu.

Erinevalt suurtest tööstuslikest pistikutest keskenduvad JST-pistikud kompaktsele disainile ja usaldusväärsele elektrilisele jõudlusele. Neid kasutatakse tavaliselt seal, kus ruumi on vähe, kuid vaja on stabiilseid ühendusi.

Tüüpiline JST-pistik koosneb:

• Plastikust korpus

• Metallist klemmid

• Pins

• Juhtmete ühendused

• Lukustuskonstruktsioonid

Korpus hoiab klemmid joondatud, metallkontaktid tagavad elektriülekande ühendatud komponentide vahel.

JST-pistikud on saadaval paljudes seeriates. Igal seerial on erinevad spetsifikatsioonid, sealhulgas sammu suurus, vooluvõimsus, pistiku kuju ja rakendusnõuded.

Näiteks JST XH-pistikuid kasutatakse sageli PCB-ühenduste jaoks, samas kui JST PH-pistikuid leidub tavaliselt kompaktsetes elektroonikaseadmetes.

Näpunäide: JST on konnektori kaubamärgi nimi, mitte ühe konnektori mudel. Erinevad JST seeriad on mõeldud erinevatele elektrinõuetele.

Kuidas JST-pistik töötab?

JST-pistik töötab, luues stabiilse elektritee juhtmete ja elektrooniliste komponentide vahel.

Põhiline tööprotsess sisaldab:

1. Traadi ettevalmistamine

2. Klemmi pressimine

3. Terminali sisestamine korpusesse

4. Konnektori paaritumine

5. Elektrisignaal või jõuülekanne

Klemm on elektrilise kontakti võtmeosa. See ühendab juhtmejuhtme teise klemmiga sobiva pistiku sees.

Plastikust korpus pakub mehaanilist tuge. See hoiab tihvtid õiges asendis ja hoiab ära vale ühenduse.

Paljud JST-pistikud sisaldavad lukustuskonstruktsioone. Need lukud vähendavad vibratsioonist või liikumisest põhjustatud juhuslikku eraldumist.

Elektroonikaseadmete puhul on usaldusväärne ühendus oluline, sest ebastabiilsed kontaktid võivad põhjustada:

• Signaali katkestus

• Võimsuse kadu

• Seadme rike

• Hooldusprobleemid

Õigesti valitud JST-pistik parandab süsteemi stabiilsust ja vähendab ühendusriske.

Miks JST-pistikuid laialdaselt kasutatakse?

JST-pistikute populaarsus tuleneb nende suuruse, töökindluse ja paindlikkuse vahelisest tasakaalust.

Paljud elektroonikatooted muutuvad jätkuvalt väiksemaks. Traditsioonilised pistikud võivad hõivata liiga palju ruumi, samas kui JST-pistikud pakuvad kompaktseid alternatiive.

Ühised eelised hõlmavad järgmist:

• Väike suurus

• Kerge konstruktsioon

• Lihtne paigaldus

• Usaldusväärne kontaktide jõudlus

• Mitu tootesarja

Need sobivad sagedast kokkupanekut ja hooldust nõudvate rakenduste jaoks.

Tootjate jaoks lihtsustavad JST-pistikud ka juhtmestiku ühendamise protsesse. Eelmonteeritud ühenduskaablid võivad lühendada tootmisaega ja parandada järjepidevust.

Näpunäide: JST-pistiku valimisel peaksid ostjad enne tellimist kontrollima pistikute seeriat, sammu suurust, praegust reitingut ja rakenduskeskkonda.

JST-pistik vs tavaline elektripistik

Kuigi JST-pistikud on teatud tüüpi elektripistikud, on neil võrreldes tavaliste pistikutega spetsiifilised disainieelised.

JST-pistikud valitakse sageli rakenduste jaoks, kus ruumitõhusus on oluline.

Tavalised pistikud võivad pakkuda suuremat võimsust, samas kui JST-pistikud keskenduvad rohkem kompaktsetele elektriühendustele.

Õige valik sõltub elektrinõuetest, paigaldusruumist ja töötingimustest.

Mis on JST-pistiku peamised komponendid?

JST-pistikusüsteem sisaldab mitmeid olulisi osi. Iga komponent mõjutab ühenduse töökindlust ja toote jõudlust.

Ühenduskorpus

Korpus on pistiku väline plastkonstruktsioon.

Selle peamised funktsioonid hõlmavad järgmist:

• Klemmide paigal hoidmine

• Sisemiste kontaktide kaitsmine

• Juhtkonnektori joondamine

• Vale sisestamise vältimine

Enamikus JST-pistikukorpustes kasutatakse heade isolatsiooniomadustega tehnilist plasti.

Korpuse disain võib sisaldada:

• Lukustavad sakid

• Võtmestruktuurid

• Polarisatsiooni omadused

Need funktsioonid aitavad kasutajatel ühendada õiged osad ja vähendada kokkupanekuvigu.

Erinevad rakendused nõuavad erinevat korpuse kujundust. Näiteks autotööstuse keskkonnad võivad vajada tugevamat mehaanilist kaitset, samas kui olmeelektroonika võib eelistada kompaktset suurust.

JST pistiku tihvtid ja klemmid

Klemmid on elektriühenduse põhikomponendid.

Nad edastavad voolu ja signaale juhtmete ja elektroonikaseadmete vahel.

Olulised terminali tegurid on järgmised:

• Kontaktmaterjal

• Terminali kuju

• Krambi kvaliteet

• Praegune võimsus

Usaldusväärne klemmiühendus nõuab täpset pressimist.

Halb pressimine võib tekitada:

• Suurem elektritakistus

• Katkendlikud signaalid

• Ühenduse tõrge

Professionaalsed JST-pistikute tarnijad kontrollivad terminali kvaliteeti tavaliselt kontrolli- ja testimisprotseduuride kaudu.

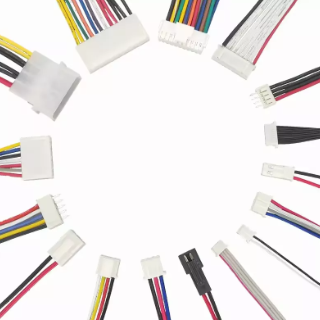

Juhtmete ja kaablite kokkupanek

JST-juhtme pistik sisaldab tavaliselt klemmidega ühendatud juhtmeid, mis on kokku pandud terviklikuks kaablilahenduseks.

Traadi valik sõltub:

• Praegused nõuded

• Pinge tase

• Paindlikkuse vajadus

• Temperatuuri tingimused

Olulised traadi funktsioonid on järgmised:

• Juhtmaterjal

• Traadi läbimõõt

• Isolatsiooni paksus

• Pikkuse spetsifikatsioon

Kohandatud kaablikomplektid võimaldavad tootjatel kohandada juhtme pikkust, pistikute kombinatsioone ja klemmitüüpe vastavalt kliendi nõudmistele.

OEM-rakenduste puhul aitab see paindlikkus parandada paigaldamise tõhusust.

Näpunäide: Kohandatud JST-pistikukaablikomplektide jaoks esitage pakkumise täpsuse parandamiseks üksikasjad, nagu pistiku mudel, juhtme pikkus, klemmi tüüp ja nõutav kogus.

Millised on JST-pistikute erinevad tüübid?

JST pakub laia valikut pistikute seeriaid, mis on loodud erinevate elektriliste ja mehaaniliste nõuete jaoks. Kuigi neil on sama kaubamärgi nimi, on igal JST-pistikute seerial erinevad omadused, sealhulgas sammu suurus, terminali struktuur, vooluvõimsus ja rakenduskeskkond.

Õige JST-pistikutüübi valimine on oluline, kuna sobimatu pistik võib mõjutada elektrilist jõudlust, paigalduse tõhusust ja pikaajalist töökindlust. Tavaliselt võtavad insenerid enne pistikute seeria valimist arvesse toote suurust, võimsusnõudeid, ühendussagedust ja töötingimusi.

Järgmised on mõned sagedamini kasutatavad JST-pistikutüübid.

JST XH, PH, VH ja SH seeria

JST XH-seeria on üks enim kasutatavaid JST-pistikutüüpe. Sellel on tavaliselt 2,5 mm samm ja seda kasutatakse sageli PCB-ühendustes, elektroonilistes juhtimissüsteemides ja üldises tarbeelektroonikas.

Selle tasakaalustatud disain tagab usaldusväärse ühenduse jõudluse, säilitades samas mõistliku paigaldusruumi. Lihtsa konstruktsiooni ja hõlpsa kokkupanemise tõttu valitakse see tavaliselt toodete jaoks, mis nõuavad stabiilseid juhtme ja plaadi ühendusi.

JST PH seeria keskendub kompaktsetele rakendustele. Väiksema sammuga disainiga sobib see seadmetele, kus siseruum on piiratud, näiteks kaasaskantav elektroonika, akutoitel tooted ja väikesed juhtmoodulid.

Võrreldes XH-seeriaga on PH-pistikud väiksema ruumijäljega. Kuid insenerid peaksid voolunõudeid hoolikalt kontrollima, sest kompaktsed pistikud toetavad tavaliselt väiksemat elektrikoormust.

JST VH-seeria on mõeldud rakendustele, mis nõuavad suuremat vooluvõimsust. Selle suurem struktuur võimaldab sellel toetada tugevamat jõuülekannet võrreldes väiksemate pistikute seeriatega.

Seda kasutatakse tavaliselt:

• Toitesüsteemid

• Tööstuslikud seadmed

• Akudega seotud tooted

• Mootoriühenduse rakendused

SH-seeria on mõeldud miniatuursete elektroonikatoodete jaoks. Selle kompaktne suurus muudab selle sobivaks kantavate seadmete, andurite ja väikeste elektrooniliste moodulite jaoks.

Näpunäide: JST XH-, PH-, VH- ja SH-pistikute vahel valides peaksid ostjad võrdlema sammu suurust, praegust reitingut, saadaolevat ruumi ja rakendusnõudeid, selle asemel et valida ainult pistiku suuruse järgi.

Kuidas valida erinevate JST-pistikutüüpide vahel?

Õige JST-pistiku valimine eeldab tegeliku töökeskkonna ja elektrinõuete mõistmist.

Väikese võimsusega elektroonikaseadmete puhul võivad kompaktsed seeriad, nagu JST PH või SH, pakkuda paremat ruumitõhusust. Need sobivad rakendusteks, kus suuruse vähendamine on prioriteet.

Üldiste PCB-ühenduste jaoks eelistatakse sageli JST XH-pistikuid, kuna need tagavad hea tasakaalu suuruse, töökindluse ja monteerimismugavuse vahel.

Suurema võimsusega rakenduste jaoks võivad insenerid vajada suuremaid pistikute seeriaid, näiteks JST VH. Need pistikud tagavad tugevama voolutugevuse ja parema mehaanilise stabiilsuse.

JST-pistiku valimisel arvestage:

JST veekindlad ja spetsiaalsed pistikud

Mõned rakendused nõuavad täiendavat kaitset niiskuse, tolmu ja karmi keskkonna eest.

Veekindlad JST-pistikud on mõeldud olukordadeks, kus standardpistikud ei pruugi pakkuda piisavalt kaitset. Neid kasutatakse sageli välisseadmetes, autosüsteemides ja seadmetes, mis puutuvad kokku muutuvate keskkonnatingimustega.

Need pistikud võivad sisaldada:

• Tihenduskonstruktsioonid

• Täiustatud korpuse kujundus

• Täiustatud lukustusmehhanismid

Autotööstuses ja tööstuslikes rakendustes muutub pistikute töökindlus eriti oluliseks, kuna vibratsioon, temperatuurimuutused ja niiskus võivad mõjutada elektrilist jõudlust.

Sobiv veekindel JST pistik aitab parandada toote vastupidavust ja vähendab hooldusvajadusi.

Näpunäide: veekindel jõudlus tuleks valida vastavalt tegelikele kaitsenõuetele. Mitte iga rakendus ei vaja veekindlat pistikut, kuid karmid keskkonnad vajavad tavaliselt täiendavat kaitset.

Millised on JST-pistikute eelised?

JST-pistikuid kasutatakse laialdaselt, kuna need pakuvad praktilist tasakaalu kompaktse disaini, usaldusväärse elektrilise jõudluse ja paindlike rakendusvõimaluste vahel.

Tootjate jaoks võib õige pistikulahendus parandada toote kokkupaneku efektiivsust, vähendada juhtmestiku keerukust ja toetada stabiilset tööd. Võrreldes suuremate traditsiooniliste pistikutega on JST-pistikud eriti väärtuslikud toodete puhul, mille puhul on oluline nii paigaldusruum kui ka ühenduse usaldusväärsus.

Kompaktne disain ja ruumisäästlik jõudlus

JST-pistiku üks peamisi eeliseid on selle kompaktne struktuur.

Kaasaegsed elektroonikatooted muutuvad jätkuvalt väiksemaks ja integreeritumaks. Sellistel seadmetel nagu kaasaskantav elektroonika, andurid, akumoodulid ja juhtimissüsteemid on sageli piiratud siseruumiga.

Suured pistikud võivad suurendada toote suurust ja muuta juhtmestiku paigutuse keerulisemaks. JST-pistikud lahendavad selle väljakutse väiksemate korpuste ja optimeeritud klemmide disainiga.

Nende kompaktsed omadused pakuvad mitmeid eeliseid:

• Vähendatud paigaldusruum

• Paindlik PCB paigutus

• Lihtsam sisemine juhtmestiku paigutus

• Madalam toote üldine suurus

Näiteks vajavad väikesed elektroonikaseadmed sageli mitut ühenduspunkti piiratud alal. Kompaktne JST-pistik võimaldab disaineritel neid ühendusi korraldada toote struktuuri mõjutamata.

Kuid kompaktne suurus ei tähenda, et iga JST-pistik sobib kõigi rakenduste jaoks. Insenerid peavad siiski arvestama elektrikoormuse, töökeskkonna ja mehaaniliste nõuetega.

Usaldusväärne elektriühendus ja pikaajaline stabiilsus

Usaldusväärne ühendus on iga elektroonilise süsteemi jaoks hädavajalik.

JST Connector kasutab stabiilse elektrikontakti säilitamiseks täpselt kavandatud klemme ja korpuseid. Klemmide struktuur aitab vähendada ühendusprobleeme, mis on põhjustatud liikumisest, vibratsioonist või korduvatest ühendustsüklitest.

Ühenduse töökindlust mõjutavad olulised tegurid on järgmised:

• Terminali kontaktide kvaliteet

• Pressimise täpsus

• Korpuse projekteerimine

• Materjali valik

Ebakvaliteetsed ühendused võivad põhjustada:

• Signaali katkestus

• Suurenenud elektritakistus

• Katkendlik operatsioon

• Seadme rike

Professionaalsed JST-pistikukomplektid sisaldavad tavaliselt kvaliteedikontrolli protseduure, nagu terminali kontroll ja elektriline testimine.

OEM-tootjate jaoks aitavad usaldusväärsed pistikud parandada toote järjepidevust ja vähendada müügijärgseid probleeme.

Näpunäide: Masstootmisprojektide puhul peaksid ostjad enne suurte tellimuste esitamist hindama pistiku kvaliteeti näidistestimise teel.

Paindlikud valikud erinevate rakenduste jaoks

JST-pistikute teine ​​eelis on saadaolevate mudelite lai valik.

Erinevad JST-pistikute seeriad pakuvad erinevaid lahendusi:

• Erinevad kõrgused

• Erinevad PIN-koodid

• Mitmed praegused nõuded

• Erinevad paigalduskeskkonnad

See paindlikkus võimaldab inseneridel valida konnektorid tegelike rakendusvajaduste põhjal.

Näiteks:

• Väikesed elektroonikatooted võivad kasutada kompaktset JST PH või SH seeriat.

• Üldised PCB-rakendused võivad kasutada JST XH-seeriat.

• Suurema võimsusega rakendused võivad vajada suuremat JST VH-seeriat.

Lisaks standardtoodetele pakuvad paljud tarnijad ka kohandatud JST juhtmeühenduste lahendusi. Need lahendused võimaldavad klientidel kohandada:

• Traadi pikkus

• Terminali tüüp

• Ühenduse kombinatsioon

• Kaabli montaaži struktuur

Kohandamine on eriti kasulik OEM-projektide puhul, kus standardtooted ei suuda täielikult toote disainiga ühtida.

Kuidas JST-pistikukaablite komplekte toodetakse?

JST-pistikut kasutatakse sageli pigem tervikliku kaablikoostu osana kui iseseisva komponendina.

JST-pistikukaablikomplekt ühendab juhtmed, klemmid ja pistikupesad valmis elektriühenduse lahenduseks.

Tootmisprotsess mõjutab otseselt toote töökindlust, elektrilist jõudlust ja tootmise järjepidevust.

Traadi ettevalmistamine ja klemmide pressimine

JST-pistiku kokkupaneku esimene etapp on juhtme ettevalmistamine.

Tootjad viivad tavaliselt läbi mitu sammu:

• Traadi lõikamine

• Traadi eemaldamine

• Terminali valik

• Klemmi pressimine

Traadi pikkus peab vastama kliendi disaininõuetele. Valed traadi mõõtmed võivad lõplikul kokkupanekul põhjustada paigaldusprobleeme.

Terminali pressimine on üks olulisemaid samme.

Korralik pressimine loob stabiilse ühenduse juhi ja klemmi vahel. Kui pressimisjõud on vale, võib see põhjustada:

• Lahtised klemmid

• Suurem vastupanu

• Kehv elektrikontakt

Professionaalsed tootjad kasutavad järjepidevuse säilitamiseks kontrollitud pressimisseadmeid ja kontrollimeetodeid.

Ühenduskorpuse komplekt

Pärast klemmide kokkupressimist sisestatakse klemmid pistiku korpusesse.

See protsess nõuab täpset positsioneerimist, kuna iga tihvt peab vastama õigele vooluahela asukohale.

Korpuse kokkupanek hõlmab:

• Terminali sisestamine

• Pin asukoha kontrollimine

• Lukusta kinnitus

• Välimuse kontroll

Korpus kaitseb sisemisi klemme ja tagab õige ühenduse omavahel ühendatud osade vahel.

Mõned JST-pistikud sisaldavad lukustuskonstruktsioone, mis takistavad juhuslikku lahtiühendamist töö ajal.

Vibratsiooni või liikumist puudutavate rakenduste puhul on turvaline lukustusvõime eriti oluline.

Elektrikatsetused ja kvaliteedikontroll

Testimine on kriitiline samm enne saatmist.

JST-pistikukoost võib nõuda mitut kontrolli, sealhulgas:

• Järjepidevuse testimine

• Lühise testimine

• Pin kontrollimine

• Välimuse kontroll

• Mõõtmete ülevaatus

Elektriline testimine kinnitab, et vool ja signaalid läbivad sõlme õigesti.

Kvaliteedikontroll aitab ka probleeme tuvastada enne, kui tooted klientideni jõuavad.

Tööstuslike ja autotööstuse rakenduste puhul on usaldusväärsed testimisprotseduurid eriti olulised, kuna konnektori tõrked võivad mõjutada süsteemi üldist jõudlust.

Näpunäide: Kvalifitseeritud JST-pistiku tarnija peaks pakkuma kohandatud kaablikoostude jaoks selgeid kvaliteedikontrolliprotseduure ja testimist.

Kuidas valida õiget JST-pistikut?

Õige JST-pistiku valimine nõuab enamat kui konnektori suuruse kontrollimist. Insenerid peaksid hindama elektrilist jõudlust, paigaldustingimusi ja tarnija suutlikkust.

Ühendage konnektori spetsifikatsioonid rakenduse nõuetega

Esimene samm on projekti nõuete mõistmine.

Olulised spetsifikatsioonid hõlmavad järgmist:

• Pistikute seeria

• Sammu suurus

• Tihvtide arv

• Praegune hinnang

• Nõuded pingele

• Traadi spetsifikatsioonid

Erinevad JST-pistikutüübid on mõeldud erinevate rakenduste jaoks.

Väikese võimsusega anduri jaoks sobiv pistik ei pruugi olla sobiv toitesüsteemi jaoks.

Seetõttu peaksid ostjad enne ostmist tehnilisi parameetreid kinnitama.

Kaaluge töökeskkonna- ja kaitsenõudeid

Töökeskkond mõjutab konnektori valikut.

Oluliste keskkonnategurite hulka kuuluvad:

• Temperatuuri muutused

• Niiskuse kokkupuude

• Vibratsioon

• Tolm

• Mehaaniline pinge

Siseruumide elektroonikatoodete jaoks võib piisata standardsetest JST-pistikutest.

Auto- või tööstusrakenduste puhul võib olla vajalik lisakaitse.

Karmides keskkondades peaksid ostjad kaaluma:

• Veekindlad konstruktsioonid

• Tugevamad korpused

• Turvalised lukustussüsteemid

Õige kaitsetaseme valimine aitab pikendada pistiku kasutusiga.

Valige usaldusväärne JST-pistiku tarnija

Usaldusväärne JST-pistiku tarnija pakub rohkem kui standardseid komponente.

Olulised tarnija võimalused hõlmavad järgmist:

• Toote kvaliteedi kontroll

• Kohandatud kaabli montaažiteenus

• Tehniline tugi

• Tootmisvõimsus

• OEM kogemus

Kohandatud projektide puhul peaksid tarnijad suutma toetada erinevaid nõudeid, näiteks:

• Kohandatud traadi pikkused

• Spetsiaalsed terminali konfiguratsioonid

• Ühenduste kombinatsioonid

• Prototüübi tootmine

Koostöö kogenud tarnijaga aitab vähendada arendusriske ja tõsta tootmise efektiivsust.

Näpunäide: Enne JST-pistiku tarnija valimist küsige tootenäidiseid ja kontrollige elektrilist jõudlust, montaaži kvaliteeti ja tarnevõimet.

Järeldus

JST Connector pakub kompaktseid ja usaldusväärseid elektriühendusi elektroonika, autosüsteemide ja tööstusseadmete jaoks.

Suyi Electronics pakub kohandatud JST-pistikukaablite kokkupanemise lahendusi paindliku kujunduse, stabiilse kvaliteedi ja originaalseadmete tootjate toega. Selle tooted aitavad klientidel saavutada tõhusaid ja usaldusväärseid juhtmesüsteeme.

KKK

K: Mis on JST-pistik?

V: JST-pistik on kompaktne elektripistik, mida kasutatakse elektrooniliste seadmete usaldusväärsete juhtme- ja juhtmeühenduste jaoks.

K: Kuidas JST-pistik töötab?

V: JST-pistik kasutab ühendatud elektrooniliste komponentide vahel toite või signaalide edastamiseks klemme ja korpuseid.

K: Millised on levinumad JST-pistikutüübid?

V: Levinud JST-pistikutüübid hõlmavad XH-, PH-, VH-, SH- ja GH-seeriaid erinevate suuruste, sammude ja elektrinõuete jaoks.

K: Kus JST-pistikut kasutatakse?

V: JST-pistikut kasutatakse laialdaselt elektroonikas, akusüsteemides, autoseadmetes ja tööstusseadmetes.

K: Kuidas valida JST Connectori tarnijat?

V: Valige tarnija, kellel on kvaliteedikontroll, kohandamisvõimalus, kaablite kokkupanemise kogemus ja originaalseadmete tootja tugi.
