Jak si vyrobit vlastní kabelový svazek?

Zavedení

Standardní kabelové svazky nemohou splnit všechny elektrické nebo mechanické požadavky. Různé projekty mohou vyžadovat specifické délky vodičů, typy konektorů, uspořádání obvodů, úrovně ochrany nebo instalační rozměry.

A vlastní kabelový svazek řeší tyto problémy prostřednictvím návrhu a výroby specifické pro aplikaci. Tato příručka vysvětluje, jak naplánovat, postavit, chránit a otestovat vlastní kabelový svazek, od prvního schématu zapojení až po hotovou sestavu.

Co byste si měli připravit před výrobou vlastního kabelového svazku?

Spolehlivý postroj začíná jasnými specifikacemi. Řezání drátů před potvrzením elektrických a mechanických požadavků může později způsobit nákladné problémy.

Před zahájením vlastního návrhu kabelového svazku identifikujte provozní napětí, proud pro každý obvod, požadavky na signál, množství obvodu a uspořádání uzemnění. Tyto faktory ovlivňují velikost vodiče, izolaci, svorky a konektory.

Měli byste také zvážit provozní prostředí. Teplota, vlhkost, vibrace, chemikálie, otěr a opakovaný pohyb mohou ovlivnit výběr součástí. Kabelový svazek nainstalovaný uvnitř chráněného zařízení má jiné požadavky než postroj používaný v blízkosti automobilového motoru.

Fyzické rozměry jsou stejně důležité. Změřte skutečnou dráhu vedení, umístění konektorů, body odbočení, montážní polohy a dostupnou vůli. Vyhněte se výpočtu délky svazku z přímých vzdáleností, protože hotová montáž musí sledovat skutečnou instalační trasu.

Nakonec si připravte schéma kabelového svazku a kusovník. Schéma by mělo identifikovat elektrická připojení, barvy vodičů, měřidla, pozice kolíků, čísla konektorů a umístění větví. Kusovník by měl specifikovat vodiče, svorky, konektory, těsnění, manžety, spony, štítky a ochranné materiály.

Tip: U projektů B2B zmrazte výkres a kusovník po schválení prototypu. To dává kupujícímu i výrobci konzistentní výrobní reference.

Jak si vyrobit vlastní kabelový svazek krok za krokem

Skutečné vlastní výrobní proces kabelového svazku by měl sledovat řízenou sekvenci. Každá fáze ovlivňuje přesnost a spolehlivost hotové sestavy.

Krok 1: Vytvořte návrh kabelového svazku

Začněte převedením elektrických požadavků do podrobného výkresu kabelového svazku. Každý okruh by měl mít jasnou metodu identifikace.

Výkres by měl definovat průřez vodiče, barvu, délku, zapojení obvodu, typ konektoru, polohu kolíku, bod odbočení a celkové rozměry. Orientace konektoru by měla být také uvedena, pokud na směru instalace záleží.

Dobrý návrh by měl brát v úvahu více než jen elektrické připojení. Musí zohledňovat instalační prostor, poloměr ohybu, montážní místa, pohyb, zdroje tepla a servisní přístup.

U složitých projektů přidělujte konektorům a jednotlivým obvodům identifikační čísla. To usnadňuje výrobu, kontrolu, odstraňování problémů a budoucí revize.

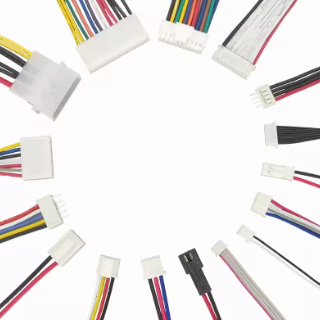

Krok 2: Vyberte dráty, konektory a svorky

Výběr komponent by se měl řídit spíše aplikací než vzhledem nebo dostupností.

Výběr vodičů závisí na proudu, napětí, délce obvodu, přijatelném poklesu napětí, teplotě a podmínkách instalace. Měděné vodiče jsou široce používány, zatímco různé izolační materiály lze vybrat podle tepla, otěru, pružnosti a chemické expozice.

Konektory vyžadují podobnou pozornost. Zkontrolujte počet kolíků, požadavky na proud a napětí, úroveň těsnění, způsob zamykání, požadavky na spojení, prostor pro instalaci a kompatibilitu svorek.

Svorky musí odpovídat pouzdru vodiče i konektoru. Měly by být také zpracovány pomocí kompatibilních krimpovacích nástrojů. Konektor může fyzicky odpovídat aplikaci, ale přesto může být nevhodný z hlediska elektrického nebo ekologického.

Pro drsná prostředí může být nutná další ochrana. Utěsněné konektory, průchodky, tepelně odolné návleky, opletená ochrana nebo vlnité trubky lze vybrat podle skutečné expozice.

Tip: Zacházejte s drátem, koncovkou, konektorem a krimpovacím nástrojem jako s jedním kompatibilním systémem spíše než se čtyřmi nezávislými součástmi.

Krok 3: Odřízněte, odizolujte a připravte dráty

Jakmile je návrh a součásti potvrzeny, připravte každý drát podle schváleného výkresu.

Na přesnosti řezání záleží, protože délka drátu ovlivňuje polohu větví a konečné rozměry svazku. Malé rozdíly mohou být přijatelné u jednoduchých prototypů, ale opakované variace mohou způsobit problémy s instalací během výroby OEM.

Po odříznutí odstraňte z každého konce drátu potřebnou izolaci. Délku proužku pečlivě kontrolujte. Vodič by měl mít dostatek obnaženého materiálu pro správné zakončení bez zbytečného holého drátu mimo svorku.

Po odizolování zkontrolujte vodič. Vyvarujte se přeříznutých pramenů, poškozené izolace nebo nadměrné deformace. Tyto vady mohou ovlivnit kvalitu následujícího krimpovacího procesu.

Ruční řezačky a odstraňovače mohou vyhovovat prototypům nebo malým sériím. Poloautomatické nebo automatické zařízení se stává užitečnější, když větší množství vyžaduje opakovatelné délky a rozměry odizolování.

Krok 4: Krimpovací koncovky a montáž konektorů

Krimpování koncovek je jednou z nejdůležitějších fází montáže kabelového svazku.

Základní postup je jednoduchý:

Odizolujte drát → Umístěte koncovku → Krimpování → Zkontrolujte

Spolehlivé krimpování však vyžaduje správnou kombinaci drátu, koncovky, nástrojů a nastavení procesu. Nepředpokládejte, že jeden krimpovací nástroj dokáže správně zpracovat každý terminál.

Po zalisování zkontrolujte koncovku. Zkontrolujte polohu vodiče, polohu izolace, viditelnou deformaci a další požadavky specifické pro daný projekt. Výrobní projekty mohou také vyžadovat řízené rozměry krimpování nebo dodatečné ověření.

Poté vložte každou svorku do přiřazené dutiny konektoru. Raději se řiďte schématem zapojení, než abyste se spoléhali pouze na barvu vodiče. Ověřte ID konektoru, číslo kolíku, číslo obvodu a polohu svorek.

Ujistěte se, že každý terminál je zcela usazen a zajištěn. Dokonale zalisovaná koncovka nainstalovaná do nesprávné dutiny konektoru stále vytváří vadný kabelový svazek.

U vícepólových konektorů použijte při montáži a kontrole tabulku přiřazení kolíků. To snižuje chyby, když má několik vodičů podobné barvy nebo velikosti.

Krok 5: Nasměrujte, sbalte a chraňte postroj

Po montáži konektoru uspořádejte vodiče podle navržené struktury větve.

Pro opakovanou výrobu může deska kabelového svazku pomoci udržet konzistentní umístění větví, polohy konektorů a celkové rozměry. Rovněž poskytuje operátorům vizuální referenci během montáže.

Dále použijte ochranu podle provozního prostředí. Páska postroje může uspořádat svazky drátů, zatímco vlnitá trubice a pletená manžeta mohou poskytnout dodatečnou mechanickou ochranu. Tepelně smrštitelné bužírky mohou chránit vybrané spoje nebo přechody.

Průchodky jsou užitečné tam, kde dráty procházejí panely nebo otvory. Spony a stahovací pásky mohou zajistit postroj podél jeho instalační trasy. Je však třeba se vyhnout nadměrnému upevňovacímu tlaku, protože může zbytečně namáhat dráty.

Ochrana by neměla být stejná po celém postroji. Jedna sekce může čelit oděru, jiná může být vystavena teplu, zatímco jiná může vyžadovat větší flexibilitu.

Tip: Rozdělte postroj do ekologických zón a zvolte ochranu pro každou zónu zvlášť.

Jak vybrat správné součásti a nástroje

Výběr vhodných komponent úzce souvisí s výrobním procesem. Není proto nutné jej dělit na mnoho malých sekcí.

Pro velikost vodiče zvažte proud, délku obvodu, teplotu, pokles napětí a podmínky instalace. Pro každý neexistuje žádná univerzální měřidla vodičů vlastní kabelový svazek .

U izolace zvažte teplo, olej, chemikálie, otěr, pružnost a vystavení vlivům prostředí. Požadovaná izolace pro chráněnou vnitřní elektroniku se může výrazně lišit od automobilového nebo průmyslového zařízení.

Výběr konektoru a svorek by měl vzít v úvahu elektrické parametry, velikost vodiče, těsnění, mechanické zamykání, dostupný prostor a požadavky na spojení. Vždy se ujistěte, že jsou svorky kompatibilní s pouzdrem konektoru a vybraným vodičem.

Výběr nástroje závisí do značné míry na objemu výroby:

Ruční nástroje nejsou automaticky podřadné. Při správném použití mohou být praktické pro prototypy a malosériovou výrobu. Výroba ve větším objemu klade větší důraz na opakovatelnost, řízení procesu a efektivní kontrolu.

Poznámka: Nástroje vybírejte podle specifikací terminálu a požadavků výroby, nejen podle rychlosti výroby.

Jak otestovat vlastní kabelový svazek

Testování by mělo být považováno spíše za součást výroby než za volitelný závěrečný krok.

Začněte testováním kontinuity. Každý okruh by měl připojit správné koncové body podle schématu zapojení. Poté zkontrolujte nechtěná spojení mezi obvody, která by měla zůstat izolovaná.

Ověření pin-to-pin je zvláště důležité pro vícepinové konektory. Dokáže identifikovat vodiče vložené do nesprávných dutin, i když se každá jednotlivá svorka jeví jako správně nainstalovaná.

Fyzická kontrola by měla následovat po elektrickém testování. Zkontrolujte usazení svorek, zámky konektorů, stav izolace, ochranné materiály, umístění odboček a viditelné vady zalisování.

Důležitá je také rozměrová kontrola. Porovnejte dokončenou vlastní sestavu kabelového svazku se schváleným výkresem nebo vzorkem. Zkontrolujte celkovou délku, délky větví, vylamovací polohy, orientaci konektorů a montážní body.

Kabelový svazek může projít elektrickým testem, ale přesto selže během instalace, pokud jsou jeho rozměry nesprávné.

U projektů OEM by měly být požadavky na testování dohodnuty před výrobou. Kupující a dodavatel by měli vědět, které vlastnosti budou kontrolovány a jaká kritéria přijatelnosti platí.

Tip: Před zahájením sériové výroby otestujte a schvalte prototyp. Oprava výkresu je mnohem jednodušší než oprava stovek hotových postrojů.

Jakým běžným chybám v kabeláži byste se měli vyvarovat?

Několik běžných chyb může snížit spolehlivost kabeláže nebo způsobit zbytečné výrobní problémy.

Jednou chybou je výběr velikosti vodiče bez kontroly elektrického zatížení. Výběr vodičů by měl vzít v úvahu proud, délku obvodu, teplotu a další požadavky aplikace.

Dalším problémem je použití nekompatibilních svorek a krimpovacích nástrojů. I když se koncovka zdá být připojena, může nevhodné zalisování způsobit nekonzistentní mechanický nebo elektrický výkon.

Dalším častým problémem je nesprávné připojení konektoru. Samotné barvy drátu nemusí poskytovat dostatečnou identifikaci pro složité sestavy. Kdykoli je to možné, používejte čísla obvodů, ID konektorů a tabulky pinů.

Návrháři by také měli zvážit odlehčení od tahu a ochranu. Nepodporované vodiče v blízkosti konektorů mohou být mechanicky namáhány vibracemi, pohybem nebo silami při instalaci.

Nakonec nikdy nevynechejte závěrečné testování. Vizuální kontrola nemůže identifikovat každý problém s kontinuitou, zkratem nebo kolíkem.

Poznámka: Kabelový svazek může vypadat správně sestavený, i když stále obsahuje chybu elektrického připojení.

Od prototypu k OEM vlastní výrobě kabelových svazků

Proces se změní, když projekt přejde od jednoho prototypu k opakované výrobě.

Prototyp se zaměřuje na ověření elektrického návrhu, fyzického přizpůsobení, směrování a výběru komponent. Technici mohou během této fáze stále upravovat rozměry, konektory, ochranné materiály nebo umístění větví.

Jakmile je návrh ověřen, může projekt projít řízenou sekvencí:

Design → Prototyp → Test → Revize → Schválený vzorek → Výroba

Před hromadnou výrobou potvrďte konečný výkres, kusovník, čísla dílů konektoru, specifikace svorek, rozměry, štítky, požadavky na testování a potřeby balení.

Výroba také vyžaduje větší opakovatelnost. Délky vodičů, rozměry odizolování, krimpování, kolíky konektorů, pozice větví a elektrické testování by měly odpovídat definovaným specifikacím.

Při spolupráci s výrobcem kabelových svazků na zakázku poskytněte kompletní balíček RFQ, kdykoli je to možné. Měl by obsahovat výkresy, data kusovníku, elektrické specifikace, rozměry, provozní podmínky, požadavky na testování a očekávané množství.

Pokud je k dispozici pouze fyzický vzorek, potvrďte, zda výrobce může z tohoto vzorku vyvinout výkresy nebo specifikace.

Výběr dodavatele by se měl zaměřit na technickou podporu, přizpůsobení, schopnost krimpování, testování, kontrolu kvality, podporu prototypů, výrobní kapacitu a dodací lhůty. Jednotková cena by měla být zvažována společně s těmito faktory.

Tip: Při porovnávání nabídek zašlete každému dodavateli stejné schválené specifikace. Díky tomu jsou technická a obchodní srovnání smysluplnější.

Závěr

Výroba vlastního kabelového svazku vyžaduje pečlivý návrh, výběr komponent, krimpování, montáž, ochranu a testování.

U projektů OEM je stejně důležitá konzistentní výroba a spolehlivá kontrola kvality.
