چگونه کانکتور JST را پر کنیم؟

مقدمه

یک اشتباه کوچک در چین و چروک می تواند باعث خرابی کانکتور شود. آیا می دانید چگونه کانکتور JST را به درستی پر کنید؟ این راهنما ابزارها، مراحل و تکنیک های مونتاژ JST قابل اعتماد را توضیح می دهد. روش‌های مناسب بستن کانکتور JST را یاد خواهید گرفت. این به بهبود کیفیت اتصال و قابلیت اطمینان تولید کمک می کند.

درک اجزای اتصال دهنده JST قبل از چین دادن

قبل از شروع فرآیند پرس کردن کانکتور JST، درک ساختار سیستم کانکتور مهم است. هر جزء دارای عملکرد خاصی است و تمام قطعات باید با هم کار کنند تا عملکرد الکتریکی و مکانیکی قابل اعتمادی حاصل شود.

یک مونتاژ کانکتور JST معمولی از چهار جزء اصلی تشکیل شده است:

محفظه کانکتور محافظت مکانیکی را فراهم می کند و پایانه ها را در موقعیت صحیح نگه می دارد. ترمینال چین با گرفتن هادی سیم، اتصال الکتریکی واقعی را ایجاد می کند.

در حین چین دادن ترمینال JST، ترمینال در اطراف بخش هادی و عایق فشرده می شود. ناحیه هادی رسانایی الکتریکی را فراهم می کند، در حالی که ناحیه عایق مقاومت مکانیکی را بهبود می بخشد.

انتخاب سیم نیز مهم است. قطر سیم، ضخامت عایق و ظرفیت جریان باید با مشخصات ترمینال مطابقت داشته باشد. انتخاب نادرست سیم می تواند قابلیت اطمینان اتصال را کاهش دهد و عمر سرویس را کوتاه کند.

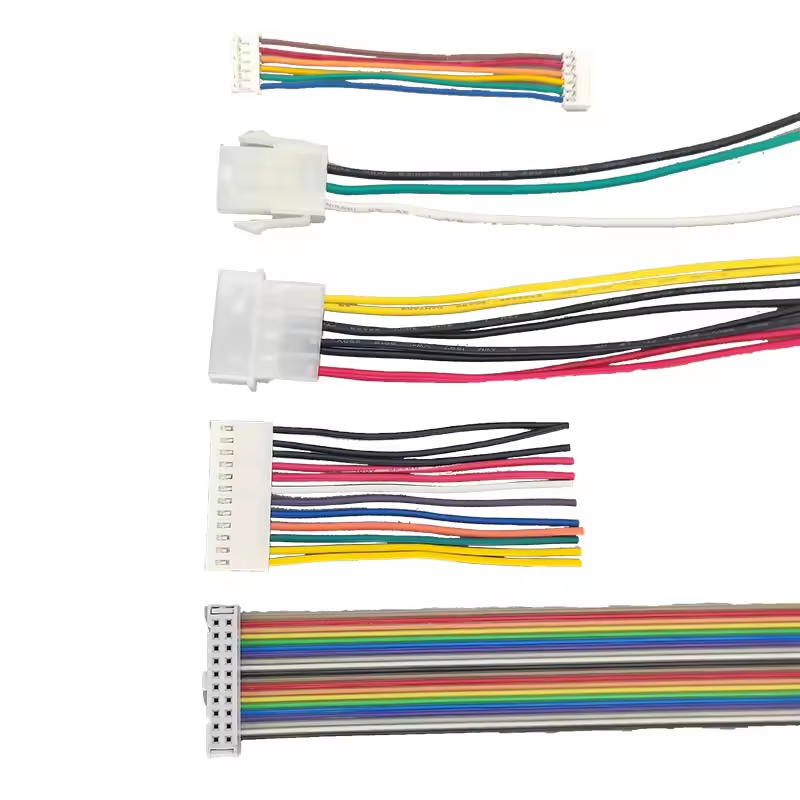

قطعات اصلی یک اتصال دهنده JST

یک کانکتور JST شامل چندین جزء کوچک اما مهم است.

محفظه ساختار پلاستیکی خارجی است. از پایانه های داخلی محافظت می کند و روند جفت گیری را هدایت می کند.

ترمینال چین قسمت تماس فلزی است. این سیم را پس از فشرده شدن توسط یک ابزار چین دار JST به سیستم کانکتور متصل می کند.

سیم حامل جریان یا سیگنال های الکتریکی است. کیفیت آن به طور مستقیم بر عملکرد چین خوردگی تأثیر می گذارد.

هدر معمولا روی PCB نصب می شود. به محفظه JST متصل می شود و مدار الکتریکی را تکمیل می کند.

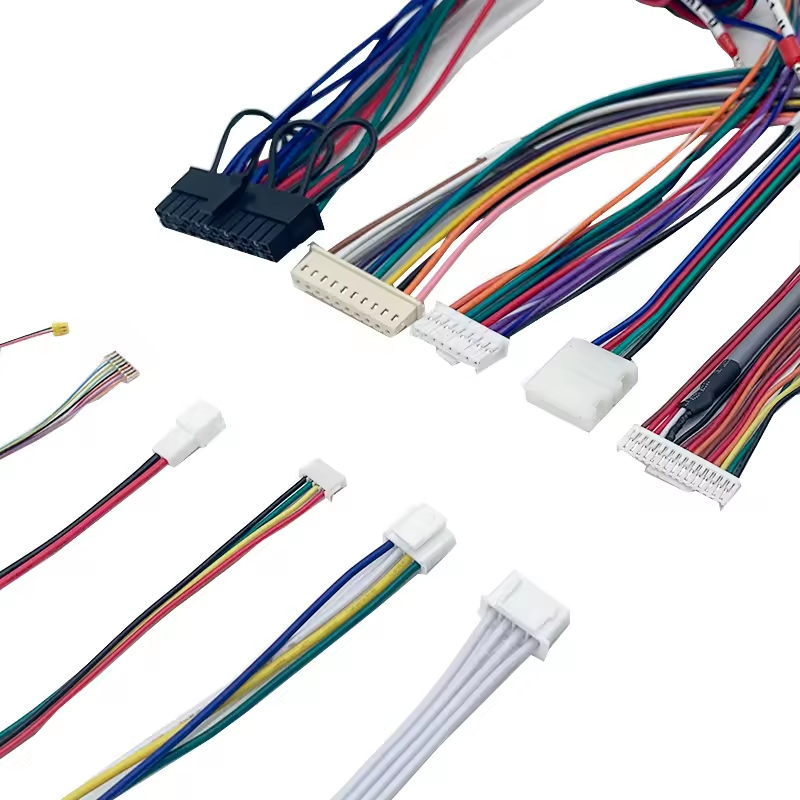

سری های مختلف کانکتور JST از طرح های متفاوتی استفاده می کنند.

رابط JST XH

کانکتورهای JST XH از اتصالات سیم به برد پر استفاده هستند. آنها به طور معمول دارای یک ساختار زمین 2.5 میلی متری هستند.

آنها معمولا در موارد زیر استفاده می شوند:

• لوازم الکترونیکی مصرفی

• تابلوهای کنترل

• اتصالات باتری

• برنامه های عمومی PCB

اندازه جمع و جور و عملکرد پایدار آنها را برای بسیاری از محصولات الکترونیکی مناسب می کند.

کانکتور JST PH

کانکتورهای JST PH از طراحی گام کوچکتر 2.0 میلی متری استفاده می کنند. آنها برای برنامه هایی توسعه یافته اند که فضای PCB محدود است.

کاربردهای رایج عبارتند از:

• دستگاه های الکترونیکی قابل حمل

• حسگرها

• ماژول های کنترل جمع و جور

• مجموعه های مدار کوچک

به دلیل اندازه کوچکتر، آنها نیاز به مونتاژ ترمینال دقیق تری دارند.

اتصال JST JWPF

اتصالات JST JWPF برای کاربردهایی طراحی شده اند که به حفاظت قوی تری نیاز دارند.

آنها اغلب در موارد زیر استفاده می شوند:

• الکترونیک خودرو

• تجهیزات فضای باز

• دستگاه های صنعتی

این کانکتورها شامل سازه های ضد آب و ویژگی های قفل ایمن هستند. نصب صحیح ترمینال برای حفظ عملکرد حفاظتی آنها ضروری است.

توجه: کانکتورهای JST XH، PH و JWPF به پایانه ها و محفظه های مختلفی نیاز دارند. همیشه قبل از مونتاژ سازگاری را تأیید کنید.

انتخاب ابزار مناسب برای پر کردن رابط JST

کیفیت فرآیند پر کردن کانکتور JST به شدت به ابزار مورد استفاده بستگی دارد. ابزارهای حرفه ای دقت را بهبود می بخشند و عیوب مونتاژ را کاهش می دهند.

یک ابزار چین دار مناسب JST فشار کنترل شده ای را به ترمینال اعمال می کند. این یک اتصال ثابت بین سیم و ترمینال ایجاد می کند.

ابزارهای Crimping و تجهیزات پشتیبانی ضروری JST

یک فرآیند کامل مونتاژ کانکتور JST معمولاً به چندین ابزار نیاز دارد.

سیم کش از آسیب به رشته های مسی جلوگیری می کند. هادی های آسیب دیده ممکن است عملکرد الکتریکی را کاهش دهند.

ابزار استخراج ترمینال در هنگام تعمیر یا نگهداری مفید است. این به اپراتورها اجازه می دهد تا پایانه های نادرست نصب شده را بدون آسیب رساندن به محفظه جدا کنند.

یک مولتی متر به بررسی تداوم الکتریکی پس از مونتاژ کمک می کند.

برای توسعه نمونه اولیه، ابزارهای دستی معمولاً کافی هستند. آنها انعطاف پذیری و هزینه های سرمایه گذاری را کاهش می دهند.

برای تولید در مقیاس بزرگ، تجهیزات چین دار خودکار ترجیح داده می شود. سرعت تولید را بهبود می بخشد و کیفیت ثابت را حفظ می کند.

چرا ابزارهای چین دار حرفه ای بهتر از انبردست های عمومی هستند؟

استفاده از انبردست استاندارد برای چین دادن ترمینال JST توصیه نمی شود.

انبردست های عمومی نمی توانند به طور دقیق کنترل کنند:

• فشار چین دار

• موقعیت ترمینال

• شکل فشرده سازی

این ممکن است باعث شود:

• پایانه های شل

• رشته های سیم آسیب دیده

• عملکرد تماس ضعیف

• افزایش مقاومت

یک ابزار crimping اختصاصی JST یک نمایه چین‌دار تکرارپذیر ایجاد می‌کند. این برای تولیدکنندگانی که به کیفیت تولید پایدار نیاز دارند مهم است.

نکته: یک ابزار چین دار JST را بر اساس سازگاری ترمینال، نه تنها قیمت تجهیزات، انتخاب کنید.

نحوه فشرده کردن کانکتور JST مرحله به مرحله

فرآیند چین دادن کانکتور JST نیاز به عملیات دقیق دارد. هر مرحله بر قابلیت اطمینان نهایی اتصال تأثیر می گذارد.

آماده سازی سیم و ترمینال JST

اولین مرحله آماده سازی سیم است.

سیم را با توجه به طول مورد نیاز برش دهید. سپس عایق را با دقت جدا کنید.

اجتناب کنید:

• برش رشته های مسی

• حذف بیش از حد عایق

• بیرون گذاشتن هادی بیش از حد در معرض

طول سیم در معرض باید با طراحی ترمینال مطابقت داشته باشد.

یک فرآیند آماده سازی صحیح به ترمینال اجازه می دهد که هم هادی و هم عایق را به درستی در دست بگیرد.

پس از آماده سازی سیم، ترمینال JST را در حفره صحیح ابزار چین قرار دهید.

ترمینال شامل دو ناحیه چین دار است:

پر کردن ترمینال و نصب آن در محفظه

پس از قرار دادن صحیح سیم، با استفاده از ابزار چین دار JST فشار وارد کنید.

یک چین دار با کیفیت بالا باید دارای:

• تغییر شکل یکنواخت

• گیر سیم قوی

• بدون آسیب هادی

پس از چین دادن، ترمینال را قبل از نصب بررسی کنید.

ترمینال باید در جهت صحیح وارد محفظه شود.

یک ترمینال که به درستی نصب شده باشد باید در داخل محفظه قفل شود. اگر به عقب حرکت کند، مکانیسم قفل ممکن است درگیر نباشد.

بازرسی و آزمایش مجموعه تمام شده

آزمایش یک مرحله مهم در مونتاژ کانکتور JST است.

روش های اصلی بازرسی عبارتند از:

بازرسی بصری می تواند عیوب آشکار را شناسایی کند.

تست کشش تایید می کند که ترمینال می تواند در برابر فشار مکانیکی مقاومت کند.

آزمایش الکتریکی انتقال سیگنال پایدار را تأیید می کند.

توجه: مجموعه های اتصال دهنده JST تمام شده باید قبل از نصب در تجهیزات نهایی آزمایش شوند.

تفاوت‌های بین JST XH، PH و JWPF Crimping اتصال دهنده

سری های مختلف کانکتور JST نیازمندی های کاربردی متفاوتی دارند.

درک این تفاوت ها به سازندگان کمک می کند تا روش مونتاژ صحیح را انتخاب کنند.

برنامه های کاربردی اتصال JST XH و ملاحظات چین خوردگی

اتصالات JST XH معمولاً برای محصولات الکترونیکی عمومی انتخاب می شوند.

مزایای اصلی آنها عبارتند از:

• اتصال سیم به برد پایدار

• ساختار فشرده

• دامنه کاربرد گسترده

در طول چین دادن، تولیدکنندگان باید روی موارد زیر تمرکز کنند:

• انتخاب صحیح ترمینال

• اندازه سیم مناسب

• درج مسکن دقیق

آنها برای کاربردهای الکترونیکی استاندارد مناسب هستند.

مونتاژ اتصال دهنده PH JST برای برنامه های PCB فشرده

کانکتورهای JST PH برای کاربردهای صرفه جویی در فضا طراحی شده اند.

ساختار گام کوچکتر آنها به کاهش اندازه PCB کمک می کند. با این حال، اتصالات کوچکتر به دقت مونتاژ بالاتری نیاز دارند.

ملاحظات مهم عبارتند از:

• موقعیت یابی دقیق ترمینال

• انتخاب سیم مناسب

• کیفیت چین و چروک ثابت

یک خطای کوچک در مونتاژ ممکن است بر عملکرد کانکتور تأثیر بگذارد.

JST JWPF اتصالات ضد آب الزامات چین دار کردن

اتصالات JST JWPF به توجه بیشتری نیاز دارند زیرا برای محیط های سخت طراحی شده اند.

فرآیند چین دادن باید حفظ شود:

• قفل ترمینال مناسب

• آب بندی ضد آب

• پایداری مکانیکی

مونتاژ نادرست ممکن است عملکرد حفاظتی را کاهش دهد.

آنها اغلب در برنامه هایی که در معرض رطوبت، گرد و غبار یا شرایط بیرونی قرار دارند استفاده می شوند.

نکته: قبل از تولید انبوه، عملکرد ضد آب را در شرایط کاری واقعی بررسی کنید.

مشکلات متداول اتصال JST و کنترل کیفیت

حتی با ابزارهای مناسب، مشکلات مونتاژ ممکن است رخ دهد. درک خرابی های رایج به بهبود قابلیت اطمینان تولید کمک می کند.

خرابی های رایج مونتاژ و روش های عیب یابی

خروج ترمینال از محفظه معمولاً نشان دهنده کیفیت پایین چین است.

علل احتمالی عبارتند از:

• فشار چین نادرست

• مدل ترمینال اشتباه

• ساختار قفل آسیب دیده

تماس الکتریکی ضعیف ممکن است ناشی از:

• اندازه سیم نادرست

• اتصال هادی شل

• پایانه های آلوده

اگر کانکتور JST نمی تواند به درستی جفت شود، بررسی کنید که آیا محفظه و ترمینال به درستی مطابقت دارند یا خیر.

هرگز کانکتور را به هم فشار ندهید. این ممکن است به مخاطبین داخلی آسیب برساند.

چگونه سازندگان قابلیت اطمینان اتصال دهنده JST را بهبود می بخشند

برای تولید صنعتی، تولیدکنندگان به روش های مونتاژ استاندارد نیاز دارند.

کنترل های مهم عبارتند از:

• استانداردهای آماده سازی سیم

• کالیبراسیون ابزار

• بازرسی چین و چروک

• تست کششی

• تایید الکتریکی

یک فرآیند استاندارد، تنوع تولید را کاهش می دهد و ثبات محصول را بهبود می بخشد.

نکته: قبل از تولید انبوه اعتبار سنجی ترمینال JST را کامل کنید تا خطرات کیفی آینده را کاهش دهید.

انتخاب بهترین روش بستن اتصال دهنده JST برای برنامه شما

بهترین روش بستن اتصال دهنده JST به حجم تولید، الزامات کاربرد و انتظارات کیفیت بستگی دارد.

پر کردن دستی برای نمونه های اولیه و تولید کوچک

ابزارهای چین دار دستی برای موارد زیر مناسب هستند:

• توسعه محصول

• دسته های کوچک

• برنامه های تعمیر

آنها انعطاف پذیری و هزینه تجهیزات را کاهش می دهند.

با این حال، کیفیت به شدت به تجربه اپراتور بستگی دارد.

چین خوردگی خودکار برای تولید صنعتی

سیستم های چین دار خودکار برای تولید در حجم بالا مناسب هستند.

آنها معمولا در موارد زیر استفاده می شوند:

• سیم کشی خودرو

• تجهیزات صنعتی

• مجموعه های الکترونیکی بزرگ

مزایای آنها عبارتند از:

• تولید سریعتر

• قوام بالاتر

• نرخ نقص پایین تر

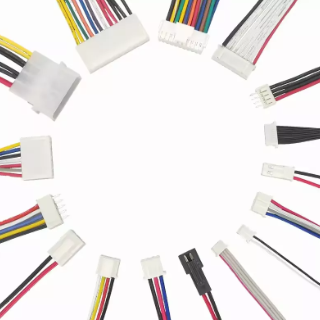

انتخاب راه حل مناسب JST Connector

هنگام انتخاب روش چین‌خوردن کانکتور JST، در نظر بگیرید:

ترکیب مناسب نوع رابط، ابزار و روش مونتاژ، قابلیت اطمینان محصول را بهبود می بخشد.

نتیجه گیری

چین خوردگی مناسب کانکتور JST، پایداری اتصال و قابلیت اطمینان محصول را بهبود می بخشد.

این راهنما مراحل کلیدی، ابزارها و روش های مونتاژ را برای برنامه های کاربردی اتصال JST قابل اعتماد توضیح می دهد.

دسته سیم‌کشی Suyi راه‌حل‌های سیم‌کشی قابل‌اعتماد را با کنترل دقیق چین‌خوردگی و بازرسی کیفیت ارائه می‌کند.

محصولات سفارشی آن به مشتریان کمک می کند تا به عملکرد پایدار، مونتاژ کارآمد و اتصالات الکتریکی بادوام دست یابند.

سوالات متداول

س: کانکتور JST برای چه استفاده می شود؟

A: یک کانکتور JST اتصالات قابل اعتماد سیم به برد یا سیم به سیم را در الکترونیک، باتری ها و تجهیزات صنعتی فراهم می کند.

س: چگونه پایانه های رابط JST را به درستی پر می کنید؟

پاسخ: از یک ابزار مناسب برای چین دادن JST استفاده کنید، سیم را آماده کنید، ترمینال را در موقعیت مکانی قرار دهید و کیفیت مونتاژ کانکتور JST نهایی را بررسی کنید.

س: چرا ابزار پر کردن رابط JST مهم است؟

A: یک ابزار چین دار JST فشرده سازی ترمینال دقیق ایجاد می کند و قابلیت اطمینان اتصال را بهبود می بخشد.

س: آیا می توان از ابزارهای دستی برای چین دادن کانکتور JST استفاده کرد؟

پاسخ: بله، ابزارهای دستی برای نمونه های اولیه و دسته های کوچک مناسب هستند، در حالی که سیستم های خودکار متناسب با نیازهای تولید بزرگ هستند.

س: چگونه مشکلات انقباض کانکتور JST را حل می کنید؟

پاسخ: سازگاری ترمینال، اندازه سیم، فشار چین و موقعیت قفل را بررسی کنید تا مشکلات رایج مونتاژ را برطرف کنید.
