Cách nâng cấp trò chơi điện tử của bạn với dây nịt JAMMA mới

Bài học chính

• Việc sử dụng bộ dây JAMMA sẽ giúp máy trò chơi điện tử của bạn hoạt động tốt hơn và cho phép bạn chuyển đổi trò chơi dễ dàng hơn.

• Đảm bảo tủ arcade của bạn hoạt động với JAMMA trước khi bạn mua dây nịt để không gặp vấn đề gì.

• Chọn một dây nịt tốt có sơ đồ nối dây dễ đọc và nhãn an toàn để thiết lập an toàn.

• Lắp đặt dây nịt bằng cách làm theo các bước rõ ràng, chẳng hạn như cắm nguồn, video và điều khiển đúng cách để ngăn chặn lỗi.

• Kiểm tra thiết lập của bạn một cách cẩn thận sau khi hoàn tất để sớm phát hiện sự cố và đảm bảo rằng tất cả đều hoạt động tốt.

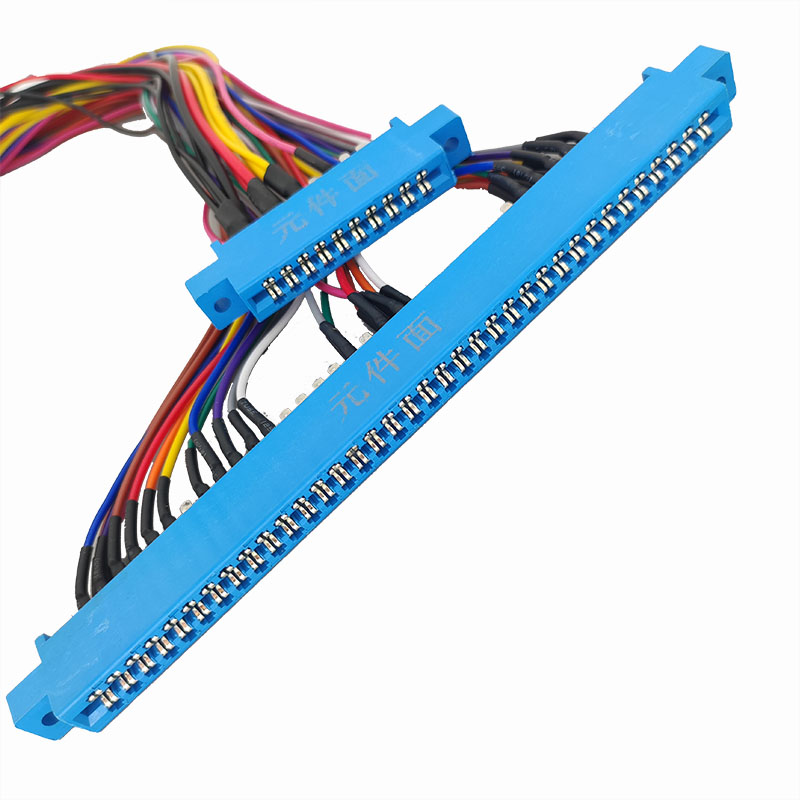

Khai thác JAMMA là gì?

Tổng quan về tiêu chuẩn JAMMA

Bạn có thể hỏi tại sao nhiều tủ arcade có hệ thống dây điện giống nhau. Điều này là do tiêu chuẩn jamma. Vào những năm 1980, các nhà sản xuất trò chơi điện tử gặp phải một vấn đề lớn. Mỗi trò chơi đều sử dụng các loại dây khác nhau nên việc thay đổi trò chơi rất khó khăn. Hiệp hội tiếp thị và máy giải trí Nhật Bản đã đưa ra tiêu chuẩn jamma vào năm 1985. Tiêu chuẩn này đưa ra các quy tắc về nối dây các tủ trò chơi điện tử và bảng trò chơi.

• Tiêu chuẩn jamma có đầu nối cạnh 56 chân.

• Nó đặt nguồn, video, âm thanh và điều khiển vào một chỗ.

• Bạn có thể di chuyển các bảng trò chơi giữa các tủ sử dụng tiêu chuẩn jamma.

• Tiêu chuẩn jamma đã khắc phục vấn đề về hệ thống dây điện khác nhau.

Giờ đây, chủ sở hữu trò chơi điện tử có thể chuyển đổi trò chơi nhanh chóng. Họ không phải làm lại tất cả các dây. Tiêu chuẩn jamma khiến việc sửa chữa và thay đổi trò chơi trở nên dễ dàng hơn nhiều.

Tính năng khai thác & khả năng tương thích

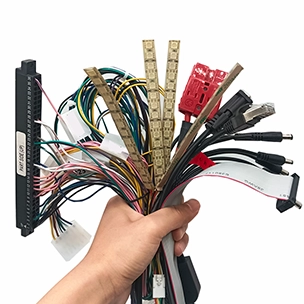

MỘT dây nịt jamma liên kết bảng trò chơi arcade của bạn với bộ điều khiển, nguồn, màn hình và loa. Dây nịt sử dụng tiêu chuẩn jamma nên có thể chơi được nhiều game. Nó cung cấp cho bạn một cách dễ dàng để kết nối mọi thứ bên trong tủ của bạn.

Một số tính năng chính của dây nịt jamma là:

• Dây có màu sắc giúp bạn thiết lập

• Các đầu nối đã có trên nút và cần điều khiển

• Nó mang tín hiệu video và âm thanh

• Nó đủ dài cho hầu hết các tủ

Bạn cần phải kiểm tra xem tủ arcade của bạn có sử dụng tiêu chuẩn jamma hay không trước khi bạn mua dây nịt. Hầu hết các tủ cũ đều có, nhưng một số tủ mới hoặc tủ tùy chỉnh có thể cần bộ điều hợp. Khi bạn sử dụng dây nịt jamma, máy arcade của bạn có thể chơi được nhiều trò chơi hơn. Bạn không cần phải thay dây mỗi khi thử một trò chơi mới.

Mẹo: Luôn đảm bảo sơ đồ chân trên bảng trò chơi của bạn khớp với dây nịt jamma. Điều này ngăn chặn các lỗi nối dây và giữ cho trò chơi điện tử của bạn an toàn.

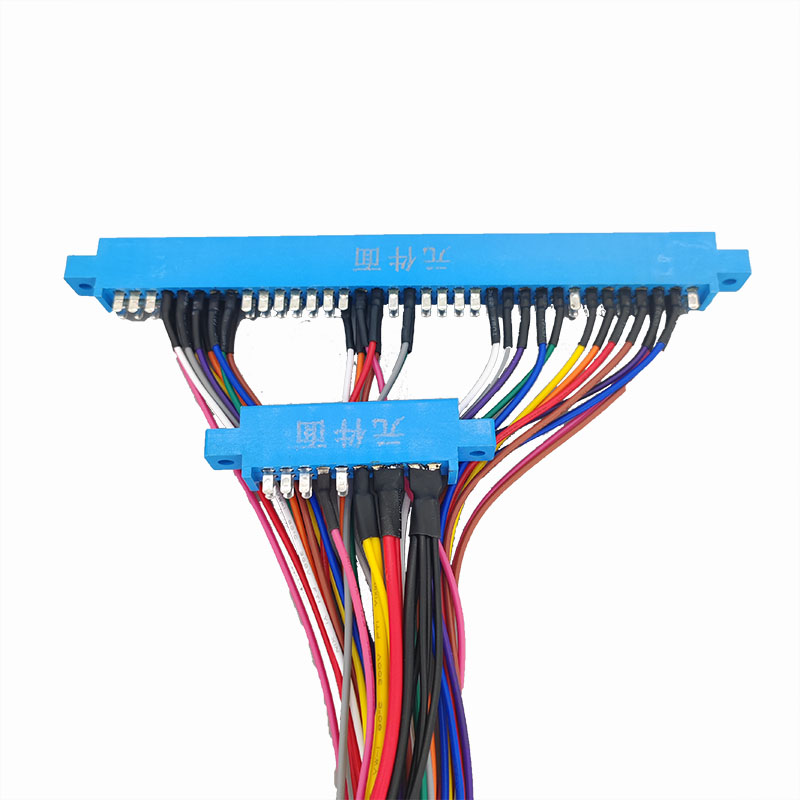

Chọn dây đai JAMMA phù hợp

Chất lượng & Vật liệu

Khi bạn chọn dây nịt jamma, hãy nhìn vào chất lượng dây . Dây nịt tốt sử dụng dây UL1007. Dây này uốn cong mà không bị đứt và vừa vặn bên trong tủ trò chơi của bạn. Nó cũng tuân theo các quy tắc an toàn. Dây UL1007 có nhiều kích cỡ khác nhau. Phổ biến nhất là 18AWG và 22AWG. Bảng dưới đây cung cấp thêm chi tiết:

Một dây nịt chắc chắn sẽ tồn tại lâu hơn và giữ cho trò chơi điện tử của bạn an toàn.

Các tính năng chính cần xem xét

Bạn nên tìm kiếm các tính năng giúp dây nịt jamma của bạn dễ sử dụng. Những tính năng này cũng giúp máy arcade của bạn hoạt động với các trò chơi mới. Kiểm tra những điều quan trọng sau:

• Dây nịt phải phù hợp với sơ đồ chân tiêu chuẩn của jamma và có đầu nối 28 chân.

• Nó sẽ hỗ trợ cần điều khiển, nút bấm và bi xoay.

• Các tùy chọn hỗ trợ nút bổ sung và dây nịt đá rất phù hợp cho các thiết lập tùy chỉnh.

• Cần có dây điện -5v nếu bảng trò chơi của bạn sử dụng chúng.

• Đầu ra VGA hoặc HDMI và giắc âm thanh giúp kết nối dễ dàng.

• Các nhãn hiệu an toàn như CE hoặc FCC cho thấy nó đã được kiểm nghiệm.

• Sơ đồ nối dây rõ ràng và hướng dẫn thiết lập giúp bạn cài đặt nó.

Mẹo: Chọn dây nịt có hướng dẫn tốt. Điều này giúp bạn thiết lập nó mà không có sai sót.

Mua ở đâu

Bạn có thể mua dây nịt jamma từ nhiều cửa hàng trực tuyến. Một số người bán đáng tin cậy cung cấp dịch vụ khách hàng tốt và vận chuyển nhanh chóng. Dưới đây là danh sách những nơi phổ biến để mua:

Một bộ dây nịt jamma tốt có giá từ 20 đến 50 USD. Luôn kiểm tra chính sách hoàn trả và hỗ trợ kỹ thuật. Điều này làm cho việc nâng cấp arcade của bạn dễ dàng hơn nhiều.

Các bước cài đặt

Dụng cụ & Chuẩn bị

Trước khi bắt đầu, hãy thu thập tất cả các công cụ bạn cần. Điều này giúp bạn làm việc nhanh hơn và tránh sai sót. Bạn sẽ cần:

• Tua vít để kết nối nguồn điện với bộ dây JAMMA

• Kìm cắt dây và tuốt dây để cắt dây

• Máy uốn tóc chất lượng cao để tạo kết nối chắc chắn

• Băng keo điện hoặc ống co nhiệt để đảm bảo an toàn

• Đồng hồ vạn năng để kiểm tra kết nối

Bố trí dây nịt JAMMA của bạn và kiểm tra xem bạn có tất cả các đầu nối hay không. Hãy chắc chắn rằng tủ arcade của bạn đã được rút phích cắm trước khi bạn bắt đầu. Sắp xếp không gian làm việc của bạn để bạn có thể tìm thấy từng công cụ một cách nhanh chóng.

Mẹo: Hãy sử dụng máy uốn tóc tốt thay vì máy rẻ tiền. Điều này mang lại cho bạn kết nối tốt hơn và đáng tin cậy hơn.

Kết nối nguồn

Bạn phải kết nối nguồn điện với bộ dây JAMMA. Tìm dây điện trên dây nịt. Chúng thường có nhãn rõ ràng. Sử dụng tuốc nơ vít để gắn dây vào các đầu nối nguồn điện. Hãy chắc chắn rằng bạn phù hợp với màu sắc và nhãn.

Tránh sử dụng máy ép tóc rẻ tiền. Chúng có thể gây ra các kết nối yếu. Máy uốn tóc chất lượng giúp công việc trở nên dễ dàng và an toàn hơn. Kiểm tra từng kết nối bằng cách kéo nhẹ dây. Nếu nó bị lỏng, hãy uốn lại.

Kiểm tra kỹ hướng của đầu nối trước khi cắm nó vào bo mạch. Đầu nối JAMMA chỉ vừa với một chiều. Nếu bạn ép nó, bạn có thể làm hỏng các chân.

Nối dây video

Bộ dây JAMMA có các dây đặc biệt dành cho tín hiệu video. Các dây này kết nối với khung màn hình. Hãy tìm các dây màu đỏ, xanh lá cây, xanh dương, đồng bộ và nối đất. Tiêu chuẩn JAMMA sử dụng các chân 12-14 và NP cho các tín hiệu này.

Kết nối từng dây màu với vị trí phù hợp trên màn hình của bạn. Các dây tín hiệu video phải đi đến thùng máy tạo tín hiệu cho ách. Không trộn lẫn dây video và dây ách. Họ phục vụ các công việc khác nhau.

Nếu bạn muốn chất lượng hình ảnh tốt hơn, bạn có thể sử dụng mod RGB. Điều này hoạt động tốt nếu màn hình hoặc TV của bạn có đầu vào thành phần.

Lưu ý: Bạn có thể cải thiện chất lượng video bằng cách tách dây video khỏi phần còn lại của bộ dây. Kéo dây video ra khỏi bó để giảm nhiễu.

Thiết lập điều khiển

Bạn cần kết nối các bộ điều khiển với bộ dây JAMMA. Mỗi nút và cần điều khiển đều có dây riêng. Dây nịt thường đi kèm với kết nối để thiết lập dễ dàng.

Buộc tất cả các dây nối đất lại với nhau. Điều này giữ cho các điều khiển hoạt động tốt. Mỗi người chơi nên có một vòng lặp trên mặt đất. Cửa đồng xu và bộ chuyển đổi cũng cần có vòng nối đất riêng. Kết nối dây nối đất không sử dụng với điểm nối đất chung. Điều này giữ cho mọi thứ an toàn và hoạt động.

Đừng chỉ dựa vào PCB để nối đất. Một số bảng không kết nối tất cả các dấu vết mặt đất. Đảm bảo mọi điểm nối đất trong tủ đều được liên kết.

Dây âm thanh & tiền xu

Hãy làm theo các bước sau để nối dây âm thanh và cơ chế đồng xu:

1. Chuẩn bị sẵn dây nịt JAMMA của bạn. Nó có một đầu nối cạnh tiêu chuẩn với hai hàng 28 chân.

2. Tìm hiểu mã nối dây cho bộ dây JAMMA. Điều này bao gồm các kết nối âm thanh và tiền xu.

3. Cắm dây nịt vào bảng JAMMA. Đảm bảo đầu nối hướng về đúng hướng.

4. Nhóm các dây để dễ dàng thiết lập. Giữ bộ điều khiển của máy nghe nhạc và dây nguồn cùng nhau.

5. Sử dụng chế độ kiểm tra của bảng để kiểm tra công việc của bạn. Đảm bảo tính năng âm thanh và tiền xu hoạt động.

Hãy cẩn thận với đèn cửa đồng xu. Nguồn 12V trên bộ dây JAMMA dành cho bảng trò chơi chứ không phải cho cửa đựng tiền xu. Nếu bạn sử dụng nguồn điện 12V cho đèn đồng xu, chúng có thể nhấp nháy hoặc mờ. Hầu hết các tủ cổ điển đều sử dụng nguồn AC 6V cho đèn đồng xu. Kiểm tra hệ thống dây điện của tủ trước khi bạn kết nối đèn.

Xử lý dây bổ sung

Bạn có thể tìm thấy dây bổ sung trên dây đai JAMMA của mình. Đây có thể là các nút bổ sung, công tắc kiểm tra hoặc các tính năng không sử dụng. Đừng cắt chúng đi. Thay vào đó, hãy gói chúng gọn gàng bằng dây buộc hoặc băng dính.

Dán nhãn cho mỗi dây bổ sung nếu bạn có thể. Điều này sẽ giúp ích cho bạn sau này nếu bạn thêm các tính năng mới. Giữ các dây phụ cách xa dây nguồn và dây video để tránh nhiễu hoặc nhiễu.

Mẹo: Lưu tất cả các đầu nối và dây điện không sử dụng. Bạn có thể cần chúng để nâng cấp hoặc sửa chữa trong tương lai.

Kiểm tra & sửa lỗi

Kiểm tra bật nguồn

Bạn đã cài đặt xong bộ dây nịt jamma của mình. Bây giờ bạn cần kiểm tra xem mọi thứ có hoạt động không. Bắt đầu bằng cách xây dựng một băng ghế thử nghiệm jamma đơn giản. Sử dụng màn hình phù hợp với tiêu chuẩn jamma, như màn hình CRT 15kHz hoặc bộ chuyển đổi VGA. Kết nối nguồn điện +5V, +12V và -5V. Thiết lập các điều khiển bằng công tắc chế độ kiểm tra, nút đồng xu, cần điều khiển và nút bắn. Thêm loa để phát âm thanh từ bảng jamma.

Hãy làm theo các bước sau cho lần kiểm tra bật nguồn đầu tiên của bạn:

1. Cắm đầu nối jamma vào bo mạch. Đảm bảo đầu nối vừa khít.

2. Bật nguồn điện. Chú ý ánh sáng hoặc âm thanh từ bảng trò chơi điện tử.

3. Kiểm tra màn hình. Bạn sẽ thấy màn hình trò chơi hoặc chế độ thử nghiệm.

4. Nhấn từng nút và di chuyển cần điều khiển. Lắng nghe âm thanh và quan sát chuyển động trên màn hình.

5. Sử dụng đồng hồ vạn năng kỹ thuật số để kiểm tra điện áp. Hãy chắc chắn rằng bo mạch có được nguồn điện phù hợp.

6. Nếu bạn có đầu dò logic, hãy kiểm tra hoạt động của các đường tín hiệu.

Mẹo: Luôn để tay bạn tránh xa các dây điện có điện khi bạn bật nguồn hệ thống.

Mẹo khắc phục sự cố

Đôi khi mọi thứ không hoạt động sau khi bạn lắp dây nịt jamma. Bạn có thể khắc phục hầu hết các vấn đề bằng cách kiểm tra đơn giản.

Điều khiển không hoạt động

• Chỉ kết nối một cần điều khiển và một nút với bộ điều khiển. Để đèn LED bị ngắt kết nối.

• Thêm từng nút một. Nếu các điều khiển ngừng hoạt động, bạn đã tìm thấy một nút bấm sai.

• Sửa lại dây và kiểm tra lại.

Sự cố về video

• Bạn có thể thấy màn hình màu xanh lục hoặc một mạng lưới các màn hình nhỏ. Điều này có nghĩa là tín hiệu video không ổn định.

• Hãy thử một nguồn điện 5V được điều chỉnh riêng cho bộ chuyển đổi.

• Thêm một điện trở 75 ohm giữa đồng bộ và nối đất.

• Đặt một tụ điện 220uF thẳng hàng giữa các kết nối jamma và bộ chuyển đổi.

• Các bước này giúp ổn định đầu ra video.

Bảng tham khảo nhanh

Lưu ý: Dán nhãn tất cả các dây và đầu nối. Điều này làm cho việc sửa lỗi trong tương lai dễ dàng hơn nhiều.

Bạn có thể nâng cấp trò chơi điện tử của mình bằng dây nịt jamma mới bằng cách sử dụng các công cụ cơ bản và các bước cẩn thận. Hầu hết những người có sở thích đều hoàn thành dự án này mà không gặp khó khăn gì. Nếu bạn gặp sự cố, hãy thử các cách khắc phục nhanh sau:

• Trao đổi một nút microswitch với một nút hoạt động.

• Kiểm tra dây nịt khác nếu bạn có.

• Kết nối dây với một nút làm việc.

• Thay thế bảng chuyển đổi hoặc đầu nối.

• Sử dụng đồng hồ vạn năng để kiểm tra tính liên tục của dây.

Hãy kiên nhẫn và dán nhãn cho dây của bạn. Bạn có thể thêm nhiều tính năng hoặc điều khiển tùy chỉnh hơn trong tương lai.

Câu hỏi thường gặp

Tiêu chuẩn JAMMA là gì?

Tiêu chuẩn JAMMA là quy tắc nối dây cho tủ arcade. Nó cho phép bạn trao đổi bảng trò chơi một cách dễ dàng. Bạn kết nối nguồn, video, âm thanh và điều khiển bằng một dây nịt.

Tôi có thể sử dụng dây đai JAMMA trong bất kỳ tủ trò chơi nào không?

Bạn có thể sử dụng dây nịt JAMMA trong hầu hết các tủ cổ điển. Một số tủ mới hơn hoặc tùy chỉnh có thể cần bộ điều hợp. Luôn kiểm tra hệ thống dây điện của tủ trước khi bắt đầu.

Làm cách nào để biết bảng trò chơi của tôi có cần -5V hay không?

Kiểm tra hướng dẫn sử dụng hoặc nhãn của bảng trò chơi của bạn. Nếu nó liệt kê -5V thì dây nịt của bạn phải có dây -5V. Nhiều bảng hiện đại không cần nó, nhưng một số bảng cũ thì có.

Tôi cần những công cụ gì để cài đặt bộ dây JAMMA?

Bạn cần một tuốc nơ vít, máy cắt dây, máy uốn, băng keo điện và đồng hồ vạn năng. Những công cụ này giúp bạn kết nối dây một cách an toàn và kiểm tra công việc của bạn.

Tại sao video của tôi hiển thị sai sau khi cài đặt dây nịt?

Bạn có thể đã nhầm lẫn các dây video hoặc cần một điện trở trên đường dây đồng bộ. Kiểm tra kỹ các kết nối của bạn. Hãy thử thêm điện trở 75 ohm giữa đồng bộ và nối đất để có hình ảnh ổn định.
