Jinsi ya Kuboresha Ukumbi wako kwa Kuunganisha Mpya ya JAMMA

Mambo muhimu ya kuchukua

• Kupata waya wa JAMMA hufanya ukumbi wako wa michezo ufanye kazi vizuri na hukuruhusu kubadilisha michezo kwa urahisi zaidi.

• Hakikisha kabati yako ya ukumbi wa michezo inafanya kazi na JAMMA kabla ya kununua kuunganisha ili usiwe na matatizo.

• Chagua kuunganisha nzuri ambayo ina michoro ya wiring rahisi kusoma na lebo za usalama kwa usanidi salama.

• Sakinisha kuunganisha kwa kufuata hatua wazi, kama vile kuunganisha nguvu, video, na kudhibiti njia sahihi ya kukomesha hitilafu.

• Angalia usanidi wako kwa makini baada ya kumaliza ili kutafuta matatizo mapema na uhakikishe kuwa yote yanafanya kazi sawa.

Je! Uunganishaji wa JAMMA ni Nini?

Muhtasari Wastani wa JAMMA

Unaweza kuuliza kwa nini makabati mengi ya arcade yana wiring sawa. Hii ni kwa sababu ya kiwango cha jamma. Katika miaka ya 1980, watengenezaji wa ukumbi wa michezo walikuwa na shida kubwa. Kila mchezo ulitumia waya tofauti, kwa hivyo kubadilisha michezo ilikuwa ngumu. Shirika la Mashine ya Burudani ya Japani na Jumuiya ya Masoko lilifanya kiwango cha jamma mwaka wa 1985. Kiwango hiki kilitoa sheria za kuweka nyaya kwenye kabati za ukumbi wa michezo na mbao za michezo.

• Kiwango cha jamma kina kiunganishi cha makali ya pini 56.

• Huweka nguvu, video, sauti na vidhibiti katika sehemu moja.

• Unaweza kuhamisha bodi za mchezo kati ya kabati zinazotumia kiwango cha jamma.

• Kiwango cha jamma kilirekebisha tatizo la wiring tofauti.

Sasa, wamiliki wa ukumbi wa michezo wanaweza kubadilisha michezo haraka. Hawakuwa na kufanya upya waya zote. Kiwango cha jamma kilifanya kurekebisha na kubadilisha michezo kuwa rahisi zaidi.

Vipengele vya Kuunganisha & Utangamano

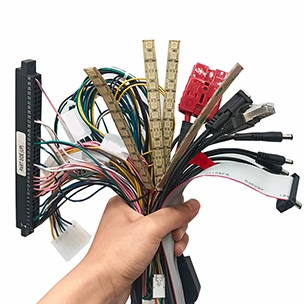

A jamma harness huunganisha ubao wako wa mchezo wa ukumbini kwa vidhibiti, nishati, kifuatiliaji na spika. Kuunganisha hutumia kiwango cha jamma, kwa hivyo inafanya kazi na michezo mingi. Inakupa njia rahisi ya kuunganisha kila kitu ndani ya baraza lako la mawaziri.

Baadhi ya sifa kuu za kuunganisha jamma ni:

• Waya zilizo na rangi kukusaidia kuiweka

• Viunganishi tayari kwenye vifungo na vijiti vya furaha

• Inabeba ishara za video na sauti

• Ni muda mrefu wa kutosha kwa makabati mengi

Unahitaji angalia ikiwa baraza lako la mawaziri la ukumbi wa michezo hutumia kiwango cha jamma kabla ya kununua kuunganisha. Kabati nyingi za zamani hufanya, lakini zingine mpya au maalum zinaweza kuhitaji adapta. Unapotumia kuunganisha jamma, ukumbi wako wa michezo unaweza kucheza michezo zaidi. Sio lazima kubadilisha waya kila wakati unapojaribu mchezo mpya.

Kidokezo: Daima hakikisha kwamba pini kwenye ubao wako wa mchezo inalingana na kuunganisha jamma. Hii huzuia makosa ya kuunganisha waya na huweka ukumbi wako salama.

Kuchagua Ufungaji Sahihi wa JAMMA

Ubora na Nyenzo

Unapochagua kuunganisha jamma, angalia ubora wa waya . Harnesses nzuri hutumia waya wa UL1007. Waya hii hujipinda bila kukatika na kutoshea ndani ya kabati yako ya ukumbi wa michezo. Pia hufuata sheria za usalama. Waya wa UL1007 huja kwa ukubwa tofauti. Ya kawaida ni 18AWG na 22AWG. Jedwali hapa chini linatoa maelezo zaidi:

Kuunganisha kwa nguvu kutadumu kwa muda mrefu na kuweka ukumbi wako salama.

Sifa Muhimu za Kuzingatia

Unapaswa kutafuta vipengele vinavyofanya kuunganisha jamma yako kuwa rahisi kutumia. Vipengele hivi pia husaidia ukumbi wako wa michezo kufanya kazi na michezo mipya. Angalia mambo haya muhimu:

• Kuunganisha kunapaswa kuendana na pinout ya kawaida ya jamma na kuwa na kiunganishi cha pini 28.

• Inapaswa kuauni vijiti vya kufurahisha, vitufe, na mipira ya nyimbo.

• Chaguo za ziada za vitufe na chaguo za kuunganisha ni nzuri kwa usanidi maalum.

• Waya za -5v zinahitajika ikiwa bodi yako ya mchezo inazitumia.

• VGA au HDMI pato na jeki ya sauti hurahisisha miunganisho.

• Alama za usalama kama vile CE au FCC zinaonyesha kuwa imejaribiwa.

• Futa michoro ya nyaya na miongozo ya usanidi hukusaidia kuisakinisha.

Kidokezo: Chagua kuunganisha na mwongozo mzuri. Hii hukusaidia kuiweka bila makosa.

Mahali pa Kununua

Unaweza kununua harnesses za jamma kutoka kwa maduka mengi ya mtandaoni. Wauzaji wengine wanaoaminika hutoa huduma nzuri kwa wateja na usafirishaji wa haraka. Hapa kuna orodha ya maeneo maarufu ya kununua:

Ufungaji mzuri wa jamma hugharimu kati ya $20 na $50. Daima angalia sera ya kurudi na usaidizi wa kiufundi. Hii hurahisisha uboreshaji wa ukumbi wako wa michezo.

Hatua za Ufungaji

Zana na Maandalizi

Kabla ya kuanza, kukusanya zana zote unahitaji. Hii hukusaidia kufanya kazi haraka na kuzuia makosa. Utahitaji:

• Screwdriver ya kuunganisha usambazaji wa umeme kwa kuunganisha JAMMA

• Waya kukata na strippers kwa ajili ya kukata waya

• Ubora ratch crimper kwa ajili ya kufanya miunganisho imara

• Tape ya umeme au neli ya kupunguza joto kwa usalama

• Multimeter kwa kuangalia miunganisho

Weka kiunga chako cha JAMMA na uhakikishe kuwa una viunganishi vyote. Hakikisha kabati yako ya ukumbi wa michezo haijachomekwa kabla ya kuanza. Panga nafasi yako ya kazi ili uweze kupata kila zana haraka.

Kidokezo: Tumia crimper nzuri badala ya ya bei nafuu. Hii inakupa miunganisho bora na ya kuaminika zaidi.

Viunganisho vya Nguvu

Ni lazima uunganishe usambazaji wa umeme kwenye kuunganisha kwa JAMMA. Pata waya za nguvu kwenye kuunganisha. Hizi kawaida huwa na lebo wazi. Tumia bisibisi yako kuambatisha nyaya kwenye vituo vya usambazaji wa nishati. Hakikisha unalingana na rangi na lebo.

Epuka kutumia crimpers za bei nafuu. Wanaweza kusababisha uhusiano dhaifu. Uharibifu wa ubora hufanya kazi iwe rahisi na salama. Angalia kila muunganisho kwa kuvuta waya kwa upole. Ikiwa inakuja huru, fanya upya crimp.

Angalia mara mbili mwelekeo wa kiunganishi kabla ya kuchomeka kwenye ubao. Kiunganishi cha JAMMA kinafaa kwa njia moja pekee. Ikiwa utailazimisha, unaweza kuharibu pini.

Wiring Video

Uunganisho wa JAMMA una waya maalum kwa ishara za video. Waya hizi huunganisha kwenye chasisi ya kufuatilia. Tafuta waya nyekundu, kijani kibichi, bluu, usawazishaji na waya za ardhini. Kiwango cha JAMMA kinatumia pini 12-14 na NP kwa ishara hizi.

Unganisha kila waya wa rangi kwenye sehemu inayolingana kwenye kichungi chako. Waya za ishara za video lazima ziende kwenye chasi inayounda ishara za nira. Usichanganye waya za video na waya za nira. Wanatumikia kazi tofauti.

Ikiwa unataka ubora bora wa picha, unaweza kutumia mod ya RGB. Hii inafanya kazi vyema ikiwa kifuatiliaji au TV yako ina vifaa vya kuingiza sauti.

Kumbuka: Unaweza kuboresha ubora wa video kwa kutenganisha nyaya za video kutoka kwenye kifaa kingine. Vuta waya za video kutoka kwa kifungu ili kupunguza mwingiliano.

Usanidi wa Vidhibiti

Unahitaji kuunganisha vidhibiti kwenye uunganisho wa JAMMA. Kila kifungo na kijiti cha furaha kina waya wake. Kuunganisha kawaida huja na viunganishi kwa usanidi rahisi.

Unganisha waya zote za ardhini. Hii huweka vidhibiti kufanya kazi sawa. Kila mchezaji anapaswa kuwa na kitanzi cha ardhini. Mlango wa sarafu na swichi pia zinahitaji vitanzi vyao vya ardhi. Unganisha waya za ardhini ambazo hazijatumika kwenye sehemu ya kawaida ya ardhi. Hii huweka kila kitu salama na kufanya kazi.

Usitegemee PCB pekee kwa ardhi. Baadhi ya bodi haziunganishi athari zote za ardhi. Hakikisha kila sehemu ya msingi katika baraza la mawaziri imeunganishwa.

Wiring ya Sauti na Sarafu

Fuata hatua hizi ili kuunganisha njia za sauti na sarafu:

1. Tayarisha kamba yako ya JAMMA. Ina kiunganishi cha makali ya kawaida na safu mbili za pini 28.

2. Jifunze msimbo wa kuunganisha waya wa kuunganisha JAMMA. Hii inajumuisha miunganisho ya sauti na sarafu.

3. Chomeka kuunganisha kwenye ubao wa JAMMA. Hakikisha kiunganishi kinakabiliwa na njia sahihi.

4. Panga waya kwa usanidi rahisi. Weka vidhibiti vya wachezaji na nyaya za nguvu pamoja.

5. Tumia hali ya majaribio ya ubao ili kuangalia kazi yako. Hakikisha vipengele vya sauti na sarafu vinafanya kazi.

Jihadharini na taa za mlango wa sarafu. 12V kwenye kuunganisha JAMMA ni kwa ajili ya bodi ya mchezo, si milango ya sarafu. Ikiwa unatumia 12V kwa taa za sarafu, zinaweza kuzima au kufifia. Kabati nyingi za kawaida hutumia AC 6V kwa taa za sarafu. Angalia nyaya za kabati lako kabla ya kuunganisha taa.

Kushughulikia Waya za Ziada

Unaweza kupata nyaya za ziada kwenye kifaa chako cha JAMMA. Hizi zinaweza kuwa kwa vitufe vya ziada, swichi za majaribio, au vipengele visivyotumika. Usiwakate. Badala yake, ziunganishe vizuri kwa kufunga zipu au mkanda.

Weka lebo kwa kila waya wa ziada ukiweza. Hii hukusaidia baadaye ukiongeza vipengele vipya. Weka nyaya za ziada mbali na nyaya za umeme na video ili kuepuka kelele au kuingiliwa.

Kidokezo: Hifadhi viunganishi na waya zote ambazo hazijatumika. Unaweza kuzihitaji kwa masasisho au ukarabati wa siku zijazo.

Majaribio na Marekebisho

Mtihani wa Nguvu

Umemaliza kusakinisha jamma harness yako. Sasa unahitaji kuangalia ikiwa kila kitu kinafanya kazi. Anza kwa kujenga benchi rahisi ya majaribio ya jamma. Tumia onyesho linalolingana na kiwango cha jamma, kama vile kifuatiliaji cha 15kHz CRT au kigeuzi cha VGA. Unganisha usambazaji wa nishati unaotoa +5V, +12V, na -5V. Weka vidhibiti kwa swichi ya modi ya majaribio, kitufe cha sarafu, vijiti vya furaha na vitufe vya kuwasha moto. Ongeza spika kwa kutoa sauti kutoka kwa ubao wa jamma.

Fuata hatua hizi kwa jaribio lako la kwanza la kuwasha:

1. Chomeka kiunganishi cha jamma kwenye ubao. Hakikisha kiunganishi kinafaa kwa njia sahihi.

2. Washa usambazaji wa umeme. Tazama taa au sauti kutoka kwa ubao wa ukumbi wa michezo.

3. Angalia onyesho. Unapaswa kuona skrini ya mchezo au hali ya majaribio.

4. Bonyeza kila kitufe na usogeze kijiti cha kufurahisha. Sikiliza sauti na uangalie harakati kwenye skrini.

5. Tumia multimeter ya digital ili kuangalia voltages. Hakikisha bodi inapata nguvu inayofaa.

6. Ikiwa una uchunguzi wa kimantiki, jaribu mistari ya mawimbi kwa shughuli.

Kidokezo: Daima weka mikono yako mbali na nyaya za moja kwa moja unapowasha mfumo.

Vidokezo vya Utatuzi

Wakati mwingine mambo hayafanyi kazi baada ya kusanidi kuunganisha jamma. Unaweza kurekebisha matatizo mengi na hundi rahisi.

Vidhibiti Haifanyi kazi

• Unganisha kijiti cha furaha kimoja pekee na kitufe kimoja kwa kidhibiti. Acha kuunganishwa kwa LED.

• Ongeza kila kitufe kimoja kwa wakati mmoja. Ikiwa vidhibiti vitaacha kufanya kazi, umepata kitufe ambacho kimepotoshwa.

• Rekebisha wiring na ujaribu tena.

Matatizo ya Video

• Unaweza kuona skrini ya kijani kibichi au gridi ya skrini ndogo. Hii inamaanisha kuwa mawimbi ya video si thabiti.

• Jaribu usambazaji tofauti wa umeme wa 5V uliodhibitiwa kwa kibadilishaji.

• Ongeza kizuia 75-ohm kati ya usawazishaji na ardhi.

• Weka capacitor ya 220uF kwenye mstari kati ya miunganisho ya jamma na kibadilishaji.

• Hatua hizi husaidia kuleta utulivu wa matokeo ya video.

Jedwali la Marejeleo la Haraka

Kumbuka: Weka lebo kwenye waya na viunganishi vyote. Hii inafanya marekebisho ya siku zijazo kuwa rahisi zaidi.

Unaweza kupata toleo jipya la ukumbi wako wa michezo kwa kuunganisha jamma mpya kwa kutumia zana za kimsingi na hatua za uangalifu. Wapenda hobby wengi humaliza mradi huu bila shida. Ikiwa unapata shida, jaribu marekebisho haya ya haraka:

• Badilisha kitufe cha microswitch na moja inayofanya kazi.

• Jaribu kuunganisha nyingine ikiwa unayo.

• Unganisha waya kwenye kifungo cha kufanya kazi.

• Badilisha ubao wa ubadilishaji au kiunganishi.

• Tumia multimeter kuangalia kuendelea kwa waya.

Kuwa mvumilivu na uweke alama kwenye waya zako. Unaweza kuongeza vipengele zaidi au vidhibiti maalum katika siku zijazo.

Maswali Yanayoulizwa Mara kwa Mara

Je, kiwango cha JAMMA ni kipi?

Kiwango cha JAMMA ni sheria ya wiring kwa makabati ya arcade. Inakuwezesha kubadilisha bodi za mchezo kwa urahisi. Unaunganisha nishati, video, sauti na vidhibiti kwa kuunganisha moja.

Je! ninaweza kutumia kuunganisha kwa JAMMA kwenye baraza la mawaziri la uwanja wa michezo?

Unaweza kutumia kuunganisha JAMMA katika makabati mengi ya kawaida. Baadhi ya makabati mapya au maalum yanaweza kuhitaji adapta. Daima angalia wiring za baraza lako la mawaziri kabla ya kuanza.

Nitajuaje ikiwa bodi yangu ya mchezo inahitaji -5V?

Angalia mwongozo au lebo ya bodi yako ya mchezo. Ikiwa itaorodhesha -5V, chapa yako lazima iwe na waya -5V. Bodi nyingi za kisasa hazihitaji, lakini baadhi ya wazee wanaihitaji.

Je, ni zana gani ninahitaji kusakinisha kuunganisha kwa JAMMA?

Unahitaji screwdriver, cutters waya, crimper, mkanda wa umeme, na multimeter. Zana hizi hukusaidia kuunganisha waya kwa usalama na kuangalia kazi yako.

Kwa nini video yangu inaonekana vibaya baada ya kusakinisha kuunganisha?

Huenda umechanganya waya za video au unahitaji kipingamizi kwenye mstari wa kusawazisha. Angalia miunganisho yako mara mbili. Jaribu kuongeza kizuia 75-ohm kati ya usawazishaji na msingi kwa picha thabiti.
