вступ
Встановлення аркадного джгута проводів є основним завданням для тих, хто хоче створити або відремонтувати аркадну машину. Незалежно від того, чи ви любитель, чи професійний технік, розуміння тонкощів аркадного джгута проводів має вирішальне значення для забезпечення оптимальної продуктивності та безпеки. Процес передбачає ретельне планування, знання електричних систем і дотримання конкретних протоколів встановлення.
Мета цього посібника – надати всебічний, заснований на дослідженнях аналіз кроків, пов’язаних зі встановленням аркадного джгута проводів. Ми заглибимося в технічні аспекти, надамо практичні поради та посилатимемося на галузеві стандарти, щоб надати вам знання, необхідні для успішного встановлення. Щоб глибше зрозуміти різні типи джгутів, ознайомтеся з докладнішою інформацією аркадні варіанти джгутів . доступні
Розуміння джгута проводів Arcade
Жгут проводів аркадної гри — це центральна нервова система аркадної машини, яка відповідає за підключення всіх електричних компонентів, таких як панель керування, дисплей, блок живлення та динаміки. Це гарантує, що сигнали та живлення належним чином розподіляються по машині. Добре встановлений джгут гарантує надійну роботу та зменшує ризик несправностей або загроз безпеці.
Джгути призначені для організації та захисту проводів, запобігання короткого замикання та механічних пошкоджень. У аркадних автоматах вони повинні адаптуватися до різних напруг і типів сигналів, що потребує ретельного вибору та встановлення. Важливо враховувати такі фактори, як калібр дроту, ізоляційний матеріал і типи з’єднувачів.
Компоненти Arcade Wire Harness
Основні компоненти включають:
Роз’єми: точки інтерфейсу для компонентів.
Дроти: провідні шляхи для електричних сигналів.

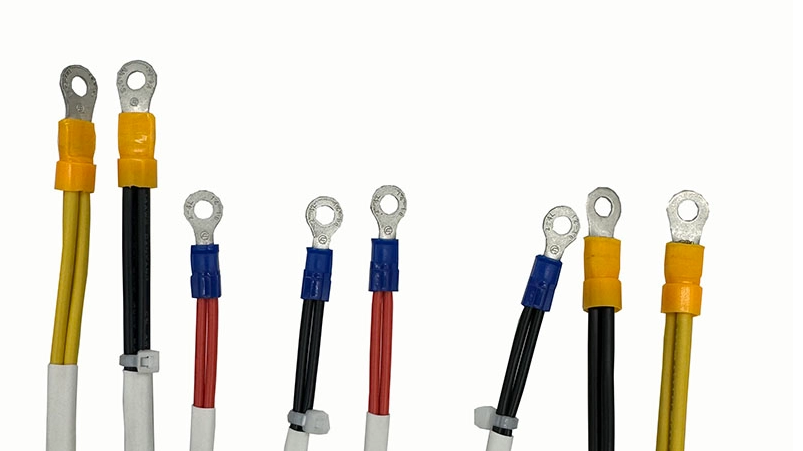

Клеми: Кінцеві точки для підключення проводів.
Захисні покриття: ізоляційні та екрануючі матеріали.
Розуміння ролі кожного компонента є основним у процесі встановлення.
Підготовка перед установкою
Перед початком монтажу необхідно ретельно підготуватися. Це передбачає збір інструментів, перегляд схем і забезпечення готовності всіх компонентів до складання.
Необхідні інструменти та матеріали
Зазвичай потрібні такі інструменти:
Наявність усіх інструментів під рукою спрощує процес встановлення та запобігає помилкам.
Перегляд схеми підключення
Схема з’єднання – це детальна схема, яка ілюструє електричні з’єднання в аркадному автоматі. Ретельний огляд дозволяє визначити:
Розташування компонентів
Коди кольорів проводів
Точки підключення
Вимоги до напруги
Розуміння схеми зменшує ймовірність неправильного підключення та потенційного пошкодження.
Покрокова інструкція зі встановлення
Процес встановлення включає кілька важливих етапів. Кожен з них має бути виконаний з точністю, щоб аркадна машина працювала правильно.
1. Розкладка джгутів
Почніть з укладання джгута проводів відповідно до схеми машини. Розташуйте джгут так, щоб роз’єми збігалися з відповідними компонентами. Це фізичне вирівнювання допомагає візуалізувати зв’язки та визначити будь-які потенційні перешкоди.
2. Підключення проводів живлення
Підключіть джгут до блоку живлення (БП). Щоб запобігти пошкодженню, переконайтеся, що під’єднано відповідні лінії напруги. Як правило, аркадні машини використовують кілька рівнів напруги, наприклад +5 В, +12 В і -5 В. Ще раз перевірте з’єднання за схемою.
3. Електропроводка ППК
Панель керування містить джойстики, кнопки та інші пристрої введення. Під’єднайте кожен дріт відповідно до кольорових кодів і етикеток. Надійно спаяйте або обтисніть з’єднання та використовуйте термозбіжну трубку для ізоляції відкритих проводів.
4. Підключення дисплея
Підключіть дроти відеовиходу до монітора. Аркадні дисплеї можуть використовувати підключення RGB, CGA, EGA або VGA. Переконайтеся в сумісності між джгутом і монітором і відрегулюйте всі необхідні параметри на панелі керування монітора.
5. Підключення аудіосистеми
Підключіть аудіовихід до колонок або підсилювачів. Зверніть увагу на полярність, щоб зберегти якість звуку. Захищені з’єднання допомагають запобігти пропаданню звуку та перешкодам.
6. Заземлення та заходи безпеки
Належне заземлення має важливе значення для безпеки та продуктивності. Підключіть усі дроти заземлення до загальної точки заземлення. Це зменшує електричний шум і захищає від ураження електричним струмом.
7. Організація та кріплення проводів
Використовуйте кабельні стяжки або дротяний верстат, щоб акуратно організувати джгути. Це не тільки покращує естетичність, але й полегшує майбутній догляд. Уникайте різких згинів і переконайтеся, що дроти не защемлені та не натягнуті.
Тестування інсталяції
Після встановлення вирішальним є ретельне тестування. Він гарантує, що всі з’єднання є правильними та що машина працює належним чином.
Використання мультиметра
Мультиметр може перевіряти рівні напруги, безперервність електропроводки та виявляти короткі замикання. Перевірте вихід джерела живлення перед увімкненням машини. Перевірте безперервність між роз’ємами, щоб підтвердити правильність з’єднань.
Початкове ввімкнення
Увімкнувши машину вперше, спостерігайте за будь-якими незвичними звуками, запахами або візуальними ознаками проблем. Будьте готові негайно вимкнути живлення, якщо виникнуть проблеми.
Тестування функціональності
Перевірте всі входи на панелі керування, перевірте вихід дисплея та перевірте функціональність звуку. Пограйте в гру, щоб переконатися, що всі компоненти взаємодіють правильно.
Загальні виклики та рішення
Під час встановлення ви можете зіткнутися з кількома проблемами. Розуміння типових проблем може допомогти у вирішенні проблем.
Неправильні підключення проводів
Помилки в проводці можуть призвести до виходу з ладу компонентів. Перевірте всі з’єднання відповідно до схеми та розгляньте маркування проводів під час встановлення.
Перешкоди сигналу
Електричний шум може вплинути на продуктивність. Використовуйте екрановані дроти для чутливих сигналів і дотримуйтесь правил заземлення.
Сумісність компонентів
Переконайтеся, що всі частини сумісні. Невідповідна напруга або тип роз’єму потребують адаптерів або заміни. Зверніться до специфікацій компонентів під час планування.
Передові методи встановлення
Для тих, хто хоче ще більше вдосконалити свої аркадні машини, розширені методи пропонують додаткові функції та налаштування.
Виготовлення ременів на замовлення
Створення нестандартного джгута дротів дозволяє приймати індивідуальні рішення. Це може вмістити унікальні конфігурації або інтегрувати сучасні компоненти в вінтажні машини.
Оновлення компонентів
Оновлення до більш якісних джойстиків, кнопок або дисплеїв покращує ігровий досвід. Переконайтеся, що оновлення сумісні з наявним джгутом або відрегулюйте джгут відповідно.
Реалізація модульних з'єднань
Модульні з'єднання полегшують обслуговування та заміну деталей. Використання стандартизованих роз’ємів може спростити майбутні оновлення або ремонт.
Міркування щодо безпеки
Безпека завжди має бути пріоритетом під час встановлення. Небезпека ураження електричним струмом може призвести до травм або пошкодження обладнання, якщо не поводитися належним чином.
Протоколи електробезпеки
Завжди вимикайте живлення перед роботою з електричними компонентами. Використовуйте ізольовані інструменти та будьте обережні з конденсаторами, які можуть утримувати заряд, навіть коли живлення вимкнено.
Запобігання пожежі
Правильний розмір проводів і надійні з'єднання запобігають перегріву. Уникайте перевантаження ланцюгів і використовуйте компоненти, розраховані на заплановану напругу та струм.
Технічне обслуговування та усунення несправностей
Регулярне обслуговування гарантує довговічність і надійність. Розуміння методів усунення несправностей допомагає швидко вирішувати проблеми.
Регулярні перевірки
Періодично перевіряйте джгут проводів на наявність ознак зносу, корозії чи пошкоджень. Замініть будь-які пошкоджені компоненти, щоб запобігти збоям.
Діагностичні засоби
Використовуйте такі діагностичні засоби, як мультиметри та логічні пробники, щоб виявити проблеми. Знайомство з цими інструментами покращує вашу здатність ефективно вирішувати проблеми.
Екологічні міркування
Операційне середовище може вплинути на продуктивність аркадної машини. Необхідно контролювати такі фактори, як температура, вологість і пил.
Контроль температури
Високі температури можуть пошкодити компоненти. Забезпечте належну вентиляцію та розгляньте можливість додавання вентиляторів, якщо це необхідно.
Вологість і вологість
Волога може спричинити корозію та коротке замикання. Зберігайте машину в сухому середовищі та використовуйте вологостійкі матеріали.
Висновок
Встановлення джгута аркадних проводів – складне, але корисне завдання. Це вимагає ретельного планування, уваги до деталей і дотримання протоколів безпеки. Дотримуючись інструкцій, викладених у цьому посібнику, ви можете забезпечити успішне встановлення, яке забезпечить надійну роботу та задоволення протягом багатьох років. Пам’ятайте, що використання якісних компонентів є надійним аркадний джгут дротів значно сприяє загальному успіху вашого проекту.
поширені запитання
1. Чому важливий правильний монтаж аркадного джгута?
Правильне встановлення гарантує безпечну та ефективну роботу аркадної машини. Це запобігає проблемам з електрикою, подовжує термін служби компонентів і покращує продуктивність.
2. Чи можу я використовувати будь-який джгут проводів для моєї аркадної машини?
Важливо використовувати джгут, сумісний із конкретною моделлю машини та компонентами. Використання правильного аркадного джгута забезпечує належне підключення та функціональність.
3. Які інструменти необхідні для монтажу аркадного джгута?
Основні інструменти включають засоби для зачистки дроту, паяльник, мультиметр, термозбіжну трубку та кабельні стяжки. Ці інструменти допомагають створювати безпечні та надійні з’єднання.
4. Як усунути несправності, якщо моя аркадна машина не вмикається після встановлення?
Спочатку перевірте підключення живлення та переконайтеся, що всі дроти підключені відповідно до схеми. Використовуйте мультиметр, щоб перевірити рівні напруги та безперервність дроту аркадного джгута.
5. Чи потрібна пайка при монтажі джгута проводів?
Хоча пайка не завжди необхідна, вона забезпечує міцні та надійні з’єднання, особливо для компонентів, які можуть зазнавати руху або вібрації.
6. Як часто я повинен виконувати технічне обслуговування джгута проводів аркадних систем?
Регулярні перевірки рекомендовано кожні шість місяців або рік, залежно від використання. Під час технічного обслуговування шукайте ознаки зносу, корозії чи пошкоджень.
7. Де я можу знайти якісні аркадні джгути для свого проекту?
Якісні джгути можна придбати у перевірених постачальників, що спеціалізуються на аркадних компонентах. Вивчення варіантів, подібних до тих, які знайдено на постачальники аркадних джгутів гарантують, що ви отримаєте надійні продукти.
