Εισαγωγή
Η εγκατάσταση μιας πλεξούδας καλωδίων arcade είναι μια θεμελιώδης εργασία για όποιον θέλει να κατασκευάσει ή να ανακαινίσει μια μηχανή arcade. Είτε είστε χομπίστας είτε επαγγελματίας τεχνικός, η κατανόηση των περιπλοκών μιας πλεξούδας καλωδίων arcade είναι ζωτικής σημασίας για τη διασφάλιση της βέλτιστης απόδοσης και ασφάλειας. Η διαδικασία περιλαμβάνει σχολαστικό σχεδιασμό, γνώση ηλεκτρικών συστημάτων και τήρηση συγκεκριμένων πρωτοκόλλων εγκατάστασης.
Ο σκοπός αυτού του οδηγού είναι να παρέχει μια ολοκληρωμένη ανάλυση βασισμένη στην έρευνα των βημάτων που περιλαμβάνονται στην εγκατάσταση μιας πλεξούδας καλωδίων arcade. Θα εμβαθύνουμε στις τεχνικές πτυχές, θα παρέχουμε πρακτικές συμβουλές και θα αναφερθούμε στα βιομηχανικά πρότυπα για να σας εξοπλίσουμε με τις γνώσεις που απαιτούνται για μια επιτυχημένη εγκατάσταση. Για μια βαθύτερη κατανόηση των διαφορετικών τύπων καλωδίων, εξετάστε το ενδεχόμενο να εξερευνήσετε περισσότερα καλωδίων arcade . διαθέσιμες επιλογές
Κατανόηση της πλεξούδας καλωδίων Arcade
Μια πλεξούδα καλωδίων arcade είναι το κεντρικό νευρικό σύστημα μιας μηχανής arcade, υπεύθυνη για τη σύνδεση όλων των ηλεκτρικών εξαρτημάτων όπως ο πίνακας ελέγχου, η οθόνη, το τροφοδοτικό και τα ηχεία. Εξασφαλίζει ότι τα σήματα και η ισχύς κατανέμονται κατάλληλα σε όλο το μηχάνημα. Μια καλά τοποθετημένη πλεξούδα εγγυάται αξιόπιστη λειτουργία και μειώνει τον κίνδυνο δυσλειτουργιών ή κινδύνους για την ασφάλεια.
Οι πλεξούδες καλωδίων έχουν σχεδιαστεί για να οργανώνουν και να προστατεύουν τα καλώδια, αποτρέποντας βραχυκυκλώματα και μηχανικές βλάβες. Στις μηχανές arcade, πρέπει να προσαρμόζονται σε διάφορες τάσεις και τύπους σημάτων, κάτι που απαιτεί προσεκτική επιλογή και εγκατάσταση. Παράγοντες όπως το μετρητή καλωδίων, το μονωτικό υλικό και οι τύποι συνδετήρων αποτελούν κρίσιμα ζητήματα.
Εξαρτήματα μιας πλεξούδας καλωδίων Arcade
Τα κύρια συστατικά περιλαμβάνουν:
Υποδοχές: Σημεία διεπαφής για εξαρτήματα.
Καλώδια: Αγώγιμα μονοπάτια για ηλεκτρικά σήματα.

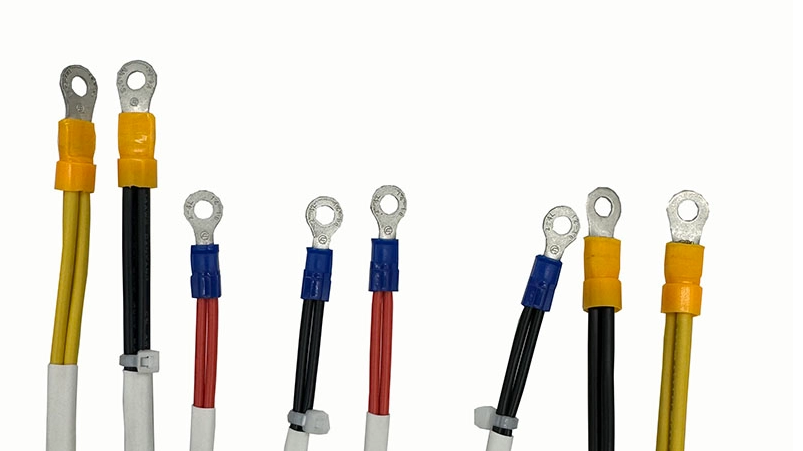

Τερματικά: Τερματικά σημεία για συνδέσεις καλωδίων.
Προστατευτικά καλύμματα: Υλικά μόνωσης και θωράκισης.
Η κατανόηση του ρόλου κάθε στοιχείου είναι θεμελιώδης στη διαδικασία εγκατάστασης.
Προετοιμασία Προεγκατάστασης
Πριν ξεκινήσετε την εγκατάσταση, είναι απαραίτητο να προετοιμαστείτε προσεκτικά. Αυτό περιλαμβάνει τη συλλογή εργαλείων, την αναθεώρηση σχηματικών σχεδίων και τη διασφάλιση ότι όλα τα εξαρτήματα είναι έτοιμα για συναρμολόγηση.
Εργαλεία και υλικά που χρειάζονται
Συνήθως απαιτούνται τα ακόλουθα εργαλεία:
Απογυμνωτές και κόφτες σύρματος
Κολλητήρι και κολλητήρι
Θερμοσυστελλόμενος σωλήνας
Πολύμετρο για δοκιμή
Καλωδιακά δέματα ή συρμάτινο αργαλειό για οργάνωση
Έχοντας όλα τα εργαλεία σε ετοιμότητα απλοποιεί τη διαδικασία εγκατάστασης και βοηθά στην αποφυγή σφαλμάτων.
Ανασκόπηση του Σχήματος Καλωδίωσης
Ένα σχηματικό σχέδιο καλωδίωσης είναι ένα λεπτομερές διάγραμμα που απεικονίζει τις ηλεκτρικές συνδέσεις εντός του μηχανήματος arcade. Η διεξοδική αναθεώρησή του σάς επιτρέπει να αναγνωρίσετε:
Η κατανόηση του σχηματικού μειώνει την πιθανότητα εσφαλμένης καλωδίωσης και πιθανής ζημιάς.
Οδηγός εγκατάστασης βήμα προς βήμα
Η διαδικασία εγκατάστασης περιλαμβάνει πολλά κρίσιμα βήματα. Κάθε ένα πρέπει να εκτελεστεί με ακρίβεια για να διασφαλιστεί ότι η μηχανή arcade λειτουργεί σωστά.
1. Τοποθέτηση της πλεξούδας
Ξεκινήστε τοποθετώντας την πλεξούδα καλωδίων σύμφωνα με τη διάταξη του μηχανήματος. Τοποθετήστε την πλεξούδα έτσι ώστε οι σύνδεσμοι να ευθυγραμμίζονται με τα αντίστοιχα εξαρτήματα. Αυτή η φυσική ευθυγράμμιση βοηθά στην οπτικοποίηση των συνδέσεων και στον εντοπισμό τυχόν πιθανών εμποδίων.
2. Σύνδεση καλωδίων τροφοδοτικού
Συνδέστε την πλεξούδα στη μονάδα τροφοδοσίας (PSU). Βεβαιωθείτε ότι έχουν συνδεθεί οι σωστές γραμμές τάσης για να αποφύγετε ζημιές. Συνήθως, οι μηχανές arcade χρησιμοποιούν πολλαπλά επίπεδα τάσης όπως +5V, +12V και -5V. Ελέγξτε ξανά τις συνδέσεις σε σχέση με το σχηματικό.
3. Καλωδίωση του πίνακα ελέγχου
Ο πίνακας ελέγχου περιλαμβάνει joysticks, κουμπιά και άλλες συσκευές εισόδου. Συνδέστε κάθε καλώδιο σύμφωνα με τους χρωματικούς κωδικούς και τις ετικέτες. Συγκολλήστε ή πρεσάρετε τις συνδέσεις με ασφάλεια και χρησιμοποιήστε σωλήνες συρρίκνωσης θερμότητας για να μονώσετε τα εκτεθειμένα καλώδια.
4. Σύνδεση της οθόνης
Συνδέστε τα καλώδια εξόδου βίντεο στην οθόνη οθόνης. Οι οθόνες Arcade ενδέχεται να χρησιμοποιούν συνδέσεις RGB, CGA, EGA ή VGA. Διασφαλίστε τη συμβατότητα μεταξύ της πλεξούδας και της οθόνης και προσαρμόστε τις απαραίτητες ρυθμίσεις στον πίνακα ελέγχου της οθόνης.
5. Συνδέσεις συστήματος ήχου
Συνδέστε την έξοδο ήχου σε ηχεία ή ενισχυτές. Δώστε προσοχή στην πολικότητα για να διατηρήσετε την ποιότητα του ήχου. Οι ασφαλείς συνδέσεις συμβάλλουν στην αποφυγή διακοπής ήχου και παρεμβολών.
6. Μέτρα Γείωσης και Ασφάλειας
Η σωστή γείωση είναι απαραίτητη για την ασφάλεια και την απόδοση. Συνδέστε όλα τα καλώδια γείωσης σε ένα κοινό σημείο γείωσης. Αυτό μειώνει τον ηλεκτρικό θόρυβο και προστατεύει από ηλεκτροπληξία.
7. Οργάνωση και ασφάλιση καλωδίων
Χρησιμοποιήστε δεσμούς καλωδίων ή συρμάτινο αργαλειό για να οργανώσετε τακτοποιημένα τη ζώνη. Αυτό όχι μόνο βελτιώνει την αισθητική αλλά και διευκολύνει τη μελλοντική συντήρηση. Αποφύγετε τις απότομες στροφές και βεβαιωθείτε ότι τα καλώδια δεν είναι τσιμπημένα ή τεντωμένα.
Δοκιμή της εγκατάστασης
Μετά την εγκατάσταση, η διεξοδική δοκιμή είναι ζωτικής σημασίας. Διασφαλίζει ότι όλες οι συνδέσεις είναι σωστές και ότι το μηχάνημα λειτουργεί όπως προβλέπεται.
Χρησιμοποιώντας ένα πολύμετρο
Ένα πολύμετρο μπορεί να επαληθεύσει τα επίπεδα τάσης, τη συνέχεια και να ανιχνεύσει βραχυκύκλωμα. Ελέγξτε τις εξόδους του τροφοδοτικού πριν ενεργοποιήσετε το μηχάνημα. Ελέγξτε τη συνέχεια μεταξύ των υποδοχών για να επιβεβαιώσετε τις σωστές συνδέσεις.
Αρχική ενεργοποίηση
Όταν ενεργοποιείτε το μηχάνημα για πρώτη φορά, παρακολουθήστε για τυχόν ασυνήθιστους ήχους, μυρωδιές ή οπτικές ενδείξεις προβλημάτων. Να είστε έτοιμοι να διακόψετε την παροχή ρεύματος αμέσως εάν προκύψουν προβλήματα.
Δοκιμή Λειτουργικότητας
Ελέγξτε όλες τις εισόδους στον πίνακα ελέγχου, επαληθεύστε την έξοδο της οθόνης και ελέγξτε τη λειτουργία ήχου. Παίξτε ένα παιχνίδι για να διασφαλίσετε ότι όλα τα στοιχεία αλληλεπιδρούν σωστά.
Κοινές προκλήσεις και λύσεις
Κατά την εγκατάσταση, ενδέχεται να αντιμετωπίσετε πολλές προκλήσεις. Η κατανόηση κοινών προβλημάτων μπορεί να βοηθήσει στην αντιμετώπιση προβλημάτων.
Λανθασμένες συνδέσεις καλωδίωσης
Τα λάθη στην καλωδίωση μπορεί να οδηγήσουν σε αστοχία εξαρτήματος. Ελέγξτε ξανά όλες τις συνδέσεις σε σχέση με το σχηματικό και σκεφτείτε την επισήμανση των καλωδίων κατά την εγκατάσταση.
Παρεμβολή σήματος
Ο ηλεκτρικός θόρυβος μπορεί να επηρεάσει την απόδοση. Χρησιμοποιήστε θωρακισμένα καλώδια για ευαίσθητα σήματα και διατηρήστε τις σωστές πρακτικές γείωσης.
Συμβατότητα εξαρτημάτων
Βεβαιωθείτε ότι όλα τα εξαρτήματα είναι συμβατά. Οι λανθασμένες τάσεις ή οι τύποι συνδετήρων απαιτούν προσαρμογείς ή αντικαταστάσεις. Ανατρέξτε στις προδιαγραφές εξαρτημάτων κατά τον σχεδιασμό.
Προηγμένες τεχνικές εγκατάστασης
Για όσους θέλουν να βελτιώσουν περαιτέρω τις μηχανές arcade τους, οι προηγμένες τεχνικές προσφέρουν πρόσθετη λειτουργικότητα και προσαρμογή.
Προσαρμοσμένη κατασκευή καλωδίων
Η δημιουργία μιας προσαρμοσμένης πλεξούδας καλωδίων επιτρέπει προσαρμοσμένες λύσεις. Αυτό μπορεί να φιλοξενήσει μοναδικές διαμορφώσεις ή να ενσωματώσει σύγχρονα εξαρτήματα σε vintage μηχανές.
Αναβάθμιση εξαρτημάτων
Η αναβάθμιση σε joystick, κουμπιά ή οθόνες υψηλότερης ποιότητας βελτιώνει την εμπειρία παιχνιδιού. Βεβαιωθείτε ότι οι αναβαθμίσεις είναι συμβατές με την υπάρχουσα πλεξούδα ή προσαρμόστε την καλωδίωση ανάλογα.
Υλοποίηση αρθρωτών συνδέσεων
Οι αρθρωτές συνδέσεις διευκολύνουν την εύκολη συντήρηση και την αντικατάσταση εξαρτημάτων. Η χρήση τυποποιημένων υποδοχών μπορεί να απλοποιήσει τις μελλοντικές αναβαθμίσεις ή επισκευές.
Ζητήματα ασφάλειας
Η ασφάλεια πρέπει να είναι πάντα προτεραιότητα κατά την εγκατάσταση. Οι ηλεκτρικοί κίνδυνοι μπορεί να προκαλέσουν τραυματισμό ή ζημιά στον εξοπλισμό εάν δεν αντιμετωπιστούν σωστά.
Πρωτόκολλα Ηλεκτρικής Ασφάλειας
Πάντα να αποσυνδέετε το ρεύμα πριν εργαστείτε σε ηλεκτρικά εξαρτήματα. Χρησιμοποιήστε μονωμένα εργαλεία και να είστε προσεκτικοί με τους πυκνωτές που μπορεί να κρατήσουν φορτίο ακόμα και όταν το ρεύμα είναι απενεργοποιημένο.
Πρόληψη πυρκαγιάς
Το σωστό μέγεθος καλωδίων και οι ασφαλείς συνδέσεις αποτρέπουν την υπερθέρμανση. Αποφύγετε την υπερφόρτωση των κυκλωμάτων και χρησιμοποιήστε εξαρτήματα που έχουν ονομαστική τιμή για την προβλεπόμενη τάση και ρεύμα.
Συντήρηση και αντιμετώπιση προβλημάτων
Η τακτική συντήρηση εξασφαλίζει μακροζωία και αξιοπιστία. Η κατανόηση των τεχνικών αντιμετώπισης προβλημάτων βοηθά στην άμεση αντιμετώπιση προβλημάτων.
Επιθεωρήσεις ρουτίνας
Επιθεωρείτε περιοδικά την πλεξούδα καλωδίων για σημάδια φθοράς, διάβρωσης ή ζημιάς. Αντικαταστήστε τυχόν εξαρτήματα που έχουν υποστεί βλάβη για να αποφύγετε βλάβες.
Διαγνωστικά εργαλεία
Χρησιμοποιήστε διαγνωστικά εργαλεία όπως πολύμετρα και λογικούς ανιχνευτές για να εντοπίσετε προβλήματα. Η εξοικείωση με αυτά τα εργαλεία ενισχύει την ικανότητά σας να αντιμετωπίζετε αποτελεσματικά τα προβλήματα.
Περιβαλλοντικές Θεωρήσεις
Το περιβάλλον λειτουργίας μπορεί να επηρεάσει την απόδοση του μηχανήματος arcade σας. Πρέπει να αντιμετωπίζονται παράγοντες όπως η θερμοκρασία, η υγρασία και η σκόνη.
Έλεγχος θερμοκρασίας
Οι υψηλές θερμοκρασίες μπορούν να υποβαθμίσουν τα εξαρτήματα. Εξασφαλίστε επαρκή αερισμό και εξετάστε το ενδεχόμενο να προσθέσετε ανεμιστήρες ψύξης εάν είναι απαραίτητο.
Υγρασία και Υγρασία
Η υγρασία μπορεί να προκαλέσει διάβρωση και ηλεκτρικά σορτς. Διατηρήστε το μηχάνημα σε στεγνό περιβάλλον και σκεφτείτε να χρησιμοποιήσετε υλικά ανθεκτικά στην υγρασία.
Σύναψη
Η εγκατάσταση μιας πλεξούδας καλωδίων arcade είναι μια πολύπλοκη αλλά ικανοποιητική εργασία. Απαιτεί προσεκτικό σχεδιασμό, προσοχή στη λεπτομέρεια και τήρηση των πρωτοκόλλων ασφαλείας. Ακολουθώντας τις οδηγίες που περιγράφονται σε αυτόν τον οδηγό, μπορείτε να εξασφαλίσετε μια επιτυχημένη εγκατάσταση που παρέχει αξιόπιστη απόδοση και απόλαυση για τα επόμενα χρόνια. Θυμηθείτε, χρησιμοποιώντας ποιοτικά εξαρτήματα όπως ένα αξιόπιστο Η πλεξούδα καλωδίων arcade συμβάλλει σημαντικά στη συνολική επιτυχία του έργου σας.
Συχνές ερωτήσεις
1. Γιατί είναι σημαντική η σωστή εγκατάσταση μιας πλεξούδας καλωδίων arcade;
Η σωστή εγκατάσταση διασφαλίζει ότι η μηχανή arcade λειτουργεί με ασφάλεια και αποτελεσματικότητα. Αποτρέπει ηλεκτρικά προβλήματα, παρατείνει τη διάρκεια ζωής των εξαρτημάτων και βελτιώνει την απόδοση.
2. Μπορώ να χρησιμοποιήσω οποιαδήποτε δέσμη καλωδίων για τη μηχανή arcade μου;
Είναι απαραίτητο να χρησιμοποιείτε μια πλεξούδα συμβατή με το συγκεκριμένο μοντέλο μηχανής και εξαρτήματα. Η χρήση της σωστής πλεξούδας καλωδίων arcade εξασφαλίζει σωστές συνδέσεις και λειτουργικότητα.
3. Ποια εργαλεία είναι απαραίτητα για την εγκατάσταση μιας πλεξούδας καλωδίων arcade;
Τα βασικά εργαλεία περιλαμβάνουν απογυμνωτές καλωδίων, συγκολλητικό σίδερο, πολύμετρο, θερμοσυστελλόμενο σωλήνα και δεσίματα καλωδίων. Αυτά τα εργαλεία βοηθούν στη δημιουργία ασφαλών και αξιόπιστων συνδέσεων.
4. Πώς μπορώ να αντιμετωπίσω τα προβλήματα εάν το μηχάνημα arcade δεν ενεργοποιείται μετά την εγκατάσταση;
Πρώτα, ελέγξτε τις συνδέσεις ρεύματος και βεβαιωθείτε ότι όλα τα καλώδια είναι συνδεδεμένα σύμφωνα με το σχηματικό. Χρησιμοποιήστε ένα πολύμετρο για να επαληθεύσετε τα επίπεδα τάσης και τη συνέχεια στην πλεξούδα καλωδίων arcade.
5. Είναι απαραίτητη η συγκόλληση κατά την εγκατάσταση μιας καλωδίωσης;
Αν και δεν είναι πάντα απαραίτητη, η συγκόλληση παρέχει ισχυρές και αξιόπιστες συνδέσεις, ειδικά για εξαρτήματα που ενδέχεται να παρουσιάσουν κίνηση ή κραδασμούς.
6. Πόσο συχνά πρέπει να εκτελώ συντήρηση στην πλεξούδα καλωδίων arcade μου;
Συνιστώνται τακτικοί έλεγχοι κάθε έξι μήνες έως ένα χρόνο, ανάλογα με τη χρήση. Αναζητήστε σημάδια φθοράς, διάβρωσης ή ζημιάς κατά τη συντήρηση.
7. Πού μπορώ να βρω ποιοτικές πλεξούδες καλωδίων arcade για το έργο μου;
Οι ποιοτικές ζώνες μπορούν να προμηθευτούν από αξιόπιστους προμηθευτές που ειδικεύονται στα εξαρτήματα arcade. Εξερεύνηση επιλογών όπως αυτές που βρίσκονται στο Οι πάροχοι καλωδίων arcade διασφαλίζουν ότι λαμβάνετε αξιόπιστα προϊόντα.
