Charakteristický popis

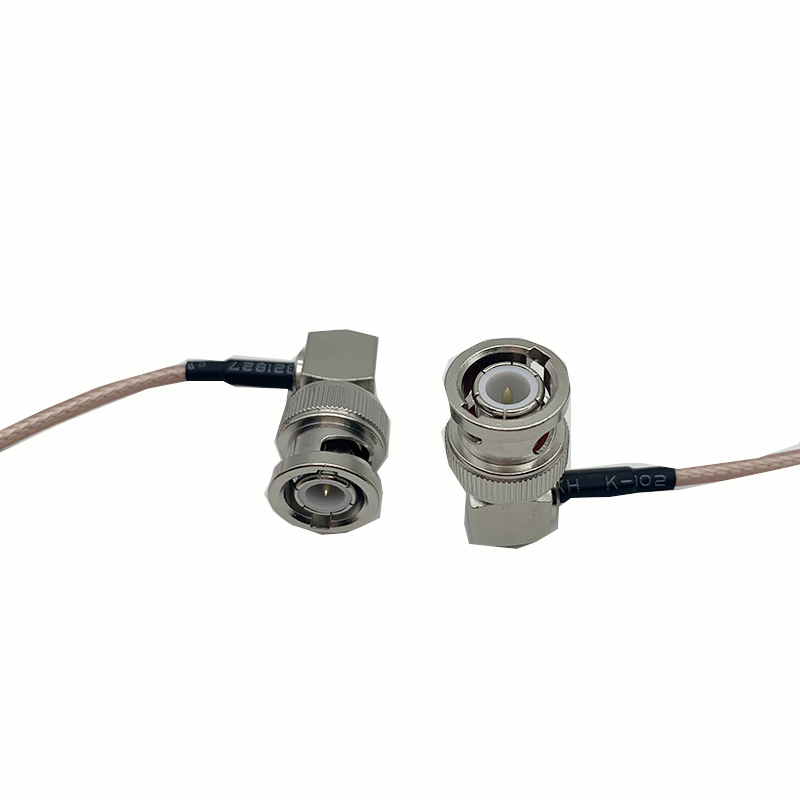

Vlastná kompatibilita SMA/BNC : Obsahuje konektory BNC samec-to-BNC samec s adaptérmi SMA, ktoré podporujú bezproblémovú integráciu s anténami základňových staníc 5G a bezdrôtovými smerovačmi.
Široký frekvenčný rozsah : Funguje od DC do 18 GHz (vysokovýkonné varianty až do 26,5 GHz), pokrýva 5G (3,5 GHz), GPS (1,5 GHz) a mikrovlnné pásma.
Charakteristická impedancia 50Ω : Zodpovedá štandardom prenosu RF signálu, minimalizuje odraz signálu a stratu výkonu (≤0,1dB/m pri 10GHz).
Pletené kovové tienenie : 95% pocínovaný medený oplet blokuje EMI/RFI z blízkych elektrických vedení, čím zaisťuje stabilný signál pre bezdrôtovú komunikáciu.
Flexibilné/polopevné možnosti : Flexibilné káble (PVC plášť) sa hodia do úzkych priestorov v základňových staniciach; polotuhé (PTFE plášť) ponúkajú stabilitu pre pevné držiaky antény.
Prieskum trhu
Očakáva sa, že globálny trh s montážou káblov RF do roku 2029 vzrastie na 9,8 miliardy dolárov, čo bude poháňané zavádzaním 5G. Správa z roku 2024 zistila, že 70 % telekomunikačných operátorov uprednostňuje vlastné adaptéry SMA/BNC, aby zodpovedali rôznym anténnym rozhraniam. Okrem toho základňové stanice 5G vyžadujú káble so stratou ≤ 0,2 dB/m – naše káble SMA spĺňajú tento štandard, čím sa znižuje miera výpadkov signálu o 35 % v porovnaní so všeobecnými káblami RF.
Performance Meets
Nízky útlm signálu : Stratí len 0,1 dB/m pri 10 GHz a 0,3 dB/m pri 18 GHz, čím sa zabezpečí silný signál z antén do prijímačov základnej stanice.
Mechanická odolnosť : Závitové konektory SMA vydržia viac ako 500 párovacích cyklov, zatiaľ čo opletené tienenie odoláva ťahovej sile 100 N bez poškodenia.
Odolnosť voči poveternostným vplyvom : PVC plášť je odolný voči UV žiareniu a má hodnotenie IP65, vhodný pre vonkajšie 5G základňové stanice vystavené dažďu a slnečnému žiareniu.
Informácie o špecifikácii
Parameter |
Štandardný variant |
Vysokovýkonný variant |
Model |
SMA |
SMA |
Značka |
SUYI |
SUYI |
Typ konektora |
BNC samec-to-BNC samec + SMA adaptér |
BNC samec-to-BNC samec + SMA adaptér |
Frekvenčný rozsah |
DC-18 GHz |
DC - 26,5 GHz |
Impedancia |
50Ω |
50Ω |
Strata signálu |
≤ 0,1 dB/m (10 GHz) |
≤0,08 dB/m (10 GHz) |
Tienenie |
95% pocínovaný medený prámik |
98% pocínovaný medený prámik |
Materiál bundy |
PVC (odolné voči UV žiareniu) |
PTFE (vysokoteplotný) |
Aplikačné polia
5G základňové stanice : Pripája sektorové antény k RF transceiverom a prenáša signály 5G NR s minimálnou stratou.
Navigačné systémy GPS : Spája antény GPS s prijímačmi vozidiel alebo lodí, čím zabezpečuje presné určenie polohy (pásmo 1,5 GHz).
Bezdrôtový backhaul : Používa sa v mikrovlnných spojeniach point-to-point, ktoré spájajú vzdialené základňové stanice s hlavnými sieťami.
Malé bunkové siete : Napája malé bunky 5G v interiéri, vďaka flexibilnému dizajnu káblov sa zmestí do úzkych priestorov.
FAQ
Prečo je impedancia 50Ω štandardná pre tento RF kábel?
50Ω vyrovnáva manipuláciu s energiou a stratu signálu – ideálne pre RF systémy ako 5G a GPS. Použitie káblov iných ako 50 Ω by spôsobilo odraz signálu a znížilo by sa dosah komunikácie.
Dá sa kábel prispôsobiť na vonkajšie použitie pri extrémnych teplotách?
áno. Ponúkame variant odolný voči chladu (-55°C až 125°C) so silikónovým plášťom, vhodný pre základňové stanice v polárnych alebo púštnych oblastiach.
Ako si môžem vybrať medzi flexibilnými a polotuhými káblami?
Na udržanie stability polohy použite flexibilné káble pre pohyblivé časti (napr. nastaviteľné antény) a polotuhé káble pre pevné uchytenie (napr. antény základňovej stanice na streche).
