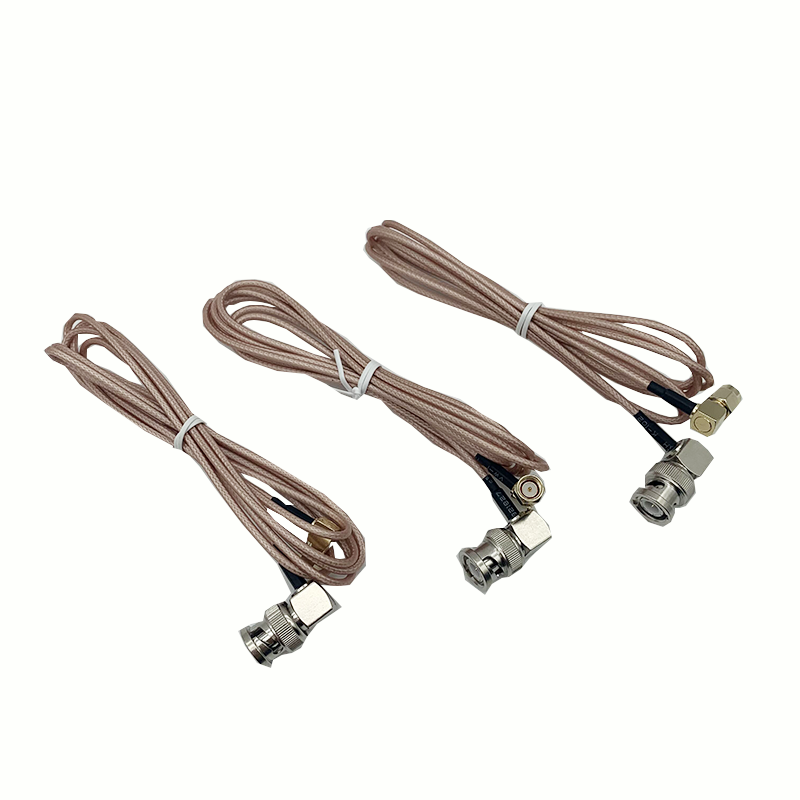

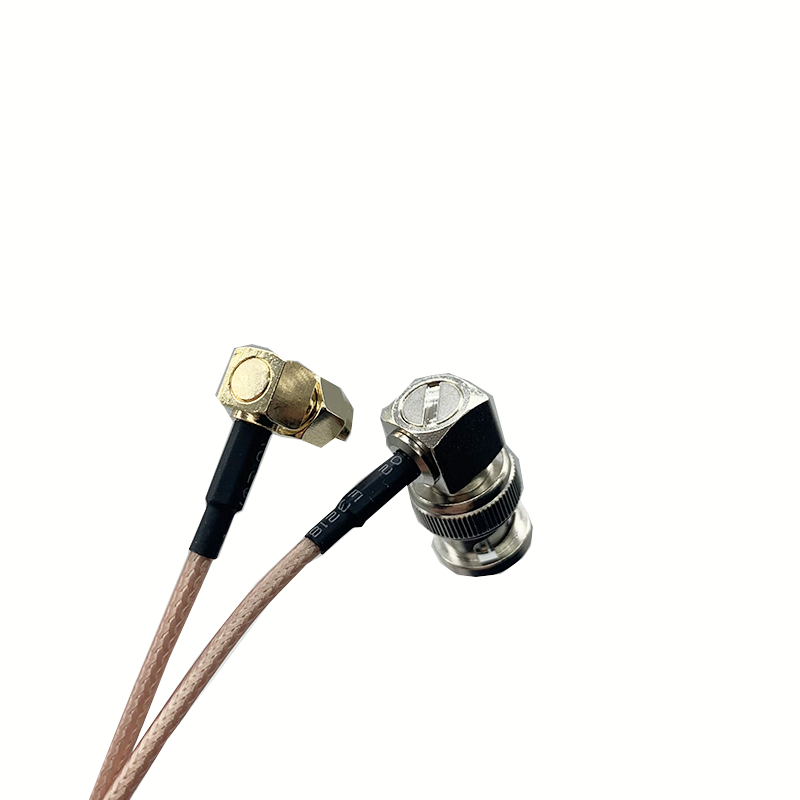

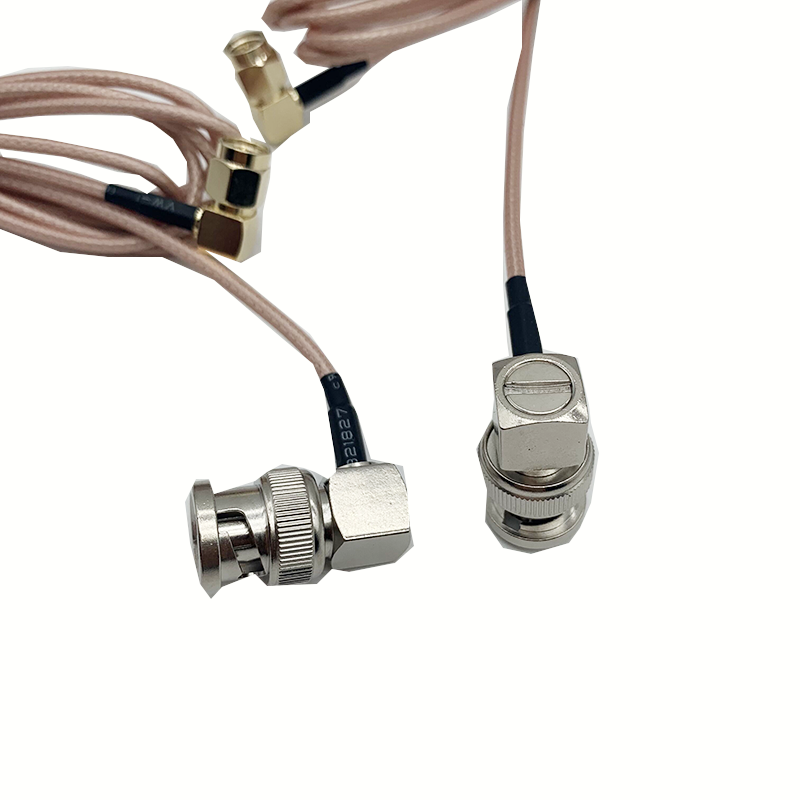

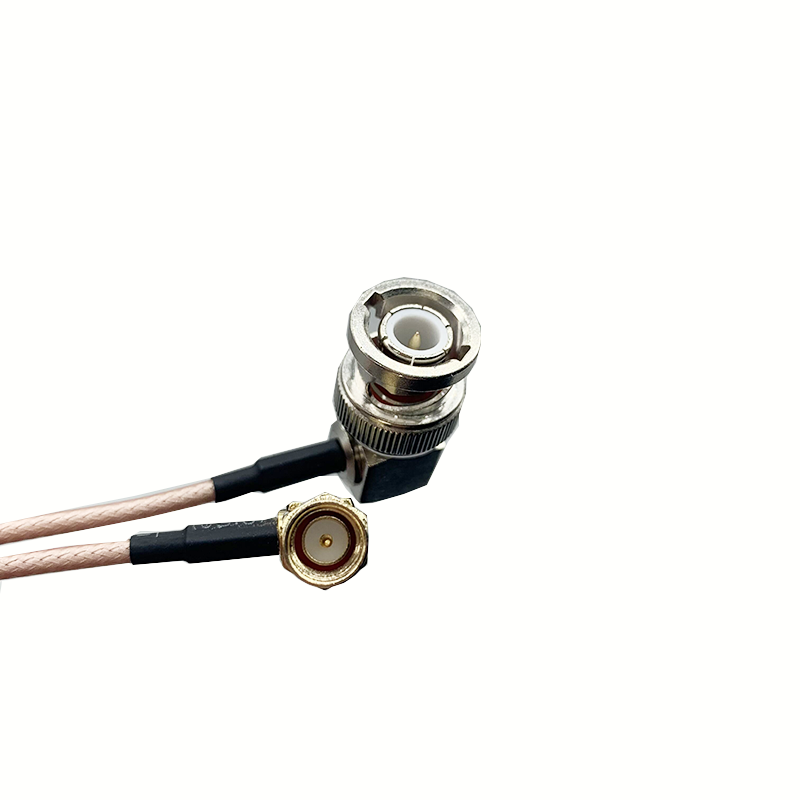

BNC-SMA ባለሁለት-ወንድ አንቴና አስማሚ ገመድ

የባህርይ መግለጫ

ብጁ SMA/BNC ተኳኋኝነት ፡ ከ5ጂ ቤዝ ጣቢያ አንቴናዎች እና ሽቦ አልባ ራውተሮች ጋር እንከን የለሽ ውህደትን የሚደግፍ የBNC ወንድ-ወደ-BNC ወንድ አያያዦችን ከኤስኤምኤ አስማሚዎች ጋር ያሳያል።

ሰፊ የድግግሞሽ ክልል ፡ ከዲሲ እስከ 18GHz (ከፍተኛ አፈጻጸም ያላቸው ልዩነቶች እስከ 26.5GHz)፣ 5G (3.5GHz)፣ ጂፒኤስ (1.5GHz) እና ማይክሮዌቭ ባንዶችን ይሸፍናል።

50Ω የባህርይ እክል ፡ የ RF ሲግናል ማስተላለፊያ መስፈርቶችን ይዛመዳል፣ የሲግናል ነጸብራቅ እና የኃይል መጥፋትን (≤0.1dB/m በ10GHz)።

የተጠለፈ ብረት መከላከያ ፡ 95% የታሸገ የመዳብ ፈትል EMI/RFIን በአቅራቢያው ከሚገኙ የኤሌክትሪክ መስመሮች ያግዳል፣ ይህም ለገመድ አልባ ግንኙነት የተረጋጋ ሲግናልን ያረጋግጣል።

ተጣጣፊ / ከፊል-ጥብቅ አማራጮች : ተጣጣፊ ገመዶች (የ PVC ጃኬት) በመሠረት ጣቢያዎች ውስጥ ጥብቅ ቦታዎችን ይጣጣማሉ; ከፊል-ጠንካራ (PTFE ጃኬት) ለቋሚ አንቴናዎች መጫኛዎች መረጋጋት ይሰጣል።

የገበያ ጥናት

የአለምአቀፍ የ RF ኬብል መገጣጠሚያ ገበያ በ 2029 ወደ $9.8B ያድጋል ተብሎ ይጠበቃል፣ በ5G ልቀቶች። የ2024 ሪፖርት 70% የሚሆኑ የቴሌኮም ኦፕሬተሮች ከተለያየ የአንቴና በይነገጾች ጋር ​​ለማዛመድ ብጁ ለኤስኤምኤ/BNC አስማሚዎች ቅድሚያ ሰጥተዋል። በተጨማሪም፣ 5G ቤዝ ጣቢያዎች ኬብሎች ≤0.2dB/m ኪሳራ ያስፈልጋቸዋል—የእኛ SMA ኬብሎች ይህንን መስፈርት ያሟላሉ፣ ከአጠቃላይ የ RF ኬብሎች ጋር ሲነፃፀሩ የምልክት ማቋረጡን መጠን በ35% ይቀንሳል።

አፈጻጸም ያሟላል።

ዝቅተኛ ሲግናል Attenuation : ብቻ 0.1dB/m በ 10GHz እና 0.3dB/m በ18GHz የሚያጠፋ፣ከአንቴናዎች ወደ ቤዝ ጣቢያ ተቀባይዎች ጠንካራ ምልክት ያረጋግጣል።

ሜካኒካል ዘላቂነት ፡ የኤስኤምኤ በክር የተደረገባቸው ማያያዣዎች ከ500+ የሚጣመሩ ዑደቶችን ይቋቋማሉ፣ የተጠለፈው ጋሻው 100N የመሸከምያ ኃይልን ያለምንም ጉዳት ይቋቋማል።

የአየር ሁኔታ መቋቋም : የ PVC ጃኬት UV-ተከላካይ እና IP65-ደረጃ የተሰጠው ነው, ለዝናብ እና ለፀሀይ ብርሀን የተጋለጡ ለቤት ውጭ 5G ቤዝ ጣቢያዎች ተስማሚ ነው.

ዝርዝር መረጃ

መለኪያ	መደበኛ ተለዋጭ	ከፍተኛ አፈጻጸም ተለዋጭ
ሞዴል	ኤስኤምኤ	ኤስኤምኤ
የምርት ስም	ሱዪ	ሱዪ
የማገናኛ አይነት	BNC ወንድ-ወደ-BNC ወንድ + SMA አስማሚ	BNC ወንድ-ወደ-BNC ወንድ + SMA አስማሚ
የድግግሞሽ ክልል	ዲሲ-18GHz	ዲሲ-26.5GHz
እክል	50Ω	50Ω
የምልክት ማጣት	≤0.1ዲቢ/ሜ (10GHz)	≤0.08ዲቢ/ሜ (10GHz)
መከለያ	95% የታሸገ የመዳብ ብሬድ	98% የታሸገ የመዳብ ብሬድ
የጃኬት ቁሳቁስ	PVC (UV-የሚቋቋም)	PTFE (ከፍተኛ ሙቀት)

የመተግበሪያ መስኮች

5G Base Stations ፡ የሴክተር አንቴናዎችን ከ RF transceivers ጋር ያገናኛል፣ 5G NR ምልክቶችን በትንሹ ኪሳራ ያስተላልፋል።

የጂፒኤስ ዳሰሳ ሲስተምስ ፡ የጂፒኤስ አንቴናዎችን ከተሽከርካሪ ወይም ከባህር መቀበያ ጋር ያገናኛል፣ ይህም ትክክለኛ አቀማመጥን (1.5GHz ባንድ) ያረጋግጣል።

ገመድ አልባ ባክሀውል ፡- ከነጥብ ወደ ነጥብ ማይክሮዌቭ አገናኞች ጥቅም ላይ ይውላል፣ የርቀት ጣቢያ ጣቢያዎችን ከዋና አውታረ መረቦች ጋር በማገናኘት ላይ።

አነስተኛ የሕዋስ ኔትወርኮች ፡- የቤት ውስጥ 5ጂ ትናንሽ ሕዋሶችን ኃይል ይሰጣል፣ ከተለዋዋጭ የኬብል ንድፎች ጋር ጥብቅ ቦታዎችን ይገጥማል።

የሚጠየቁ ጥያቄዎች

ለዚህ የ RF ገመድ 50Ω impedance መደበኛ የሆነው ለምንድነው?

50Ω የሃይል አያያዝን እና የምልክት መጥፋትን ያመዛዝናል—እንደ 5G እና GPS ላሉ የ RF ስርዓቶች ተስማሚ። 50Ω ያልሆኑ ኬብሎችን መጠቀም የምልክት ነጸብራቅን ያስከትላል እና የግንኙነት ክልልን ይቀንሳል።

ገመዱ በከፍተኛ ሙቀት ውስጥ ለቤት ውጭ ጥቅም ላይ ሊውል ይችላል?

አዎ። በፖላር ወይም በረሃማ አካባቢዎች ለሚገኙ የመሠረት ጣቢያዎች ተስማሚ የሆነ ቀዝቃዛ ተከላካይ ልዩነት (ከ-55 ° ሴ እስከ 125 ° ሴ) በሲሊኮን ጃኬት እናቀርባለን.

ከተለዋዋጭ እና ከፊል-ጥብቅ ኬብሎች መካከል እንዴት መምረጥ እችላለሁ?

የአቀማመጥ መረጋጋትን ለመጠበቅ ለሚንቀሳቀሱ ክፍሎች (ለምሳሌ ሊስተካከሉ የሚችሉ አንቴናዎች) እና ከፊል-ጠንካራ ኬብሎች (ለምሳሌ ፣የጣሪያ ቤዝ ጣቢያ አንቴናዎች) ለሚንቀሳቀሱ ክፍሎች ይጠቀሙ።
