چگونه با یک مهار JAMMA به طور ایمن آرکید خود را تقویت کنید

می‌توانید با استفاده از مهاربند جاما آرکید خود را با خیال راحت نیرو دهید. دسته جاما از استاندارد جاما پیروی می کند. این طراحی برای بسیاری از تنظیمات کار می کند. این به شما کمک می کند از اشتباهات سیم کشی جلوگیری کنید. بسیاری از صاحبان آرکید نگران ایمنی الکتریکی هستند. آنها می خواهند تسمه را به روش صحیح سیم کشی کنند. مردم اغلب نگران مخلوط کردن ولتاژ بالا و پایین هستند. آنها همچنین به استفاده از فیوز و کلیدهای ایمنی فکر می کنند. تست با مولتی متر نیز مهم است. جدول زیر این نکات ایمنی اصلی را نشان می دهد:

می توانید به استاندارد جاما اعتماد کنید. راه اندازی شما را آسان تر و ایمن تر می کند.

خوراکی های کلیدی

• از یک مهار JAMMA برای اتصال آرکید خود به روش صحیح استفاده کنید. این به شما کمک می کند بمانید ایمن است و اشتباهات سیم کشی را متوقف می کند. - همیشه به فضای کاری خود نگاه کنید تا مطمئن شوید که ایمن است. قبل از شروع هر کاری آرکید خود را از برق بکشید. - قبل از روشن کردن آرکید خود، ولتاژ و زمین را با یک مولتی متر بررسی کنید. - اغلب به هارنس JAMMA خود برای آسیب دیدگی یا شل شدن سیم نگاه کنید. این به آرکید شما کمک می کند تا به خوبی کار کند. - برای ارتقای آسان از استاندارد JAMMA پیروی کنید. همچنین به کار آرکید شما با تخته های مختلف بازی کمک می کند.

مبانی مهار جاما

JAMMA چیست

JAMMA به معنای انجمن ماشین های تفریحی و بازاریابی ژاپن است. این گروه در سال 1984 یک قانون برای سیم کشی آرکید ایجاد کردند. قانون JAMMA به شما کمک می کند تخته های بازی های مختلف را به یک کابینت متصل کنید. برای اجرای بازی های جدید لازم نیست تمام سیم ها را عوض کنید. جدول زیر نشان می دهد که چگونه JAMMA در بازی های آرکید محبوب شد:

ویژگی های مهار JAMMA

الف مهار JAMMA یک دسته سیم با یک اتصال 56 پین است. از آن برای اتصال برق، کنترل‌ها و ویدیو به صفحه بازی استفاده می‌کنید. مهار سیم ها را مرتب و ایمن نگه می دارد. سیم ها دارای رنگ هایی هستند که به شما کمک می کند آنها را با هم مخلوط نکنید. بسیاری از مهارها آماده استفاده هستند، بنابراین نیازی به لحیم کاری ندارید. برخی از مهارها دارای شاخه های اضافی برای بلندگوها یا درهای سکه ای هستند. شما می توانید برای کابینت های آرکید قدیمی و جدید تسمه هایی تهیه کنید.

نکته: همیشه قبل از شروع کار به دنبال این باشید که آیا هارنس شما تمام سیم های مورد نیاز خود را دارد یا خیر.

سازگاری و موارد استفاده

JAMMA با بسیاری از موارد کار می کند سیستم های آرکید . شما می توانید مهار را بر روی یک برد جدید JAMMA به راحتی قرار دهید. اکثر تخته های بازی بعد از JAMMA متناسب با هر کابینت JAMMA هستند. این به شما کمک می کند بازی های خود را سریع تعمیر یا ارتقا دهید. برخی از بازی ها برای دکمه های بیشتر نیاز به مهار ضربه دارند. هر قسمت بلافاصله جا نمی شود. اگر به جای برد JAMMA از رایانه شخصی یا Raspberry Pi استفاده کنید، ممکن است با مشکل مواجه شوید. شاخه های دکمه و جوی استیک می توانند اندازه های مختلفی داشته باشند. گاهی اوقات نمایشگرهای LCD جدید بازی های قدیمی را به خوبی نشان نمی دهند. شما باید قدرت را در صفحه بازی چک کنید. برخی از بردها به تغییرات کوچکی در ولتاژ نیاز دارند. همیشه مطمئن شوید که هارنس شما متناسب با سیستم شماست.

• JAMMA قانونی است که به شما امکان می دهد قطعات را از سازندگان مختلف تعویض کنید.

• می توانید از یک مهار JAMMA برای پیوند دادن بسیاری از تخته های آرکید استفاده کنید.

• برخی از سیستم ها برای موارد خاص نیاز به سیم اضافی دارند.

آماده سازی برای نصب

فضای کار و ایمنی

قبل از شروع کار با دسته جاما به یک فضای کاری تمیز و روشن نیاز دارید. میزی را با فضای کافی برای وسایل و قطعات خود انتخاب کنید. نور خوب به شما کمک می کند رنگ سیم ها و اتصالات کوچک را ببینید. از عینک ایمنی استفاده کنید تا از چشمان خود در برابر تکه های سیم پرنده محافظت کنید. همچنین در صورت دست زدن به ابزارهای تیز یا برش سیم، باید از دستکش استفاده کنید. نوشیدنی ها و غذاها را از محل کار خود دور نگه دارید. این کار دسته جاما شما را از نشت در امان نگه می دارد.

نکته: قبل از شروع کار کابینت آرکید خود را از دیوار جدا کنید. این کار شوک الکتریکی را متوقف می کند و شما را ایمن نگه می دارد.

قبل از استفاده از هارنس خود را از نظر هرگونه آسیبی بررسی کنید. به دنبال سیم های شکسته یا پین های شل باشید. یک دسته جاما خوب از استاندارد پیروی می کند و دارای تمام کانکتورهای مناسب است. استفاده از یک مهار با کیفیت به شما کمک می کند بعداً از مشکلات جلوگیری کنید.

ابزار و مواد

برای نصب جاما هارنس خود به ابزار مناسب نیاز دارید. استفاده از ابزار نامناسب می تواند به سیم ها یا اتصالات آسیب برساند. در اینجا جدولی از ابزارها و موادی است که باید آماده داشته باشید:

اگر از بند بند ارزان قیمت استفاده می کنید، ممکن است با این مشکلات روبرو شوید:

• اتصالات شکسته در کانکتور لبه می تواند وقت شما را تلف کند.

• عدم وجود کانکتور برق -5 ولت می تواند باعث ایجاد مشکل بیشتر شود.

• سیم هایی که خیلی نازک هستند به راحتی می شکنند و کار را سخت تر می کنند.

توجه: همیشه بررسی کنید که دسته جمما از قبل سیم‌کشی شده است یا خیر. این می تواند در وقت شما صرفه جویی کند و اشتباهات را کاهش دهد.

یک راه اندازی خوب با ابزارهای مناسب و یک فضای کاری ایمن شروع می شود. اگر این مراحل را دنبال کنید، تجربه بازی بهتری خواهید داشت.

مراحل اتصال برق

قبل از شروع باید تک تک قسمت های مهار جاما خود را بشناسید. هارنس دارای کانکتور لبه ای 56 پین است. این کانکتور به برد بازی متصل می شود. سیم ها را در رنگ های مختلف خواهید دید. هر رنگ با عملکردی مانند قدرت، زمین، ویدیو یا کنترل مطابقت دارد. برخی از سیم ها به بلندگو یا درب سکه ای وصل می شوند. برخی دیگر به منبع تغذیه متصل می شوند. ممکن است سیم های اضافی برای دکمه ها یا ویژگی های خاص پیدا کنید. همیشه نمودار کابل جاما یا نمودار سیم کشی کابینت خود را بررسی کنید. این به شما کمک می کند تا هر سیم را با نقطه مناسب مطابقت دهید.

نکته: اگر سیم های خاکستری، سبز خاکستری یا زرد خاکستری می بینید که از آنها استفاده نمی کنید، آنها را با نوار برق عایق بندی کنید. این آرکید شما را از شورت در امان نگه می دارد.

دسته جاما از استاندارد جاما پیروی می کند. این کار تعویض بردها را در صورت سازگاری با جاما آسان می کند. برای بسیاری از بازی ها می توانید از همان مهار استفاده کنید. همیشه قبل از شروع به دنبال سیم های شل یا کانکتورهای آسیب دیده باشید.

اتصال منبع تغذیه

باید منبع تغذیه را با احتیاط به دسته جاما وصل کنید. این مراحل را دنبال کنید تا مطمئن شوید که آرکید شما ایمن و قابل اعتماد اجرا می شود:

1. سیم های استفاده نشده را در دسته جم عایق بندی کنید. به سیم های خاکستری، خاکستری-سبز و خاکستری-زرد توجه ویژه ای داشته باشید.

2. کانکتور هارنس را به PI روی برد CPU وصل کنید. برای راهنمایی از نمودار کابل جاما یا نمودار سیم کشی کابینت خود استفاده کنید.

3. سیم های صحیح را از دسته به بلندگو، منبع تغذیه و درب سکه لحیم کنید. مطمئن شوید که هر اتصال محکم است.

4. تمام سیم های متصل شده را با نوار برق سیاه بپیچید. این از شلوارک جلوگیری می کند و تنظیمات شما را ایمن نگه می دارد.

ممکن است در طول این فرآیند با برخی از اشتباهات رایج روبرو شوید:

• ممکن است با کابل های مانیتور گیج شوید. گاهی اوقات، کابل ها با آنچه شما انتظار دارید مطابقت ندارند.

• چین دار کردن کانکتورها می تواند مشکل باشد. اگر آنها را به خوبی پر نکنید، اتصالات ضعیفی خواهید داشت.

• ممکن است ندانید که چگونه کانکتورها را به سیم وصل کنید. ابزار مناسب به شما کمک می کند تا از این مشکل جلوگیری کنید.

برای هر قدم وقت بگذارید. هر کانکتور و سیم را دوبار بررسی کنید. یک مهار خوب جاما این فرآیند را آسان تر می کند.

بررسی های ایمنی

پس از اتصال منبع تغذیه، باید کار خود را بررسی کنید. ایمنی حرف اول را می زند. در اینجا بررسی هایی وجود دارد که باید انجام دهید:

• ولتاژ خروجی از منبع تغذیه را بررسی کنید. مطمئن شوید که با نیازهای بازی شما مطابقت دارد.

• فیوزهای کابینت آرکید خود را بررسی کنید. جریان ولتاژ را تست کنید تا کار فیوزها را تایید کنید.

• هنگام کار با تجهیزات برقی همیشه از وسایل ایمنی استفاده کنید و دستان خود را خشک نگه دارید.

شورت برقی می تواند به سیستم سازگار با جاما شما آسیب برساند. جدول زیر شایع ترین علل را نشان می دهد:

توجه: هرگز در بررسی های ایمنی خود عجله نکنید. یک بازرسی دقیق از بازی شما محافظت می کند و شما را ایمن نگه می دارد.

اکنون مراحلی برای اتصال دسته جاما و قدرت آرکید خود دارید. همیشه از استاندارد جاما پیروی کنید و برای بهترین نتیجه از مهار و کانکتور با کیفیت استفاده کنید.

تنظیم تست

تایید ولتاژ و زمین

قبل از اینکه آرکید خود را روشن کنید، باید ولتاژ و زمین را بررسی کنید. این مرحله سیستم شما را ایمن نگه می دارد و به شما کمک می کند از آسیب جلوگیری کنید. با نگاه کردن به پین ​​های اصلی روی کانکتور jamma شروع کنید. هر پین یک کار دارد. برخی برق می دهند و برخی به زمین وصل می شوند. برای مشاهده مقادیر صحیح هر پین از جدول زیر استفاده کنید:

برای این کار همیشه باید از مولتی متر دیجیتال استفاده کنید. این ابزار دقیق ترین خواندن را به شما می دهد. پروب مشکی را روی پایه زمین و پروب قرمز را روی پایه ولتاژ قرار دهید. قبل از اینکه آرکید را روشن کنید، هر ولتاژ را در کانکتور jamma بررسی کنید.

دقیق ترین ابزار برای بررسی ولتاژ در نصب هارنس JAMMA یک مولتی متر دیجیتال است که می تواند ولتاژ +5 را که صفحه بازی را تغذیه می کند اندازه گیری کند. بررسی ولتاژ کانکتور JAMMA برای اطمینان از عملکرد صحیح بسیار مهم است.

اگر اعداد صحیح را می بینید، مهار و کانکتور شما از استاندارد پیروی می کند. اگر خوانش کم یا زیاد بود، توقف کنید و سیم کشی خود را بررسی کنید. هرگز این مرحله را نادیده نگیرید. این بازی شما را از آسیب محافظت می کند.

روشن شدن اولیه

پس از بررسی ولتاژ و زمین، می توانید برای اولین بار آرکید خود را روشن کنید. به نشانه هایی که نشان می دهد همه چیز به خوبی کار می کند، تماشا کنید و گوش دهید. روشن شدن خوب به این معنی است که صفحه بازی شما روشن می شود، صفحه تصویری را نشان می دهد و صداهای معمولی را می شنوید. اگر چیز عجیبی دیدید یا شنیدید، فوراً برق را خاموش کنید.

از این جدول برای کمک به شما استفاده کنید تا بدانید به دنبال چه چیزی باشید:

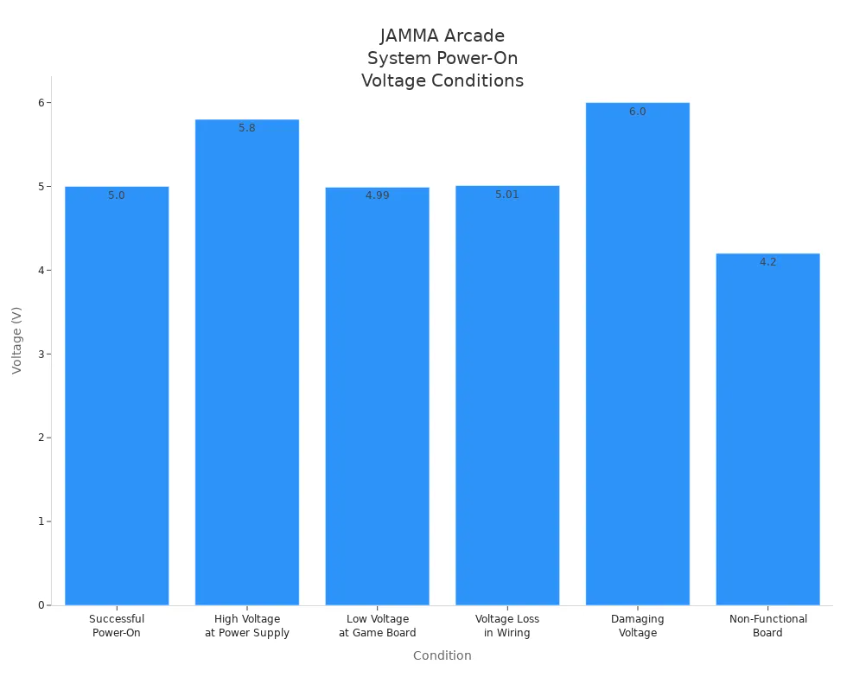

همچنین می توانید از این نمودار برای مشاهده مقادیر مختلف ولتاژ و معنای آنها استفاده کنید:

اگر ولتاژ 5.00 ولت را در کانکتور می بینید، دسته جمما به خوبی کار می کند. اگر کمتر از 5.00 ولت می بینید، سیم کشی و اتصالات خود را بررسی کنید. اگر بیش از 5.8 ولت دیدید، برق را خاموش کنید. ولتاژ بالا می تواند به صفحه بازی شما آسیب برساند. همیشه ولتاژ را در کانکتور چک کنید، نه فقط در منبع تغذیه.

نکته: اگر آرکید شما روشن نمی‌شود، کانکتور و مهار را بررسی کنید تا سیم‌های شل یا اتصالات بدی نداشته باشند. قبل از اینکه دوباره امتحان کنید اینها را برطرف کنید.

تست تنظیمات خود با دقت به شما کمک می کند بازی های خود را ایمن نگه دارید و برای مدت طولانی کار کنید.

عیب یابی مشکلات مهار JAMMA

مشکلات رایج اتصال

هنگامی که یک مهار جمما را در آرکید خود راه اندازی می کنید، ممکن است با مشکلات متعددی روبرو شوید. یکی از مشکلات رایج منبع تغذیه است. اگر سیم اشتباهی را به پین ​​اشتباهی وصل کنید، ممکن است سیستم شما روشن نشود یا به طرز عجیبی عمل کند. گاهی اوقات، کانکتور برچسب ندارد. این می تواند به راحتی به هم زدن سیم ها کمک کند. همچنین ممکن است متوجه شوید که سیم های زمین کافی نیستند. در این مورد، ممکن است نیاز داشته باشید که سیم های اضافی را به زنجیر زنجیر بزنید، که می تواند سیم کشی را نامرتب نشان دهد.

مشکل دیگر زمانی رخ می دهد که می خواهید بازیکنان یا دکمه های بیشتری اضافه کنید. مهارهای استاندارد جاما همیشه شامل یک مهار لگد برای کنترل های اضافی نیستند. اگر سعی کنید بازی ای را انجام دهید که به دکمه های بیشتری نیاز دارد، ممکن است متوجه شوید که برخی از کنترل ها کار نمی کنند. همیشه باید بررسی کنید که آیا کانکتور شما با نیازهای صفحه بازی شما مطابقت دارد یا خیر.

نکته: همیشه قبل از اتصال هر چیزی به نمودار سیم کشی نگاه کنید. این به شما کمک می کند از اشتباهات جلوگیری کنید و بازی های خود را ایمن نگه دارید.

اصلاحات و تنظیمات

شما می توانید با چند مرحله ساده، اکثر مشکلات دسته جاما را برطرف کنید. با بررسی همه کانکتورهای نزدیک برد اصلی شروع کنید. اطمینان حاصل کنید که هر کانکتور محکم جا می شود و با کد رنگ مطابقت دارد. اگر جوی استیکی می‌بینید که جواب نمی‌دهد، سیم‌ها را دوباره مرتب کنید تا با الگوی صحیح مطابقت داشته باشند. گاهی اوقات، برای دریافت پاسخ مناسب، باید کابل ها را معکوس کنید.

در اینجا چند مرحله وجود دارد که می توانید برای حل مشکلات رایج دنبال کنید:

• در صورت مشاهده هرگونه هک یا تغییر، دسته جاما را دوباره سیم کشی کنید. این امر تعمیرات آینده را آسان تر می کند.

• فقط از دسته های جایگزین با کیفیت خوب استفاده کنید. آنهایی که ارزان قیمت هستند ممکن است سیم کشی ضعیفی داشته باشند.

• هر کانکتور را از نظر سایش بررسی کنید. اگر هنوز به خوبی چسبیده است، می توانید دوباره از آن استفاده کنید.

• برای سیم های متصل شده، آنها را لحیم کنید و با لوله های هیت شرینک بپوشانید.

ممکن است برای تعمیر به برخی ابزارها و قطعات نیاز داشته باشید. جدول زیر نشان می دهد که چه چیزی می توانید استفاده کنید:

اگر این مراحل را دنبال کنید، می توانید مهار جاما خود را به خوبی کار کند. بررسی‌های دقیق و قطعات خوب به اجرای روان بازی شما کمک می‌کند.

اگر مراحل آسان را دنبال کنید، می توانید بازی خود را ایمن نگه دارید. همیشه هر اتصال را دو بار بررسی کنید. از مواد خوب برای بازی خود استفاده کنید. انجام چک های منظم به بازی های شما کمک می کند مدت بیشتری دوام بیاورند. این روال ها را امتحان کنید:

1. سیم ها و کانکتورها را اغلب تمیز کنید. از نزدیک به آنها نگاه کنید.

2. مطمئن شوید که شکاف سکه گیر نکرده باشد.

3. هر سیمی را که شل است یا فلز نشان می دهد پیدا کنید.

4. فورا قطعات قدیمی یا شکسته را عوض کنید.

اگر با دقت کار کنید و عادات خوبی داشته باشید، بازی شما سرگرم کننده خواهد بود و به خوبی کار می کند.

سوالات متداول

چگونه می دانید که مهار JAMMA شما با کابینت آرکید شما متناسب است؟

شما باید پین اوت و اندازه کانکتور را بررسی کنید. اکثر مهارهای JAMMA با تنظیمات کابینت آرکید استاندارد مطابقت دارند. همیشه قبل از شروع کار، هارنس خود را با نمودار سیم کشی کابینت خود مقایسه کنید.

آیا می توانید از یک مهار JAMMA با هر منبع تغذیه استفاده کنید؟

شما می توانید از اکثر منابع تغذیه آرکید با مهار JAMMA استفاده کنید. مطمئن شوید که ولتاژ با برد بازی شما مطابقت دارد. همیشه قبل از روشن کردن کابینت آرکید خود با یک مولتی متر تست کنید.

اگر بازی شما روشن نشد چه باید کرد؟

ابتدا تمام اتصالات را بررسی کنید. به دنبال سیم های شل یا کانکتورهای بد باشید. از یک مولتی متر برای تست ولتاژ در هارنس استفاده کنید. اگر مشکلی پیدا کردید، قبل از اینکه دوباره امتحان کنید، آن را برطرف کنید.

آیا اضافه کردن دکمه های اضافی به مهار JAMMA بی خطر است؟

اگر بازی شما به آنها نیاز دارد می توانید دکمه های اضافی اضافه کنید. از ترمینال ها و سیم های صحیح استفاده کنید. همیشه نمودار سیم کشی را دنبال کنید تا از شلوارک یا آسیب دیدن جلوگیری کنید.

هر چند وقت یک بار باید مهار JAMMA خود را برای مشکلات بررسی کنید؟

باید هر چند ماه یکبار تسمه خود را بررسی کنید. به دنبال سیم های فرسوده یا اتصال دهنده های شل باشید. بررسی های منظم کمک می کند کابینت آرکید شما دوام بیشتری داشته باشد و بهتر کار کند.
